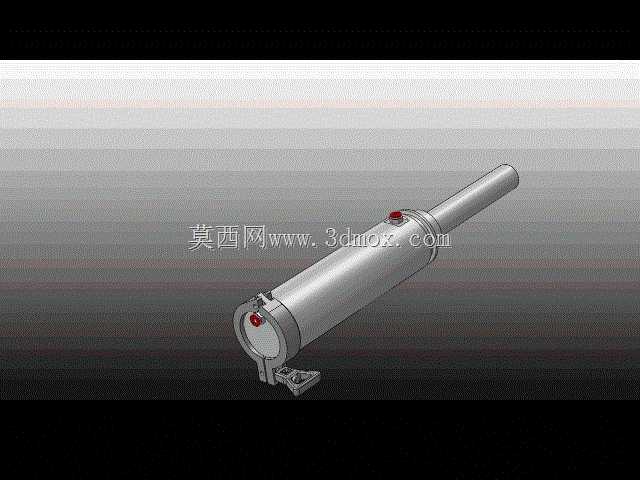

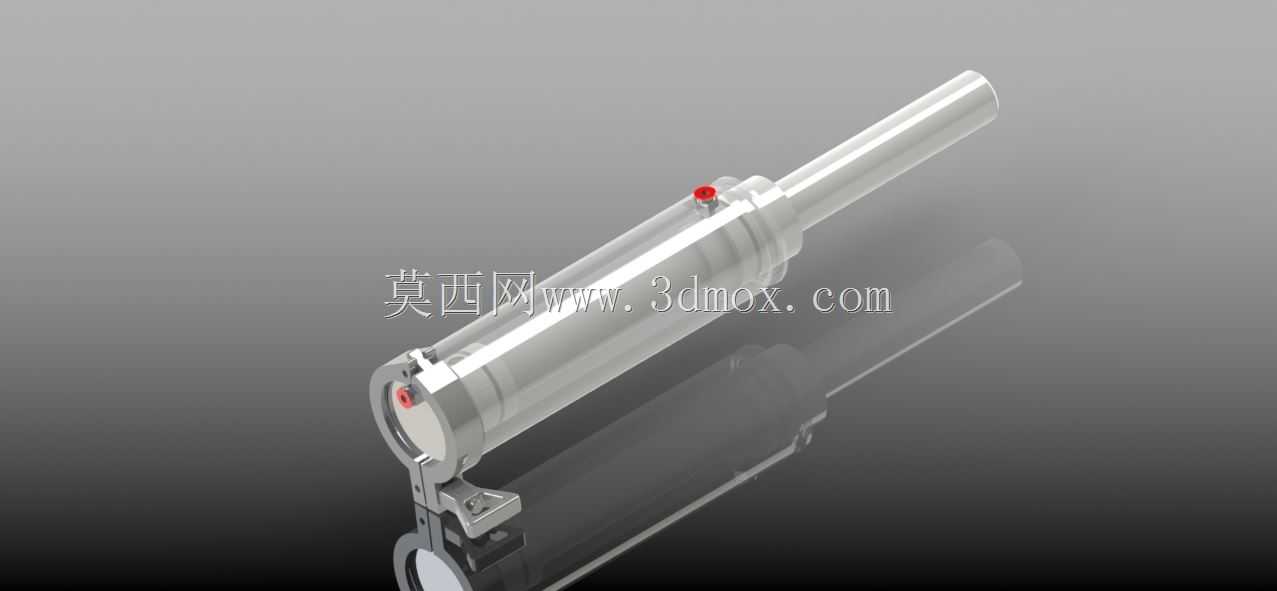

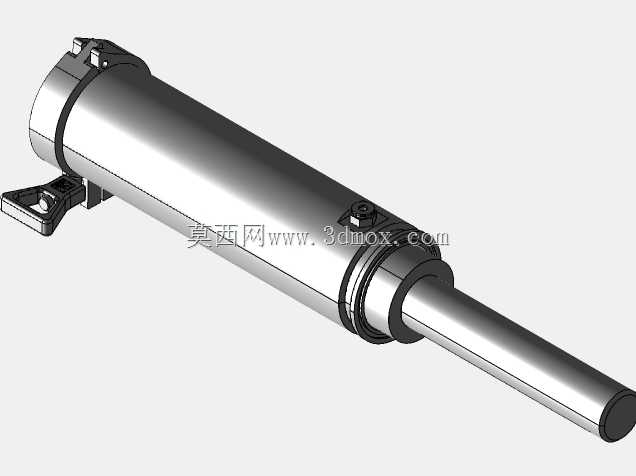

带安装支座的特氟龙内衬筒状流体部件

　　在化工流体输送、腐蚀性介质投料的生产场景里，这类带特氟龙内衬的筒状部件是管路系统里的核心承压耐蚀单元，日常接触的介质多为强酸碱溶剂、高纯度化学原料，普通金属材质的筒件在这类工况下往往数月就会出现内壁点蚀、焊缝渗漏的问题，而特氟龙材质的惰性特性能完全隔绝介质与金属基体的接触，大幅延长构件的服役周期。从结构设计逻辑来看，该部件采用金属外壳加内衬的复合结构，外层金属壳体承担整体结构强度与安装固定的载荷，内壁的特氟龙层完全覆盖介质接触区域，两端的接口位置做了翻边包覆处理，避免介质从衬层与壳体的装配缝隙渗入，造成外层金属的腐蚀。部件侧方伸出的长筒段是介质导流的延伸通道，和主筒体采用一体化衬层成型工艺，不存在拼接焊缝，

　　避免了接缝位置的介质泄漏风险。筒体两端设置的带红色密封端盖的接口，分别对应介质的进出通路，端盖和筒体的配合面采用锥面密封结构，装配时依靠端盖的压紧力让密封件产生弹性形变，填满配合面的微观间隙，即便在0.6MPa左右的工作压力下，也能保证接口位置无渗漏。筒体下方的一体式安装支座是整个部件的承载基础，支座上预留的两个安装孔位匹配现场常用的M10膨胀螺栓或设备安装螺柱，安装时需要保证支座的支撑面和设备安装基面完全贴合，避免单侧悬空造成筒体受力不均，长期运行下出现衬层脱落的问题。从安装边界尺寸来看，主筒体的外径控制在110mm左右，总长度含侧方延伸段约420mm，安装支座的孔距为80mm，安装时需要在筒体周围预留至少50mm的操作空间，

　　方便后期对端盖密封件进行更换维护。设计过程中需要重点考虑特氟龙衬层和金属壳体的贴合度，因为特氟龙材质的线膨胀系数比金属大一个数量级，在介质温度频繁变化的工况下，如果衬层和壳体之间没有做排气或者防滑脱结构，很容易出现衬层鼓包、脱落的问题，因此在金属壳体内壁会加工细密的环形网格纹路，衬层热压成型时会嵌入网格纹路中，既提升了衬层和壳体的结合力，也给衬层的热胀冷缩预留了微量形变空间。在实际选型应用时，需要根据现场介质的流速、温度、腐蚀特性确认衬层的厚度，常规工况下3mm厚的特氟龙衬层就能满足绝大多数强腐蚀介质的使用需求，如果介质中含有固体硬质颗粒，还需要适当增加衬层厚度，避免长期冲刷造成衬层磨穿。这类部件常被用在化工反应釜的进料管路、

　　实验室腐蚀性废液收集管路、半导体行业高纯度化学品输送管路中，相比全塑料的筒状构件，复合结构的抗外力冲击能力更强，不会因为现场安装磕碰、管路振动出现构件开裂的问题，相比纯不锈钢或者合金材质的构件，成本能降低60%以上，同时耐蚀性能更优。建模过程中需要重点还原衬层翻边的细节、安装支座的加强筋结构、端盖位置的密封槽特征，这些细节直接决定了后续出工程图时尺寸标注的准确性，也能为后续的有限元受力分析提供精准的模型基础，避免因为模型特征缺失造成仿真结果和实际工况出现偏差。
