带操作检修平台的工业除尘装置结构设计

　　这套带高位操作检修平台的工业除尘装置，主要面向车间产尘点位的集中除尘场景设计，常见于木工加工、金属打磨、粉体投料、建材切割这类会持续产生悬浮粉尘的生产工位，核心作用是通过设备内部的滤材过滤结构，将含尘气流中的粉尘颗粒截留，达标后的洁净空气排出，收集的粉尘统一归集到设备下部的灰斗区域定期清理，避免车间粉尘浓度超标引发职业健康隐患或是粉尘燃爆风险。

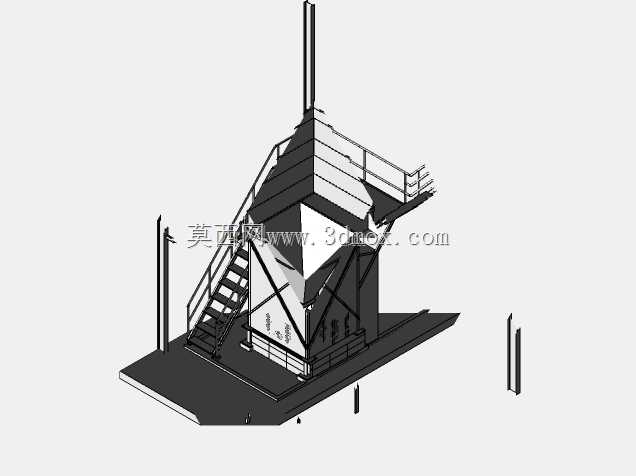

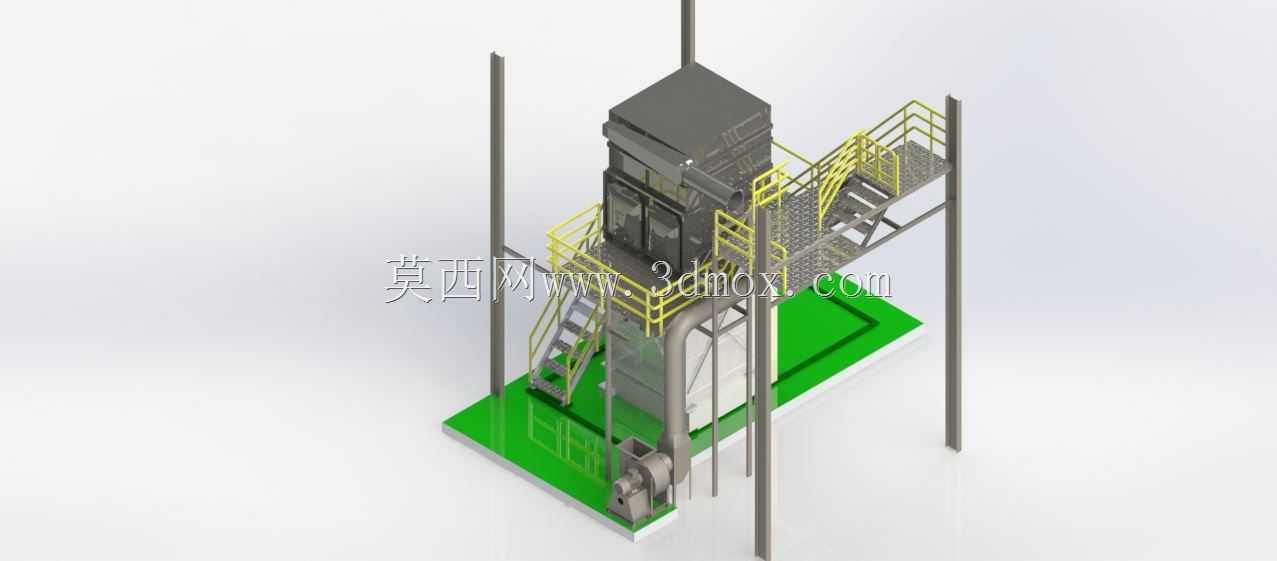

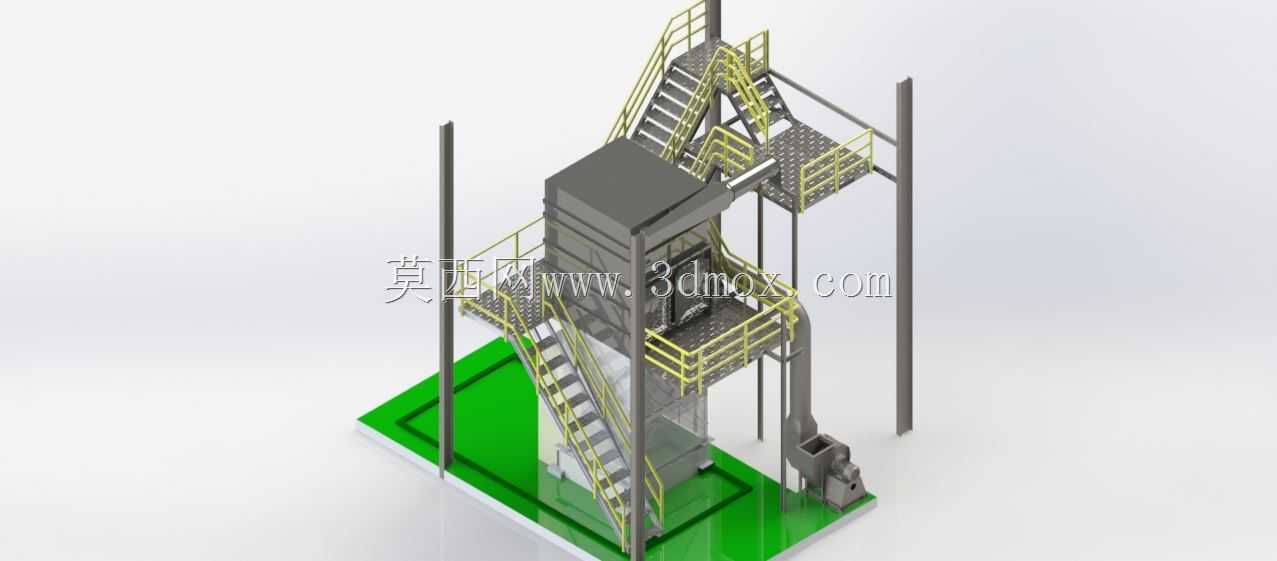

　　从结构设计逻辑来看，整套装置采用立式布局来压缩地面占用空间，核心除尘主机采用立式方箱结构布置在平台中央位置，主机侧面预留了检修门，对应滤袋或是滤筒的更换操作位置，刚好和平台的站立作业面齐平，运维人员站在平台上就能直接完成滤材更换、内部清灰机构检修的操作，不需要额外搭设临时梯架。配套的操作平台采用型钢焊接框架搭配花纹钢板踏步的结构，平台边缘设置了1.2米高的标准化防护栏杆，栏杆下部带有100mm高的挡脚板，避免工具或是小零件从平台边缘坠落伤人。上下平台的斜梯按照工业梯台标准设计，踏步间距控制在200mm以内，梯身宽度满足单人携带工具通行的需求，斜梯两侧同样设置了连续扶手，和平台栏杆做刚性连接，整体框架的受力点直接落地到设备的混凝土安装基础上，不需要额外依托车间建筑结构做支撑，降低了现场安装的适配难度。

　　设备下部的灰斗采用锥斗结构，锥角角度大于粉尘的自然安息角，避免粉尘在斗壁积料架桥，灰斗下方预留了卸灰阀的安装位置，可以搭配星形卸料器实现不停机自动卸灰，也可以根据现场工况搭配集尘桶做人工定期清灰。设备侧面的引风机采用侧置安装布局，和主机出风口做软连接减少振动传递，风机的检修位置刚好处于地面层，日常的轴承加油、皮带更换作业不需要登上平台就能完成，减少高空作业频次。

　　安装边界方面，整套装置的地面投影尺寸控制在3.2米长、2.4米宽的范围内，平台顶面距离地面的高度为2.8米，加上主机顶部的排气筒总高度为5.6米，安装时需要预留设备周边至少0.8米的通行检修空间，平台侧方预留的进风口可以根据现场风管走向调整开口方向，适配不同车间的风管排布需求。平台的所有钢结构件都做了除锈后喷塑处理，能适应车间内的潮湿或是轻微腐蚀环境，栏杆采用黄黑警示配色，和现场其他安全防护设施的视觉标识保持统一，方便现场人员快速识别高位作业区域。

　　在细节设计上，平台的踏步板做了防滑冲孔处理，即使表面沾有粉尘也能保证足够的摩擦力，避免运维人员滑倒；平台上预留了工具放置的小区域，不用在检修时把工具直接放在主机顶面；所有钢结构的连接位置都采用螺栓加焊接的双重固定方式，既保证运输过程中可以拆分减少包装体积，现场安装完成后又有足够的结构刚度，不会因为风机运行产生的振动出现连接松动。整套结构的受力计算充分考虑了设备满负荷运行时的重量，加上平台同时站立3名运维人员、携带检修工具的总载荷，框架的型钢选型留有足够的安全余量，即使在有轻微振动的车间环境下也能保证长期使用的结构稳定性。
