水泥生产用卧式球磨机三维结构

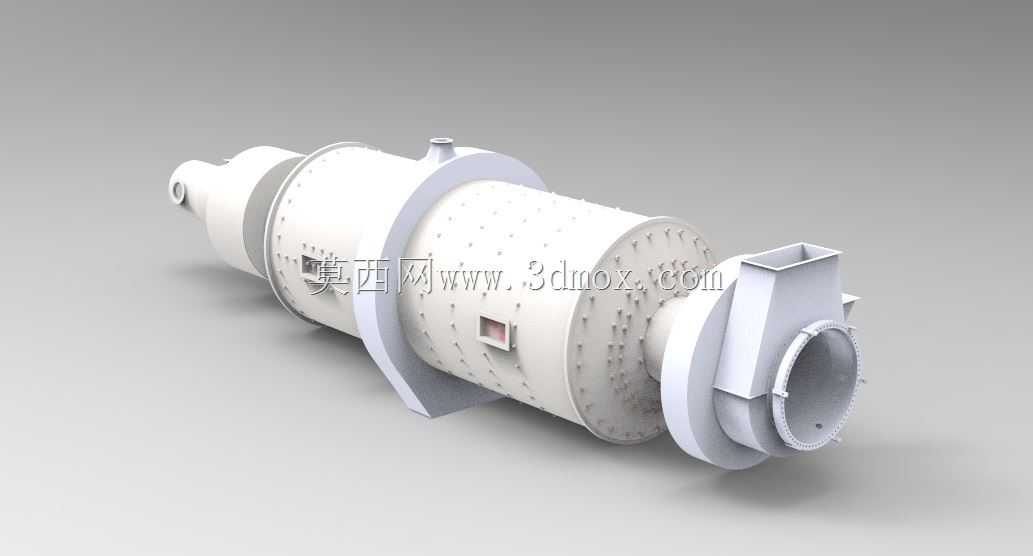

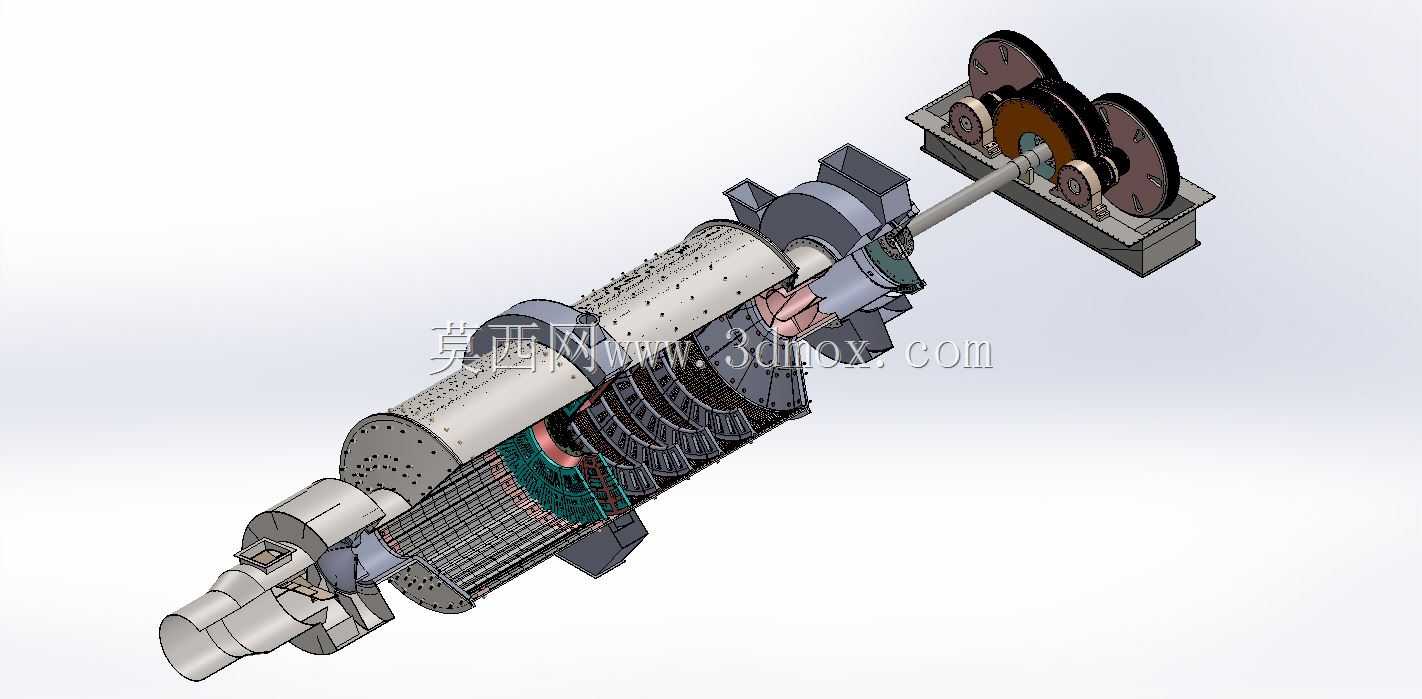

　　在水泥熟料制备、矿石选矿的粉磨工序段，这类卧式球磨机是核心的物料粉磨作业设备，承担着将破碎后的熟料、矿石颗粒研磨至目标细度的关键工序任务，其运行稳定性直接决定整条生产线的成品产出效率与粉料粒度均匀性。从结构设计逻辑来看，该设备采用卧式长筒体布局，筒体外部均匀排布的螺栓紧固结构，用于固定内部铺设的耐磨衬板，衬板在作业过程中会带动筒体内装填的钢球研磨介质随筒体转动提升至一定高度后抛落，通过冲击与研磨的复合作用将入料物料逐步磨细，筒体上开设的检修人孔用于定期更换磨损衬板、补加研磨介质，同时可用于设备停机后的内部故障排查。设备进料端采用斜向溜槽式进料结构，可衔接上游破碎设备的出料输送装置，保证待磨物料能够顺畅进入筒体内部，

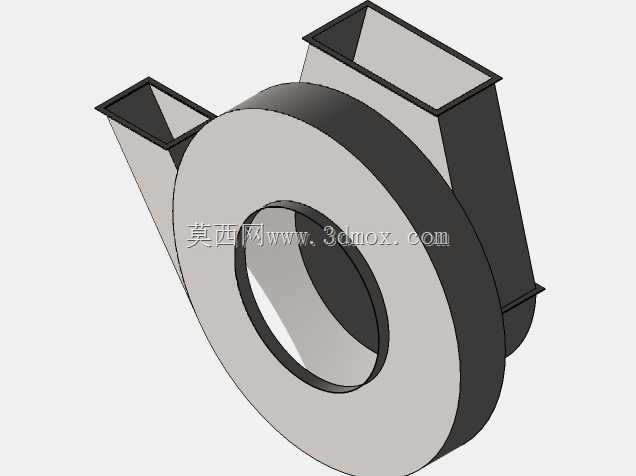

　　避免进料段堵料问题；出料端配置了筛分式出料罩结构，内置的筛板可将研磨完成的细料导出，同时拦截尺寸过大的钢球碎块与未磨透的粗颗粒，保证出料粒度符合后续工序的要求。筒体外部设置的两组鞍式支撑结构，分别对应筒体的滚圈位置，将整个筒体的载荷均匀传递至下方的混凝土基础，支撑座与滚圈的配合面预留了热膨胀补偿间隙，可抵消设备长时间连续运行时筒体受热产生的轴向与径向形变，避免运行过程中出现卡滞、支撑过载开裂的问题。从安装边界来看，这类设备的整体长度需匹配生产线粉磨工段的厂房跨距，进料端与出料端的接口位置需严格对齐上下游输送设备的中心高度，筒体的水平度偏差需控制在工程允许范围内，避免运行过程中出现筒体窜动、齿轮偏磨的问题；

　　设备周边需预留足够的检修空间，用于衬板更换、传动部件维护的作业场地，基础浇筑时需提前预埋地脚螺栓孔，保证设备安装后的整体刚性，降低运行过程中的振动传导。在功能特性上，该结构的球磨机可适配干法粉磨作业场景，通过调整筒体内研磨介质的级配、筒体的运行转速，可适配不同硬度物料的粉磨需求，既可以用于水泥熟料的终粉磨作业，也可用于选矿流程中矿石的细磨工序，出料端的筛板间隙可根据目标粉料细度进行更换调整，满足不同工艺的粒度要求。设计过程中，筒体的壁厚计算需充分考虑研磨介质的冲击载荷、物料的磨蚀作用，衬板的排布采用错缝安装方式，避免物料直接冲刷筒体焊缝，提升筒体的整体使用寿命；进出料端的密封结构采用多层填料密封，避免粉磨过程中产生的粉尘外溢，满足作业现场的环保要求，同时减少筒体内的风量损耗，保证带料作业时的通风顺畅，降低磨内温度过高带来的设备运行风险。
