2英寸地震触发式紧急切断阀结构设计

　　在民用建筑供水、燃气管网、小型工业流体输送系统中，地震发生后的管路泄漏是次生灾害的主要诱因之一，这类2英寸规格的地震触发式切断阀，正是针对公称通径DN50的管路场景设计的被动式安全截断部件，不需要外接电源或者额外的信号触发，依靠机械结构的惯性响应即可在地震烈度达到设定阈值时自动完成流道封闭，从源头避免震后管道破裂引发的介质泄漏、爆燃、水患等次生问题。

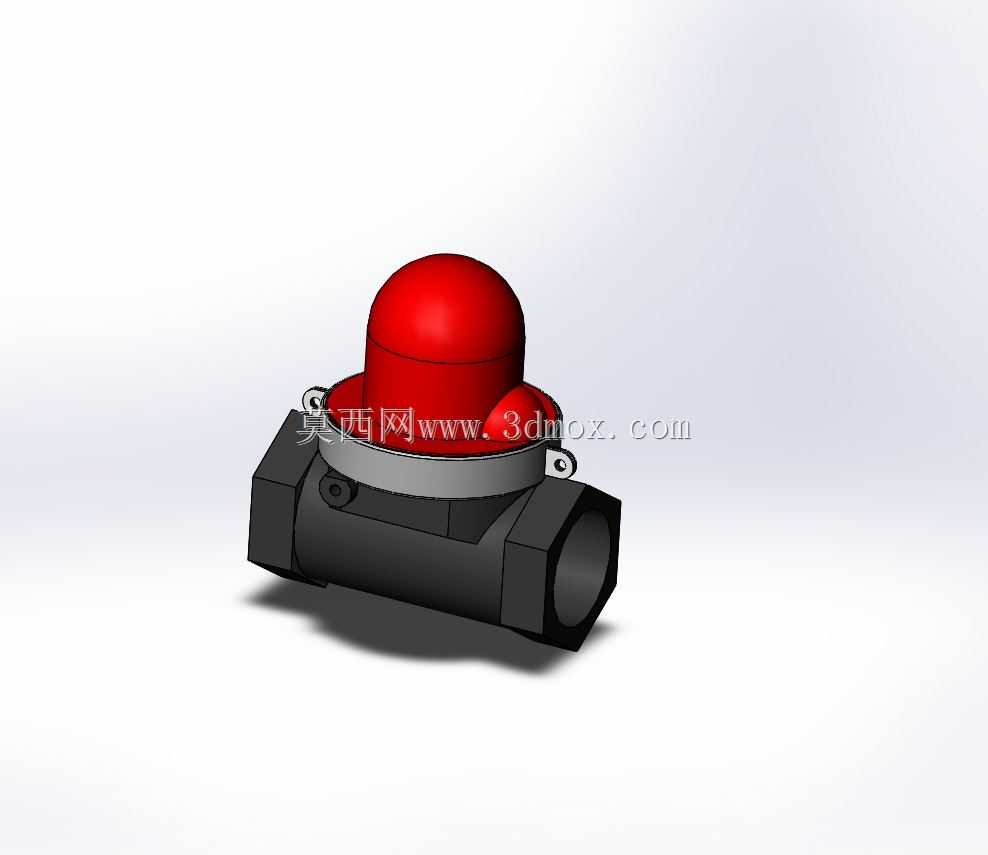

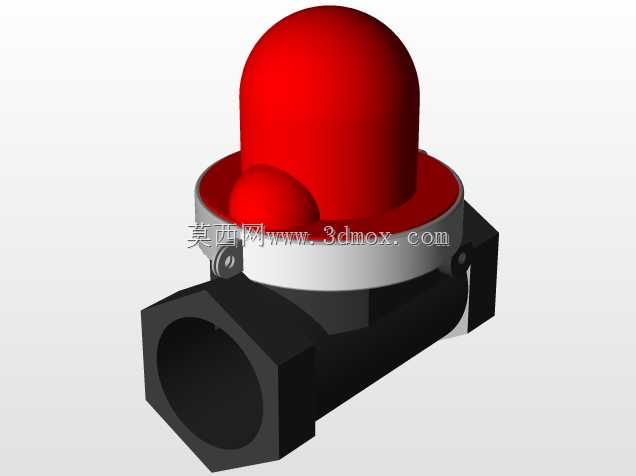

　　从结构设计逻辑来看，该阀采用直通式阀体布局，两端为内螺纹连接接口，适配常规2英寸英制管螺纹的安装需求，阀体主体采用铸造成型后机加工密封面的工艺路线，流道为等径直通设计，正常工况下介质流动阻力与同规格普通闸阀相当，不会对管路输送效率造成明显影响。上部的红色罩壳内部封装的是惯性触发机构与复位锁止结构，触发机构采用偏心重锤搭配锁止销的机械原理，当地面振动加速度达到设定阈值时，重锤在惯性作用下偏移，脱开对阀瓣的锁止限位，预紧的弹簧会快速推动阀瓣下落，嵌入阀体中部的密封座，在极短时间内切断整个流道。

　　设计过程中首先要明确安装边界条件，该阀的整体安装长度与同规格螺纹连接球阀保持一致，不需要对现有管路进行额外改造即可直接替换安装，上部触发机构的外伸高度控制在合理范围内，不会占用过多管廊或者吊顶内的安装空间，安装时仅需要保证阀体垂直于水平面，让内部重锤处于自然垂落的初始状态即可，不需要复杂的调试步骤。密封副采用软硬结合的设计，阀瓣密封面采用耐介质腐蚀的橡胶材质包覆，密封座采用金属机加工成型，既保证截断后的密封零泄漏，又能避免长期使用后密封面出现冲蚀磨损，适配水、天然气、轻质燃油等多种常见流体介质的输送管路。

　　不同于电动、气动类的紧急切断阀需要依赖外部动力或者控制系统，该纯机械结构的地震阀不存在断电、信号中断导致的失效风险，日常运行过程中不需要人工定期供电或者校准，仅需要在例行管路巡检时确认外部触发机构的锁止状态是否正常即可，维护成本极低。在实际选型应用中，2英寸的通径刚好覆盖多层民用建筑的主立管、小型商业门店的入户总管、小型生产装置的流体供给支管等场景的管径需求，既不会因为通径过小造成管路节流，也不会因为通径过大导致触发机构灵敏度不足。

　　结构建模过程中需要重点关注几个配合公差：一是重锤与转轴的配合间隙，既要保证重锤在振动时能够灵活摆动不卡滞，又要避免间隙过大导致日常管路正常振动引发误触发；二是阀瓣与阀杆的同轴度公差，保证触发时阀瓣能够准确对中落入密封座，不会出现偏卡导致截断失效；三是弹簧的预紧力参数，需要平衡响应速度与流道压损，预紧力过大会导致正常工况下阀瓣存在颤动引发内漏，预紧力过小则会导致触发时阀瓣下落速度过慢，无法在管路破裂前完成截断。另外上部的红色罩壳除了防护内部机构不受灰尘、水汽侵蚀外，还采用醒目的红色作为标识，方便巡检人员快速识别管路中的安全部件位置，罩壳与阀体采用快拆式卡扣连接，需要复位操作时不需要拆卸整个阀体，仅需要打开上部罩壳，手动将重锤与阀瓣复位到锁止位置即可快速恢复管路导通。

　　在管路布局设计中，这类切断阀通常安装在入户总管的最前端，也就是介质进入建筑内部的第一个控制节点位置，这样一旦触发截断，就可以完全切断外部管网与建筑内部管路的连接，即使建筑内部的管路在地震中出现破裂，也不会有介质持续泄漏。同时该阀的结构设计充分考虑了长期静置的使用场景，所有运动部件都采用耐腐蚀的材质处理，避免长期不动作出现锈蚀卡滞，保证地震发生时机构能够可靠响应。
