框架式盐水冷却机组结构设计

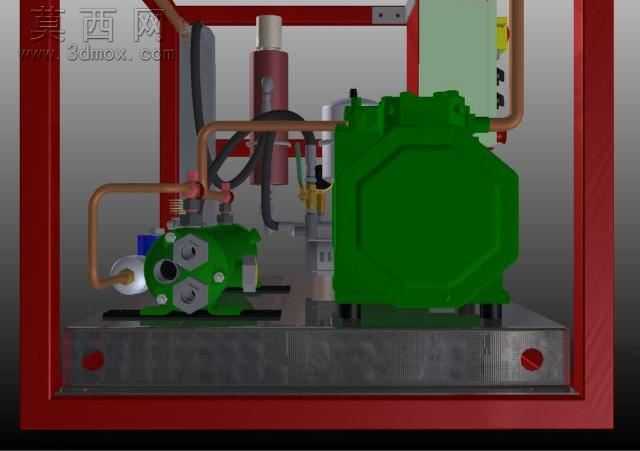

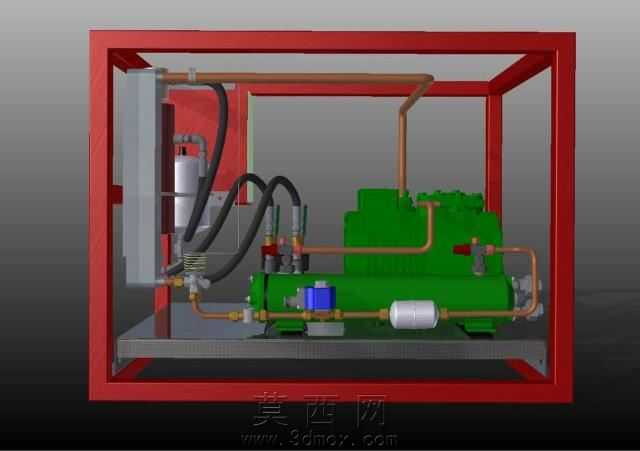

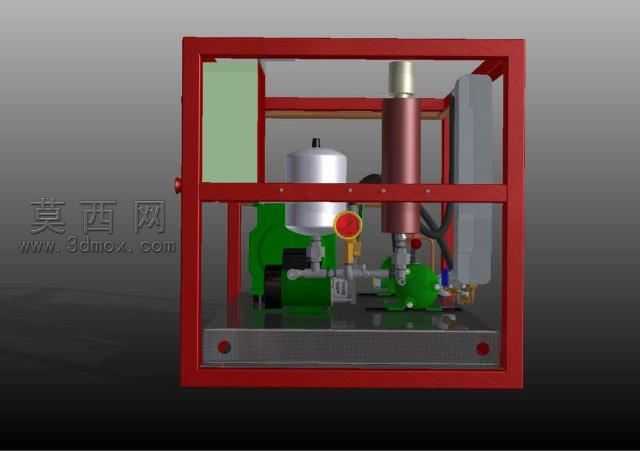

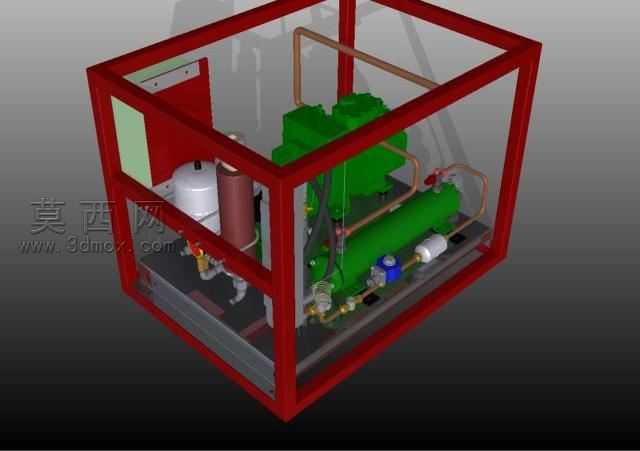

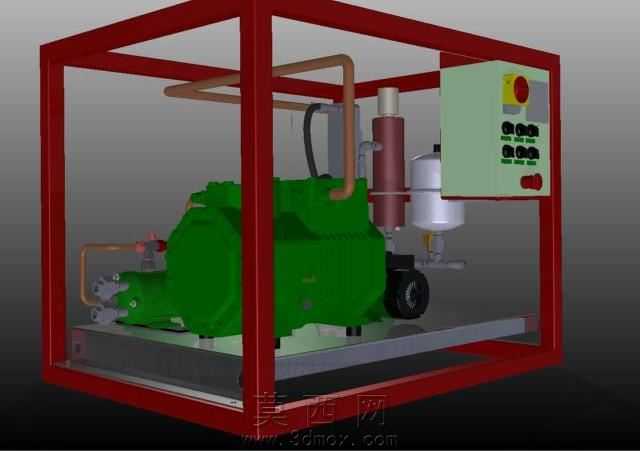

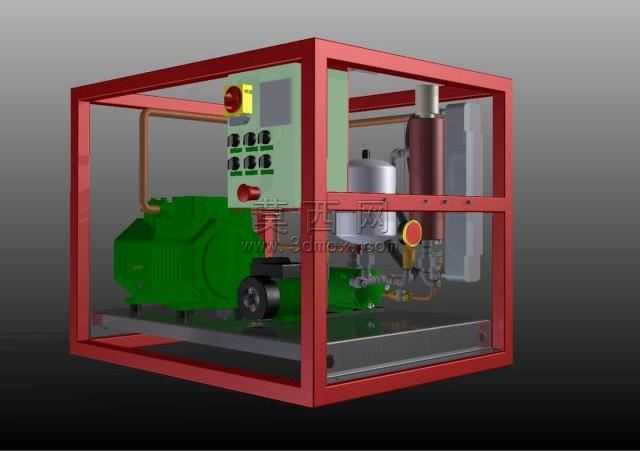

本模型为可对接循环盐水制冰机的盐水冷却单元，采用三维参数化建模完成整体结构搭建，建模过程中先以基准面定位确定整体框架的安装基准，按照实际设备的装配逻辑依次完成各功能部件的建模与装配约束。整体采用红色方管焊接式框架作为承载基体，建模时对框架的型材截面、拼接焊缝位置做了细节还原，框架底部设置平整安装底板，为内部各核心部件提供稳定的安装支撑。核心动力部件为绿色制冷压缩机组，建模时还原了压缩机的壳体造型、外接管路接口位置，表面做了哑光铸铁质感的材质赋予，还原真实设备的厚重质感。控制单元布置在框架侧部的立式电控箱上，建模时还原了箱面的急停按钮、功能旋钮、状态指示灯、操作显示屏的排布，按钮分别赋予红、黄、黑等对应功能色的材质，显示屏做了半透明玻璃质感处理，还原电控面板的真实视觉效果。制冷回路部分还原了铜质冷媒管路、立式储液罐、套管式换热器、高低压压力表、手动截止阀等部件，管路部分按照实际走管路径做了折弯造型处理，铜质管路赋予亮面金属铜材质，罐体部分做了不锈钢哑光金属材质，压力表表盘做了刻度细节还原，阀门的手轮、阀体结构也做了精细化建模。渲染阶段采用三点布光方案，主光源从侧上方打亮设备主体，勾勒框架的轮廓线条，辅助光源补充暗部细节避免出现死黑区域，背景采用深灰色渐变背景突出设备本身，渲染输出的效果图清晰展现各部件的装配位置与外观质感。设计思路上采用集成式撬装结构，将所有制冷功能部件整合在统一框架内，无需现场复杂管路拼接，到场后仅需对接循环盐水进出口与电源即可投入使用，整体结构紧凑，部件排布预留了足够的检修操作空间，电控箱布置在操作侧便于日常参数调整与设备启停操作，管路排布整齐有序，既符合制冷系统的流程要求，也兼顾了整体外观的规整性，模型完整还原了该冷却单元的所有结构细节，可用于制冷设备方案展示、结构教学、装配模拟等场景。
