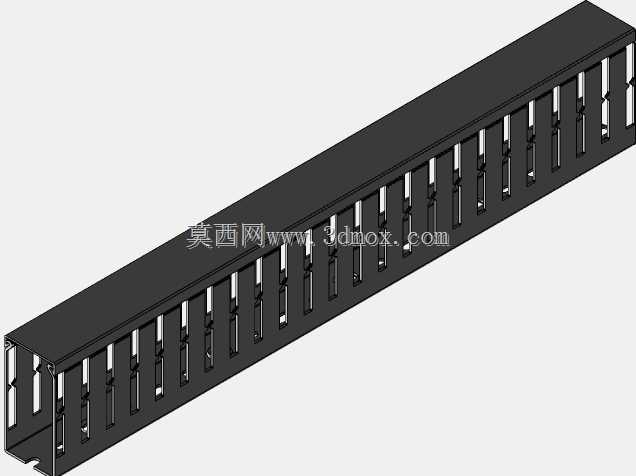

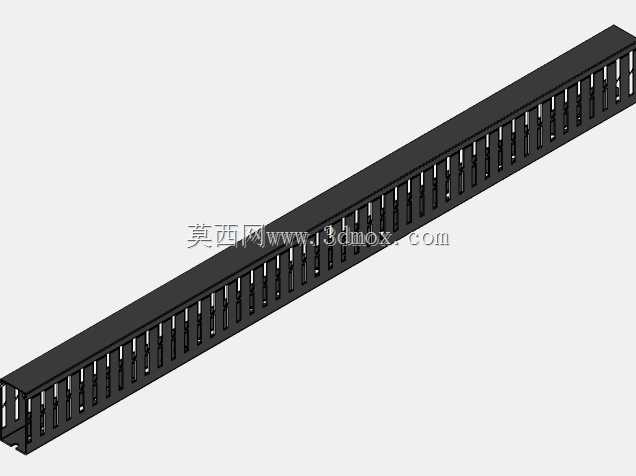

电气外壳用宽1.5英寸高3英寸电线管

　　在电气柜体、设备外壳的布线施工环节，电线管的选型直接关系到内部线缆的防护等级与排布规整度，这款适配电气外壳安装的电线管，就是针对小空间内多组线缆的集中防护需求设计的。日常做设备结构设计时，经常会遇到外壳内部走线空间局促，线缆容易被壳体锐边割破、或是多组线缆交叉排布杂乱影响后期维护的问题，这款电线管的尺寸设定刚好匹配小型电气外壳的内部安装边界，宽度方向1.5英寸、高度方向3英寸的截面尺寸，既不会占用过多壳体内的元器件安装空间，又能容纳常规数量的控制线缆与动力线缆分层排布，避免不同电压等级的线缆混放产生干扰。从实际使用场景来看，这类电线管多用于桌面型电气控制盒、小型工控设备外壳、壁挂式电气分线盒的内部走线防护，

　　安装时可以通过配套的固定卡扣直接固定在壳体的安装凸台上，不需要额外做复杂的开孔适配，管体的边缘做了圆弧过渡处理，穿线时不会刮伤线缆的绝缘层，能有效避免长期使用过程中绝缘层破损引发的短路风险。设计这款构件的时候，首先考虑的是电气外壳内部的安装兼容性，管体的壁厚做了合理控制，既保证了自身的结构强度，在设备运输、运行产生振动时不会出现变形开裂的情况，又不会因为壁厚过大压缩内部的穿线空间，管体的两端预留了标准的对接接口，可以根据实际走线长度多段拼接，也可以搭配端盖对管口做封闭处理，避免灰尘、杂物进入管内堆积影响线缆散热。不同于普通的圆形穿线管，这种矩形截面的电线管在贴壳安装时贴合度更高，不会像圆管那样出现安装后突出高度过大，

　　影响外壳内部其他元器件布局的问题，尤其是在厚度较薄的壁挂式电气外壳中，矩形管的空间利用率比同截面积的圆管高出近三成，能让壳体内的走线更加规整，后期排查线路故障时可以直接顺着管体走向梳理线缆，不需要在杂乱的线束中翻找对应线路。实际选型时需要注意，这款电线管的安装固定孔位间距是按照常规小型电气外壳的安装凸台间距设定的，做壳体结构设计时可以直接匹配对应的安装位，不需要额外调整孔位位置，管体内部可以根据穿线数量加装分隔筋，将动力线、信号线、控制线分隔开，进一步降低线缆之间的信号干扰，管体的材质适配常规的工程塑料或金属板材加工，不管是做注塑量产还是做单件设备的定制加工，都能直接套用模型的尺寸参数做生产准备。在做三维建模的时候，

　　特意将管体的安装卡扣位置、对接接口的配合公差做了精准设定，实际装配时卡扣的卡接力度适中，既不会因为卡接过松导致管体脱落，也不会因为卡接过紧造成安装拆卸困难，管体的内表面做了光滑处理，穿线时的阻力更小，多根线缆同时穿设时不会出现卡顿的情况，对于需要经常开盖维护的电气设备来说，这种可拆卸拼接的电线管也方便后期增减线缆时的拆装操作，不需要整体更换走线构件。另外在设备的户外使用场景中，这款电线管的密封结构可以搭配密封圈使用，达到基础的防尘防水要求，适配户外小型电气设备的外壳布线需求，管体的转角位置做了加强筋处理，在设备受到外力冲击时不会出现转角开裂的情况，能持续为内部线缆提供可靠的防护，避免线缆暴露在外受到外力损坏或是环境侵蚀。
