内外丝直通异径管路连接接头结构

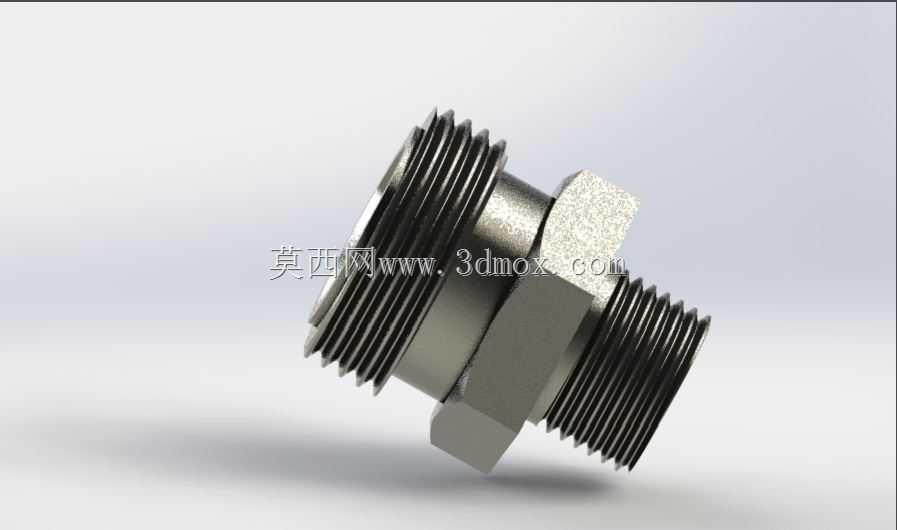

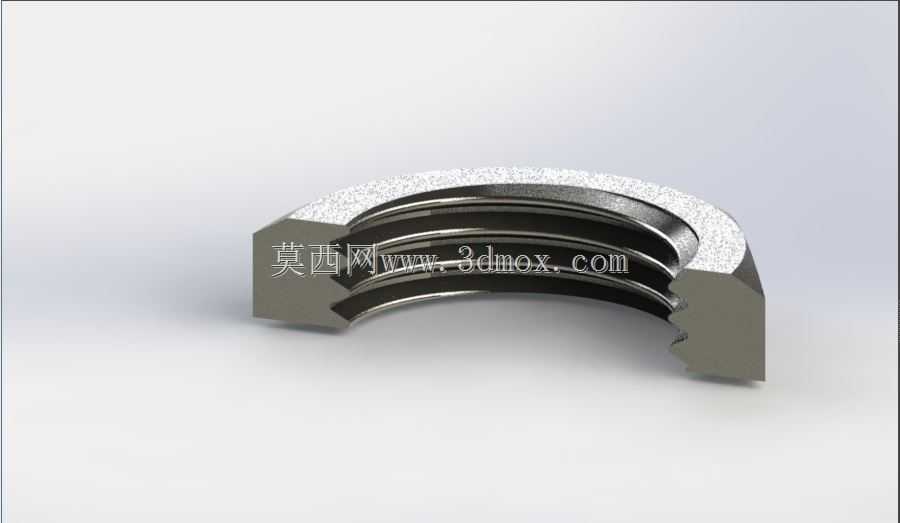

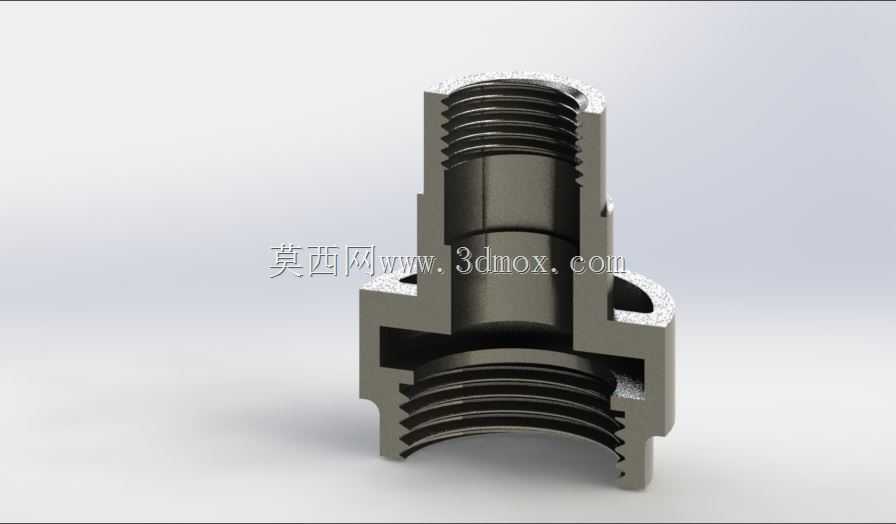

　　这类内外丝异径直通接头，在民用给排水、小型液压回路、低压气动输送系统里都有极高的出镜率，日常做设备管路排布时，经常会遇到不同通径、不同连接端形式的管路对接需求，这种一体结构的接头刚好能省去多段转接的冗余设计，减少管路泄漏点。从结构剖视来看，接头主体采用一体锻压成型的基体，内部流道做了平滑过渡处理，没有突兀的变径台阶，流体经过时的局部阻力损失能控制在较低水平，不会在变径位置形成紊流区，长期输送带微小杂质的流体时，也不容易在内部积留杂物造成堵塞。上端的内螺纹段和下端的外螺纹段，螺纹牙型都采用标准连接牙型，加工时预留了足够的啮合长度，安装时配合生料带或者密封胶，能在额定压力范围内实现可靠密封，不会因为管路轻微振动出现螺纹松脱渗漏的问题。

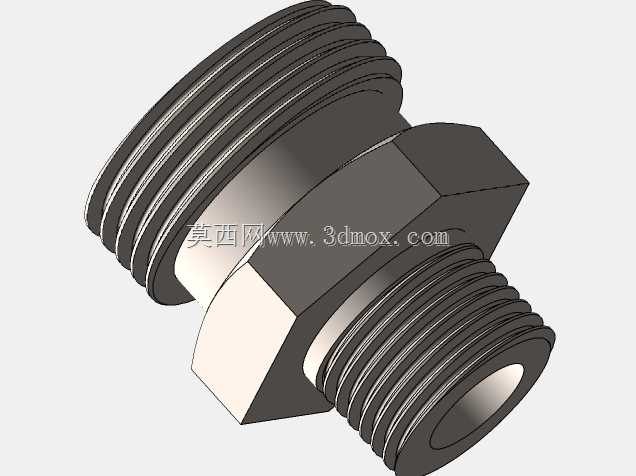

　　接头中部的六角受力台，尺寸是按照标准扳手作业空间设计的，现场安装时不管是用活动扳手还是固定套筒，都能找到稳定的受力点，不会因为夹持面过小造成安装时打滑，拧坏接头基体表面。设计这类接头的时候，首先要考虑的是不同通径对应的壁厚承压能力，上下端因为螺纹规格不同，基体壁厚不能直接等厚设计，要根据对应管路的额定工作压力，核算螺纹根部的最小壁厚，避免压力作用下螺纹根部出现应力开裂。内部流道的过渡圆角也有讲究，圆角过小会增加流阻，圆角过大又会削弱端部螺纹的有效啮合长度，需要在流道性能和结构强度之间找平衡。安装边界上，这类接头的轴向总长度控制得比较紧凑，在排布密集的管路阀组里，不会因为接头过长占用额外的安装空间，

　　两端螺纹的同轴度公差控制在较高精度等级，安装后不会出现管路别劲的情况，能有效降低管路装配时的内应力，避免长期受力造成接头或者管路断裂。实际使用场景里，不管是家用净水系统的管路转接，还是小型机床的冷却水路连接，或是车间压缩空气支路的变径对接，这种接头都能适配，它的金属基体材质一般选用易切削的黄铜或者镀锌碳钢，兼顾加工性能和防锈能力，在常规工况下不需要额外做表面防护就能满足使用寿命要求。做三维建模的时候，要特别注意螺纹收尾段的结构处理，不能把螺纹直接画到基体台阶面，要留出标准的螺纹退刀位置，和实际机加工工艺对应，不然输出的工程图没法直接指导生产，内部流道的曲面要做连续曲率检查，避免出现建模时的微小碎面，

　　后续做流体仿真分析的时候能减少网格划分的出错概率。接头两端的密封端面，设计时要保证和螺纹轴线的垂直度，安装后密封件能均匀受压，不会出现偏压造成的密封失效，很多现场出现的接头渗漏问题，往往不是螺纹加工精度不够，而是密封端面的垂直度超差，导致密封件受力不均。另外这类接头的外部轮廓没有尖锐的棱角，所有边角都做了小倒角处理，安装作业时不会划伤操作人员，也不会在安装过程中磕碰损坏相邻的管路元件。在做设备管路选型时，只要核对两端连接螺纹的规格、管路的工作压力和输送介质特性，就能直接选用这类接头，不需要额外定制转接件，能大幅缩短设备装配的周期，降低管路系统的配件种类，减少后期维护的备件储备成本。
