辐条式手轮结构三维设计

　　这类辐条式手轮是工业设备里十分常见的手动操作部件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整这类场景里都能见到它的身影，区别于实心轮盘的手轮结构，辐条式的设计在保证整体结构强度的前提下，能大幅降低零件自重，同时减少铸造或加工过程中的材料消耗，也方便操作人员抓握施力。从结构设计逻辑来看，轮缘部分做了等厚度的圆弧过渡处理，边缘没有尖锐棱角，避免操作时划伤手部，轮缘的宽度经过适配，刚好匹配成年男性手掌的抓握跨度，转动时不需要额外套设防滑套就能获得足够的摩擦力，即使手上沾有少量切削液或者润滑脂，也不容易出现打滑的情况。中心的轮毂部分是整个手轮的安装基准，内孔预留了键槽安装位，能够和不同直径的操作轴进行配合，

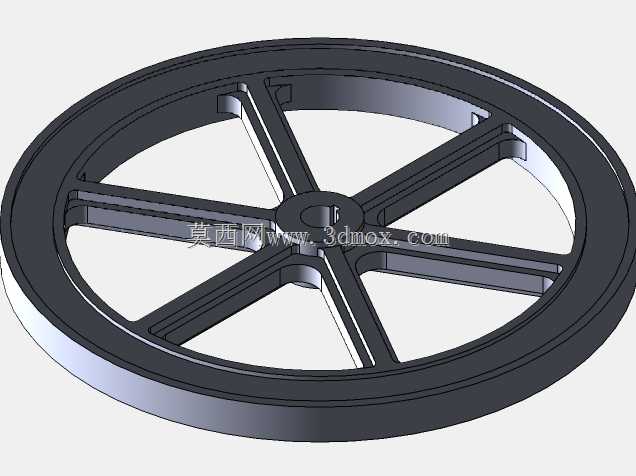

　　通过平键传递扭矩，避免手轮和轴之间出现相对转动，轮毂的轴向厚度做了加强处理，能够承受操作人员施加的较大扭矩，不会因为频繁的正反转操作出现轮毂开裂的情况。连接轮毂和轮缘的六根辐条采用了等角度均匀分布的设计，每根辐条的截面都做了变厚度处理，靠近轮毂的位置截面尺寸更大，往轮缘方向逐渐收窄，这种变截面的设计符合应力传递的路径，转动手轮时施加的扭矩能通过辐条均匀分散到整个轮缘，不会出现局部应力集中导致的辐条断裂问题，同时六根辐条之间的镂空空间，也方便操作人员在需要快速转动手轮时，将手指穿入辐条间隙带动轮盘快速旋转，提升操作效率。从安装边界来看，这类手轮的轴向安装尺寸需要匹配操作轴的伸出长度，轮毂端面和设备面板之间需要预留3到5毫米的间隙，

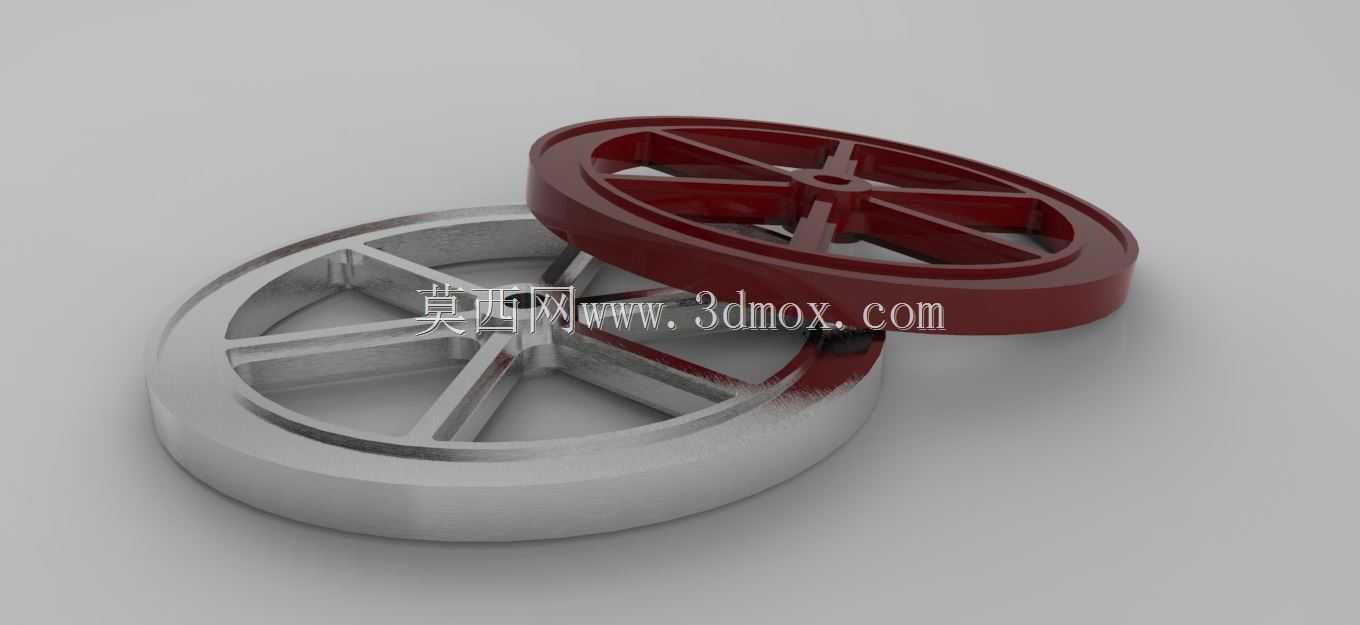

　　避免转动时轮盘和设备面板发生摩擦，轮盘的径向尺寸根据操作扭矩的需求做了适配，需要较大操作扭矩的场景会选用更大直径的轮盘，利用杠杆原理降低操作人员的施力强度，小扭矩调节场景则选用小直径轮盘，节省设备的安装空间。在实际使用场景中，这类手轮通常会搭配位置刻度盘使用，轮毂端面预留了刻度盘的安装定位止口，能够和刻度盘精准配合，操作人员转动手轮时可以通过刻度盘的读数精准控制调节的进给量，满足设备微调的精度需求。手轮的表面处理根据使用环境的不同有多种选择，在普通机加工设备上使用的手轮多采用喷塑或者烤漆处理，图中展示的两种表面处理效果，一种是金属原色的喷砂氧化处理，适合用在有清洁需求的食品加工设备或者实验室设备上，不容易积灰也方便擦拭清洁；

　　另一种是深红色的烤漆处理，在设备上有较高的辨识度，操作人员能够快速找到操作位置，适合用在大型生产线的调节工位上，避免误操作。设计这类手轮的时候，需要重点考虑动平衡性能，因为六根辐条是均匀分布的，只要加工时控制好每根辐条的尺寸公差，就能保证轮盘转动时不会出现偏心晃动的情况，长时间操作也不会让操作人员感到手部震感明显。另外轮缘的背面做了轻微的下沉设计，当手轮安装在垂直面上时，轮缘和安装面之间会留出足够的手指容纳空间，不需要额外加装手柄就能方便抓握，部分需要频繁操作的工位也可以在轮缘上加装可折叠的转动手柄，进一步提升操作的便捷性。这类辐条手轮和圆盘式实心手轮相比，除了自重更轻的优势，在铸造生产时的成品率也更高，因为辐条之间的镂空结构让铸件冷却时的收缩更加均匀，不容易出现缩孔、砂眼这类铸造缺陷，后续机加工的余量也更小，能够有效降低生产制造成本。在设备维护时，这类手轮的拆卸也十分方便，只需要松开轮毂端部的锁紧螺母就能将手轮从操作轴上取下，不需要拆卸周围的其他零部件，更换效率很高。针对一些有防腐需求的使用场景，这类手轮也可以采用不锈钢材质铸造，表面做电解抛光处理，能够在潮湿或者有腐蚀性介质的环境中长期使用，不会出现锈蚀掉漆的问题，适合用在化工设备、船舶甲板设备这类特殊工况下。
