索托10型磁耦合传动连接组件结构

　　这类磁力耦合连接结构常被用在有密封隔离需求的传动场景中，比如化工流体输送泵、洁净环境下的动力传递工位，能彻底避免传统机械轴穿舱密封带来的泄漏风险，在有腐蚀性介质、无菌要求的生产线上应用占比逐年提升。和传统刚性联轴器、弹性联轴器不同，它不需要主动端和从动端直接硬接触，靠内外磁体的磁力场完成扭矩传递，当从动端负载超过磁耦合力矩阈值时会自动打滑脱开，能起到过载保护的作用，避免后端负载卡滞时烧毁驱动电机或者扭断传动杆件。

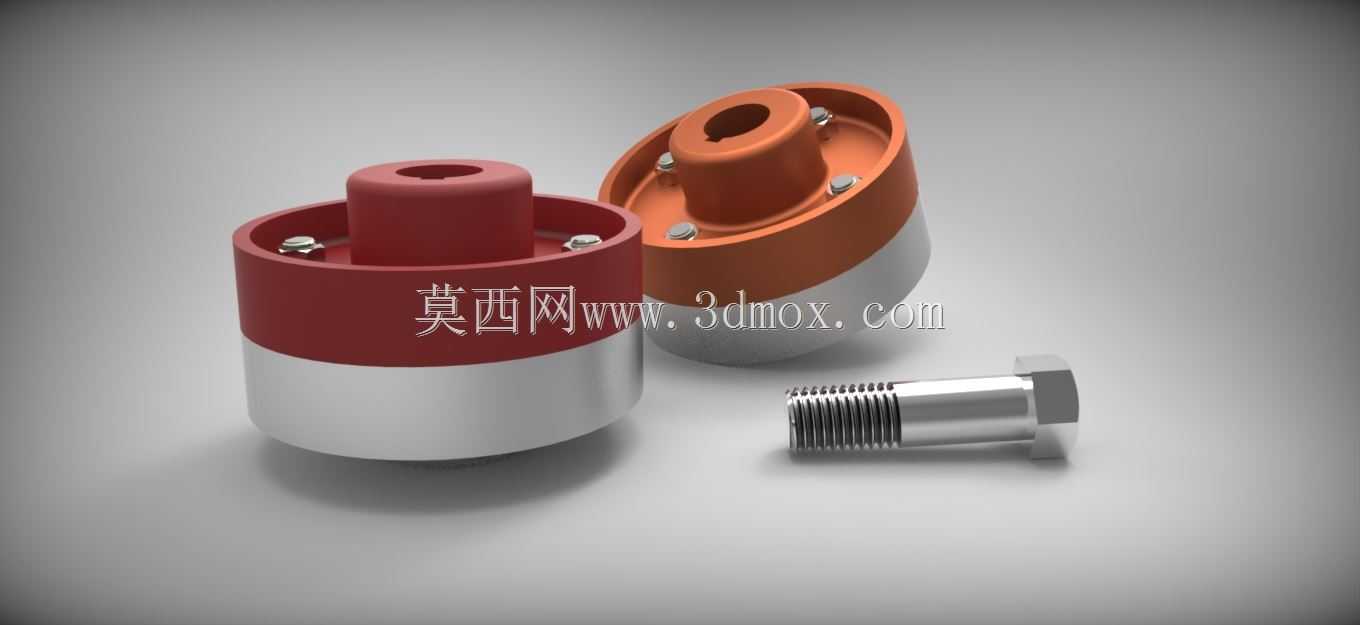

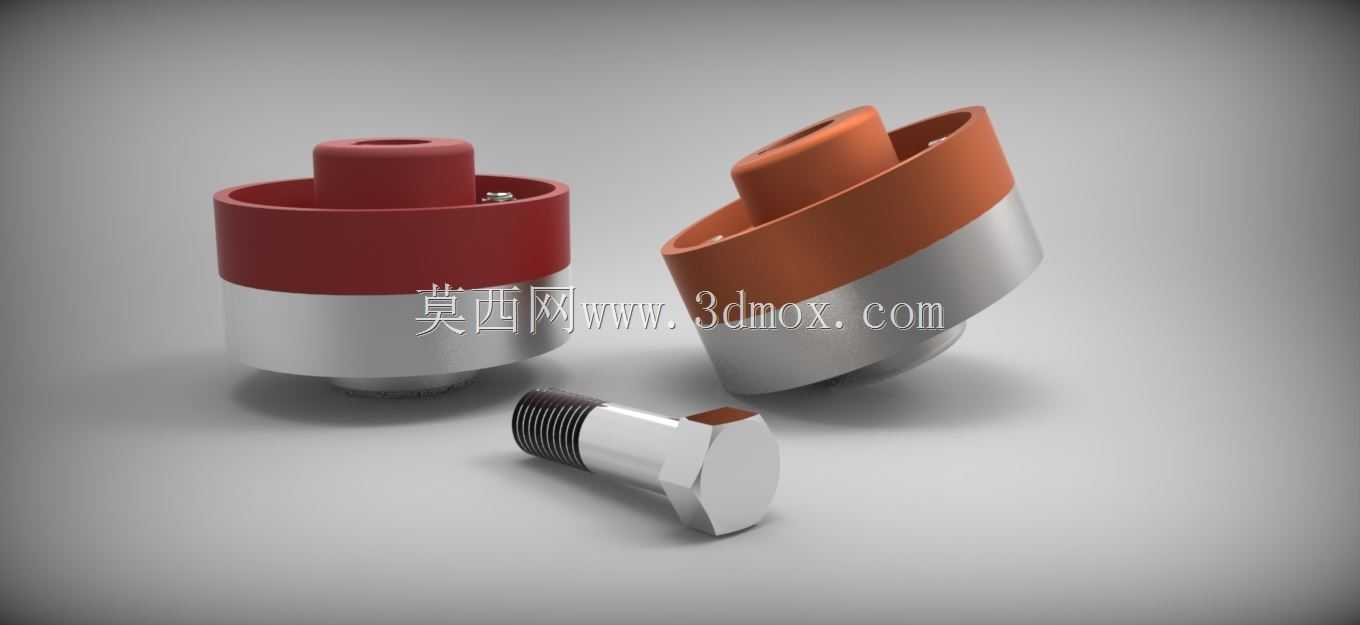

　　从结构拆分来看，整套组件包含主动磁转子、从动磁转子、隔离套以及配套的锁紧螺栓，图中展示的两个主体部件分别对应安装在驱动侧和负载侧的磁体座，红色的绝缘端盖部分内嵌永磁体块，靠圆周均匀分布的内六角螺钉把磁块、端盖和金属基座紧固成一体，金属基座部分做了台阶轴孔设计，能直接和对应直径的驱动轴、负载轴配合，轴孔内预留了键槽位置，传递大扭矩时可以加装平键避免轴和轮毂之间打滑。配套的外六角螺栓是用来锁紧轴端的，安装时把轮毂穿到对应轴伸上，拧紧轴端螺栓就能把轮毂和轴的轴向位置完全固定，不需要额外加装轴端挡圈，简化了安装步骤。

　　设计时首先要确定传递的额定扭矩，根据扭矩大小匹配对应磁能积的永磁体，同时计算磁体之间的气隙大小，气隙过大会导致磁耦合力不足、传递扭矩下降，气隙过小则会给隔离套的加工、安装精度提出过高要求，容易出现运转时主动从动件刮蹭隔离套的问题。金属基座部分采用铝合金材质加工，既能保证结构强度，又能减少磁路漏磁，同时降低整体转动惯量，让启停响应更灵敏。端盖部分采用绝缘工程材质，一方面可以把内嵌的磁块完全封固，避免磁块吸附环境中的铁屑杂质，另一方面也能隔绝磁块和外部介质直接接触，提升在潮湿、有轻微腐蚀环境下的使用寿命。

　　安装边界上，两个磁转子的同轴度需要控制在0.1mm以内，轴向对位偏差不能超过0.5mm，否则会导致运转时磁阻力波动变大，传动效率下降，还会带来额外的振动和噪音。隔离套要安装在两个磁转子的气隙中间，采用非导磁的不锈钢或者工程塑料材质，厚度根据承压需求选择，常压场景下1mm厚度的304不锈钢隔离套就能满足使用要求，高压场景则需要适当增加厚度，同时校核厚度增加带来的涡流损耗，避免隔离套发热导致磁体退磁。

　　实际选型时要注意工作环境温度，普通钕铁硼永磁体的最高工作温度在80摄氏度左右，如果应用在高温工况下需要更换耐高温牌号的磁体，否则长时间高温运行会出现磁性能不可逆衰减，导致传递扭矩不足。日常维护时不需要额外加注润滑脂，因为磁力传动没有接触摩擦，只需要定期检查隔离套有没有破损、紧固螺钉有没有松动即可，维护成本比传统机械密封的传动结构低很多。在小型实验设备、医疗流体输送设备上，这类小规格磁耦合组件的应用非常普遍，因为它能做到完全无泄漏，不会污染输送的介质，也不会让外部环境的杂质进入设备内部，刚好满足这类场景的洁净要求。
