倒角螺钉配套快夹定位工装结构

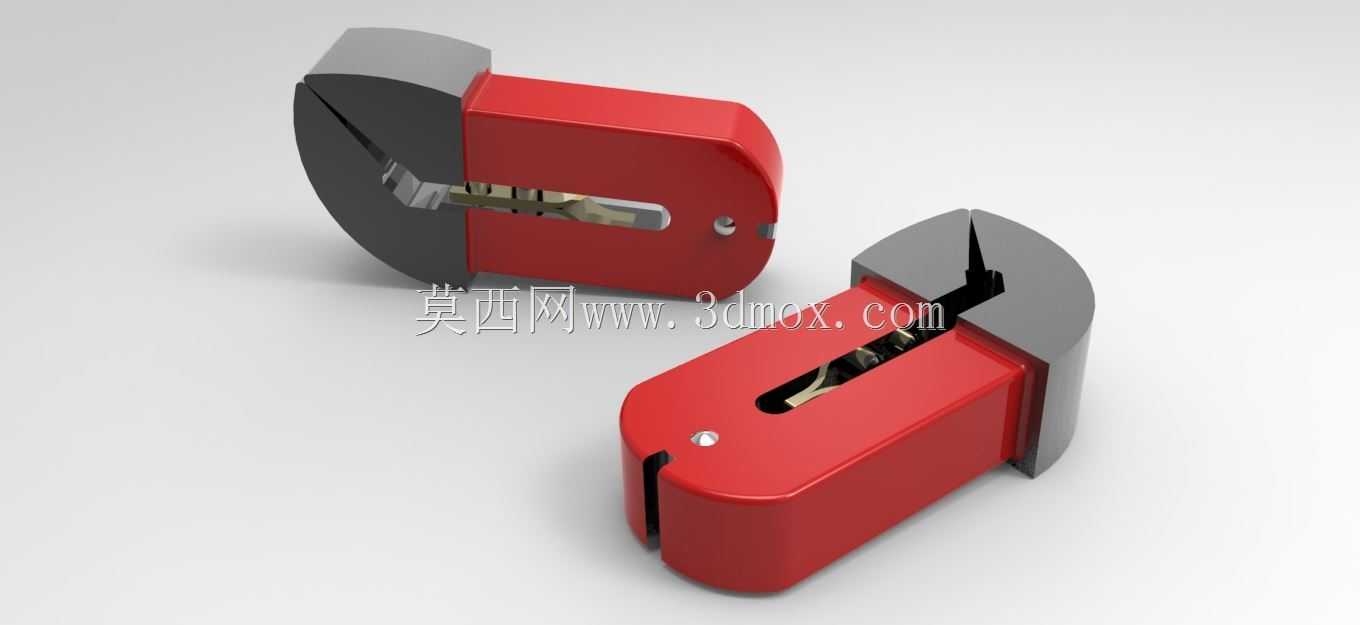

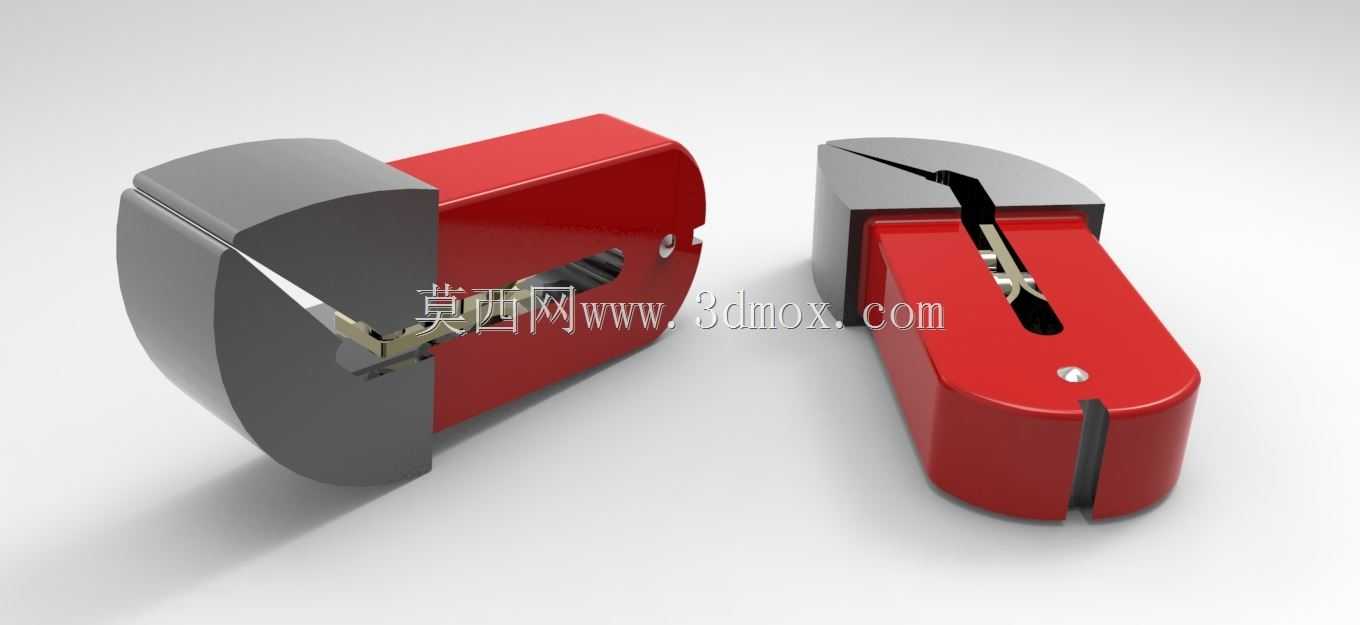

　　在小规格紧固件装配、精密五金件加工的工位场景里，这类适配倒角螺钉的快夹定位结构，主要解决的是小批量多批次工件装夹时的对位效率问题——很多时候倒角螺钉的安装面需要和工件沉孔完全贴合，普通台钳装夹要么容易夹伤螺钉头部的倒角面，要么无法保证螺钉轴线和安装孔的同轴度，反复调整对位会占用大量工位辅助时间。从结构设计逻辑来看，这套快夹结构采用了半开放的C型夹头基体，夹头的夹持面做了和螺钉头部倒角匹配的弧面贴合设计，夹持时不会在螺钉的倒角密封面上留下压痕，这一点对于有密封要求的装配场景尤其重要，一旦倒角面出现夹伤压痕，装配后很容易出现密封失效、紧固件松动的问题。夹体的主体部分采用了分体式拼接结构，红色的握持基座和灰色的夹持块通过内嵌的弹性销连接，

　　内部设置了复位弹片，松开夹持时夹头会自动张开到预设开度，不需要操作人员手动掰开夹头，单手就可以完成取放螺钉、对准安装位的操作，在流水线连续装配的工位上，这种设计能有效降低操作人员的手部疲劳度。从安装边界来看，这套工装的整体外轮廓宽度控制在60mm以内，长度不超过120mm，既可以单独作为手持装夹工具使用，也可以通过基座底部的定位孔固定在工作台架上，作为小型工位夹具使用，适配M8到M12规格的倒角螺钉装夹需求，夹持块的开口行程预留了8mm的调节余量，能够覆盖对应规格下不同长度螺钉的头部夹持需求，不需要频繁更换夹头配件。夹头的开合导向结构做了斜面限位，夹持到位时夹头的两个贴合面会完全平行于螺钉头部的倒角母线，

　　夹紧力的方向垂直指向螺钉轴线，不会出现偏载导致的螺钉歪斜问题，在需要将倒角螺钉压入预制沉孔的工序里，这种受力结构能保证螺钉顺利导入沉孔，不会刮伤沉孔的入口倒角。考虑到车间工位的实际使用环境，夹体的握持部分做了圆弧过渡处理，没有尖锐的棱角，操作人员长时间握持也不会出现硌手的问题，内部的弹片采用了耐疲劳的弹簧钢材质，经过上万次开合测试也不会出现弹力衰减、夹头错位的问题，夹持块的贴合面做了淬火硬化处理，硬度达到HRC45以上，长期夹持钢制螺钉也不会出现贴合面磨损、夹持精度下降的情况。在设备装配的实际使用中，这类工装往往和电动起子配合使用，夹头侧面预留了起子批头的避让槽，夹持住螺钉后可以直接将批头伸入槽内对准螺钉槽位，不需要额外的对位动作，

　　相比传统的磁力吸头持钉方式，这种机械夹持的结构不会因为螺钉表面有油污、防锈涂层就出现吸力不足掉钉的问题，在有油污的机加工工位、装配工位上的适配性更强。结构设计时还考虑了维护便利性，夹体侧面的固定销采用了可拆卸设计，当内部弹片需要更换或者夹持块需要清理铁屑时，只需要用冲子顶出固定销就可以完成拆解，不需要专用工具，日常维护的成本很低，适合生产车间的一线使用场景。
