手动螺旋进给式钻孔夹持工装结构

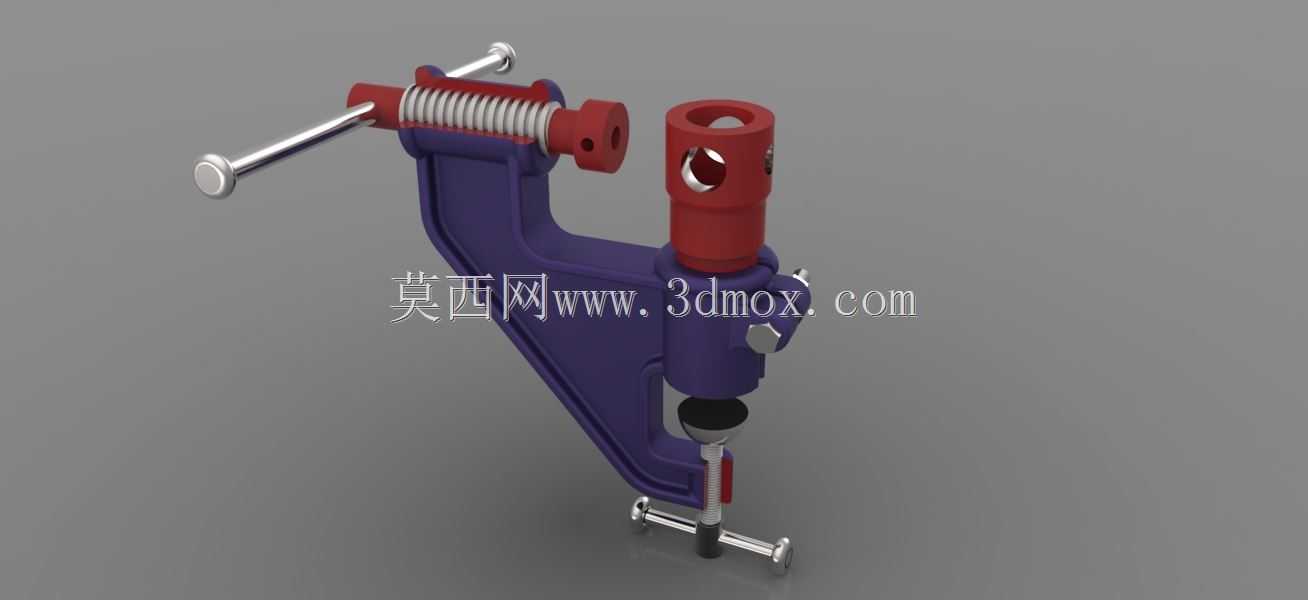

　　该结构属于手动操作的钻孔辅助夹持类工装，主要应用于小型维修工位、单件小批量零件加工场景，在没有专用钻床工装、需要现场对小型轴类、套类零件进行径向钻孔作业时，可快速完成工件装夹定位，避免钻孔过程中工件偏移、晃动导致的孔位超差、钻头崩断问题。整套结构采用C型开式机架作为主体承载基础，机架采用弯板一体式铸造成型思路，截面做渐变加厚处理，在夹持受力最大的喉口位置做圆弧过渡加强，避免长期受夹紧力出现机架开口变形、夹持精度失效的问题。上部的螺旋进给组件采用梯形螺纹传动，配合圆柱压缩弹簧实现螺杆的自动复位，梯形螺纹的自锁特性可以保证夹紧后不会因为钻孔振动出现松脱，弹簧的预紧力设置在15-20N区间，既可以在松开手柄时快速顶出螺杆，

　　又不会因为弹力过大导致夹紧操作费力。下部的支撑定位座采用可升降调节结构，通过底部的T型螺杆带动V型定位块上下移动，适配不同直径的圆柱类工件装夹，V型块的夹角设置为90度，对直径6mm到30mm的圆柱工件都能实现自动对中，保证钻孔位置始终处于工件的径向中心线上，不需要额外做找正操作。上部的钻套导向组件与下部V型块的中心保持严格同轴，钻套采用可拆卸的快换结构，可以根据不同的钻头直径更换对应内径的钻套，钻套与安装座之间采用H7/h6的间隙配合，更换时不需要额外工具，直接插拔即可完成，钻套的端面做1mm的倒角导入，方便钻头快速引入导向孔，避免钻头刚开始接触工件时出现滑移偏摆。

　　整套结构的安装边界控制在200mm120mm280mm的空间范围内，C型机架的背部做了两个直径8mm的安装孔，可以通过螺栓直接固定在工作台边缘或者角钢支架上，不需要额外制作安装底座，适合流动维修、临时加工场景的快速部署。操作逻辑上，先通过底部的手轮调节V型块的高度，将待钻孔的工件放置在V型块上，调整工件轴向位置让钻孔位置对准钻套中心，之后转动上部的星形手柄，带动螺旋推杆向前移动，将工件顶紧在钻套端面上，确认工件夹紧无晃动后，即可将钻头穿过钻套开始钻孔作业，钻孔过程中钻套可以约束钻头的进给方向，避免钻头受切削力出现偏斜，保证孔的垂直度与位置精度。结构设计上没有采用复杂的气动、液压元件，全部采用纯机械传动结构，不需要外接动力源，

　　在没有电源、气源的野外维修场景也可以正常使用，所有的运动副都预留了润滑脂注油孔，日常维护只需要定期在螺纹配合面、滑动面涂抹少量润滑脂，即可保证长期操作顺畅，不会出现卡滞问题。机架表面采用喷塑处理，配合部位的零件做氧化发黑处理，具备基础的防锈能力，在车间多切削液、多粉尘的环境下也能保持较长的使用寿命。
