法兰安装式双螺栓压紧夹持部件结构

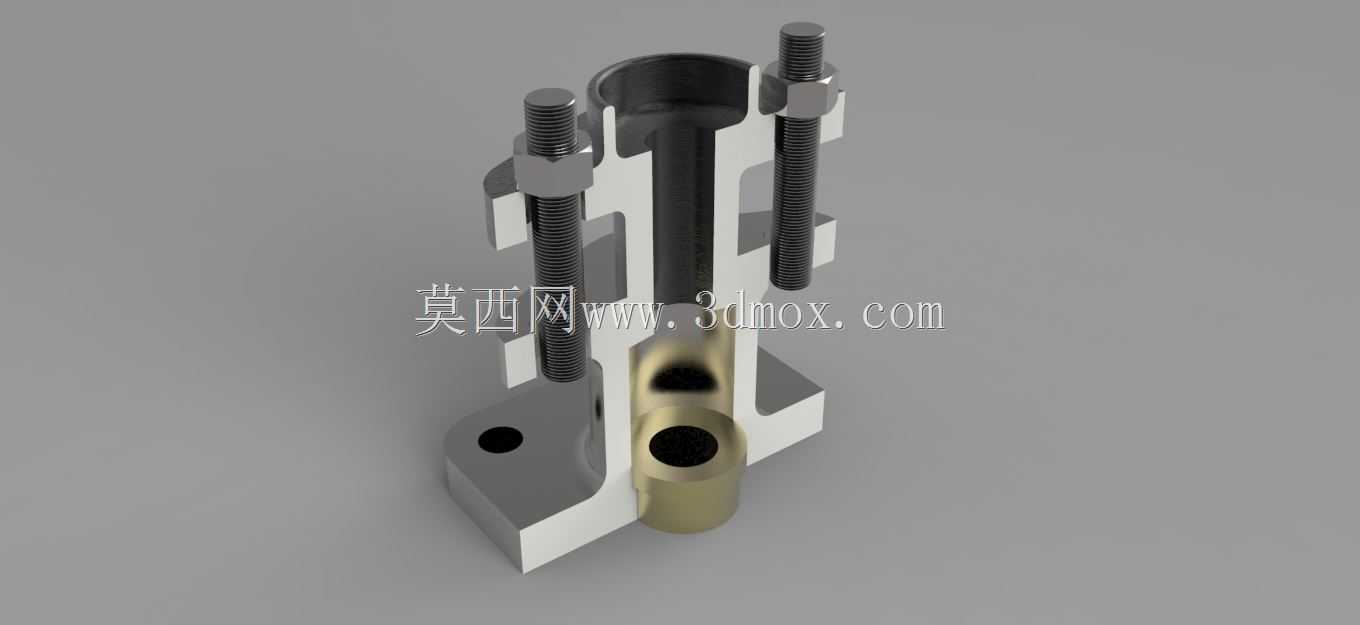

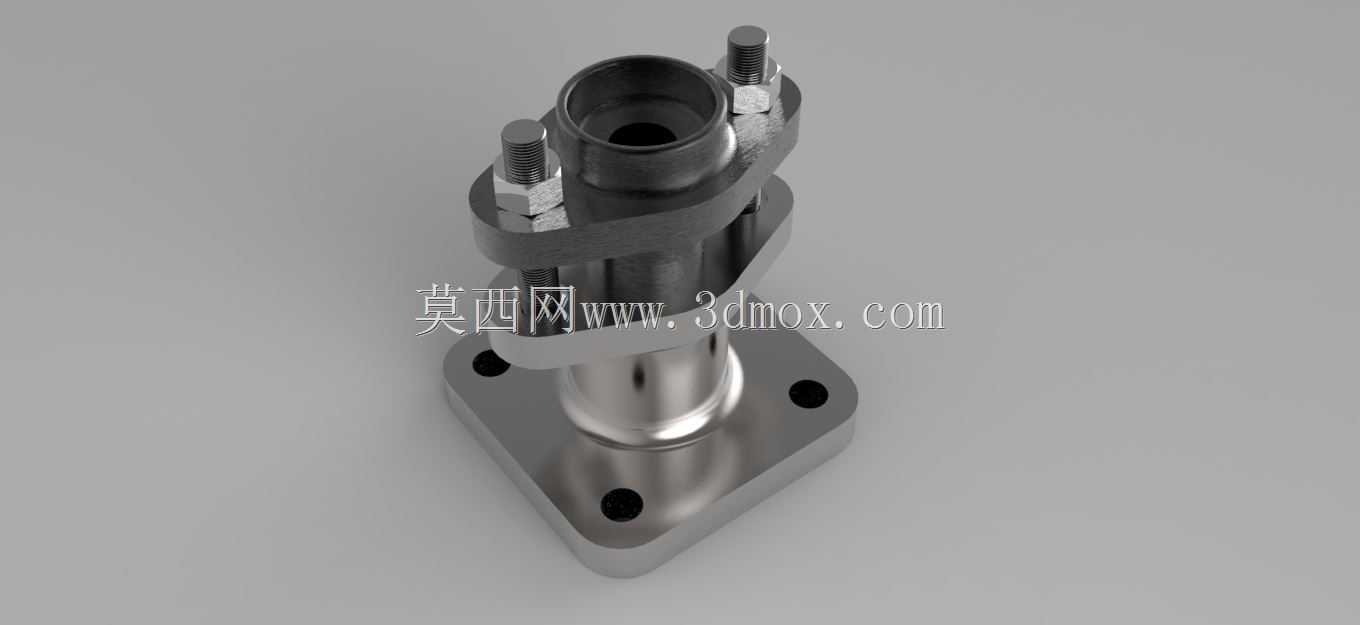

　　在车间工装夹具、小型液压回路辅件、试验台架装夹工位的实际应用里，这类带方形法兰底座的压紧夹持结构，往往承担着管路固定、工件定位、轴向力传导的核心作用，很多一线做设备改造的工程师都接触过类似结构——它不需要复杂的驱动源，仅靠顶部两颗对称布置的外六角螺栓就能实现稳定的压紧力输出，适配小空间内的装夹需求。从实际安装边界来看，底部方形法兰采用四孔沉头安装设计，四个安装孔对称分布在法兰四角，安装时可以直接通过内六角螺栓将整个组件固定在安装基板、设备台面或者工装立板上，法兰底面做了精磨处理，安装后平面度可以控制在0.02mm以内，避免压紧过程中出现组件偏斜、受力不均的问题。中间的主体套筒采用阶梯轴式结构，下段直径略大于上段，

　　和法兰底座采用过盈配合加骑缝销定位的方式连接，保证套筒和底座的同轴度，套筒内孔为光滑通孔，既可以穿装导杆、芯轴类零件，也可以作为流体通路的一部分，适配气液管路的固定夹持需求。顶部的压紧压板采用分体式双瓣结构，两块压板分别卡在套筒上端的定位槽内，避免螺栓拧紧过程中压板发生转动，两颗压紧螺栓对称分布在套筒两侧，螺栓下端直接顶在法兰底座的上端面，拧紧螺栓时，两块压板会同步向下施压，对套筒内穿装的零件或者套筒上方叠装的工件实现均匀压紧，这种对称施力的设计可以避免单侧压紧带来的零件偏斜、卡滞问题，压紧力的大小可以通过螺栓的拧紧力矩精准控制，适配不同装夹力需求的工位。从设计思路上看，这个结构没有采用复杂的快换、自动压紧结构，

　　而是走了极简可靠的路线，所有零件都采用常规的车、铣、钻加工工艺即可完成，没有特殊的加工精度要求，普通的机加工车间就能完成全套零件的加工，后期维护也非常方便，螺栓出现磨损时直接更换标准外六角螺栓即可，不需要定制特殊配件。在实际使用场景中，这类结构常被用在小型试验台的样件固定工位，用来夹持不同直径的试验样件，只需要更换对应内孔尺寸的套筒就能适配不同直径的样件装夹；也可以用在气动管路的固定支架上，套筒内孔穿装气管或者油管，顶部压板压紧后可以避免管路在设备运行过程中出现窜动、振动磨损的问题；在小型工装的定位结构里，这个组件还可以作为轴向定位的压紧座，对工装板上的零件实现快速压紧定位，不需要额外设计复杂的夹紧机构。从受力角度分析，

　　对称布置的两颗螺栓在拧紧时产生的压紧力会均匀传递到压板上，压板和被压紧件的接触面上做了防滑网纹处理，即使在设备有轻微振动的工况下，也不会出现压紧松动的问题，套筒和法兰底座的连接结构可以承受最大5kN的轴向拉力，满足大部分轻型工装、辅件的受力需求。整个结构的外形轮廓非常规整，没有突出的尖锐棱角，安装后不会和周边的设备部件发生干涉，整体高度控制在120mm以内，法兰底座的边长为70mm，占用的安装空间非常小，适合在设备内部狭窄空间、工装台架密集排布的工位使用。在三维建模过程中，这个结构的零件建模逻辑非常清晰，法兰底座采用拉伸加切除的方式完成安装孔、定位槽的特征创建，套筒部分采用旋转特征生成主体结构，再添加倒角、退刀槽等工艺特征，螺栓、螺母直接调用标准件库即可，装配时采用同轴、重合、对称的配合关系就能完成整体装配，后续做工程图时也可以快速生成尺寸标注、公差要求，直接用于车间加工。很多刚接触结构设计的工程师在做小型压紧结构时，往往会设计得过于复杂，添加很多不必要的快换、调节结构，反而降低了结构的可靠性，而这类经过实际工况验证的极简压紧结构，恰恰体现了机械设计里“可靠优先、简化结构”的核心思路，在满足使用需求的前提下，尽可能减少零件数量、降低加工难度，同时保证结构的稳定性和维护便捷性。
