剖视结构蒸汽润滑器三维设计

　　在蒸汽动力输送、蒸汽驱动设备的配套管路系统中，润滑部件的可靠性直接决定了运动副的磨损速率与整套管路的运维周期，这款剖视展示的蒸汽润滑器，正是针对饱和蒸汽管路中运动部件润滑需求设计的专用注油组件。从实际工况适配来看，这类润滑器多安装在蒸汽管路的调节阀、旋塞阀、蒸汽泵柱塞等需要定期补脂的节点旁，无需拆解管路密封结构即可完成润滑介质注入，避免了高温蒸汽环境下拆管注油带来的介质泄漏、安全隐患与停机损失。

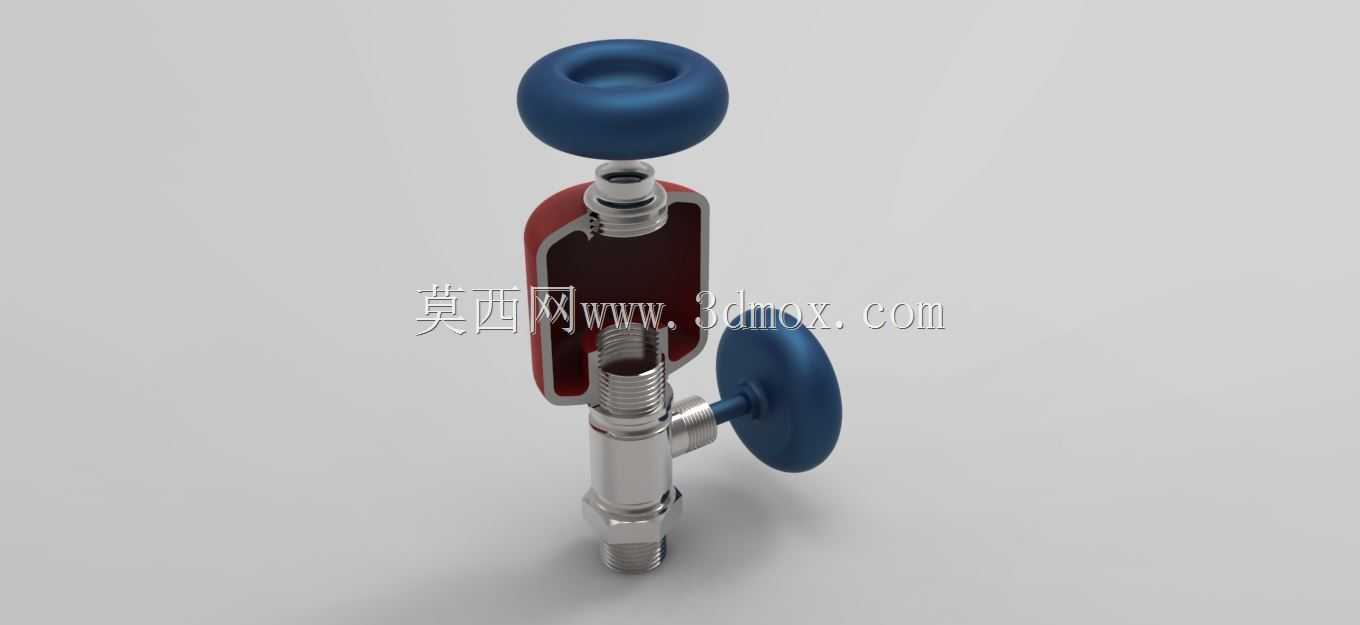

　　从结构设计逻辑来看，模型采用半剖视的呈现方式，完整展示了内部的储油腔、注油通路、调节旋钮与接口密封结构：顶部的圆形手轮为注油口端盖，采用滚压式密封结构，手轮下方设置锥面密封副，拧紧时可完全隔绝储油腔与外部环境的连通，避免蒸汽携带的杂质进入储油腔污染润滑脂，也防止润滑脂在管路压力波动下出现反向溢出。侧面的蓝色手轮为注油量调节构件，通过阀杆的轴向位移控制注油通路的通断与开度，操作时无需额外工具，手动旋转即可实现微量注油，适配不同运动副的润滑剂量需求，避免注脂过量导致润滑脂进入蒸汽管路造成介质污染。

　　储油腔采用圆角矩形的承压壳体设计，壳体壁厚均匀，过渡位置均做圆弧倒角处理，避免蒸汽温度交变下出现应力集中开裂，壳体与上下金属接头的连接采用细牙螺纹配合密封垫片的结构，可承受1.6MPa以内的饱和蒸汽工作压力，适配多数工业蒸汽管路的压力等级。下部的外螺纹接口为标准管螺纹规格，可直接匹配常规蒸汽管路的内螺纹接头，安装时无需额外加工转接件，接口端面预留密封垫片安装槽，可适配石墨缠绕垫、紫铜垫等多种高温密封件，满足不同温度等级的蒸汽工况密封需求。

　　从安装边界尺寸来看，该润滑器整体轴向长度控制在120mm以内，侧向调节手轮的最大回转半径为35mm，安装时仅需在管路旁预留50mm的侧向操作空间即可完成调节手轮的操作，不会与周边管路、支架产生干涉，适合在排布紧凑的蒸汽管路集群中安装使用。内部注油通路的孔径经过匹配计算，既保证润滑脂可以在管路微负压作用下顺利注入运动副位置，又不会因为通径过大导致蒸汽反向窜入储油腔造成润滑脂乳化失效。

　　在建模过程中，所有配合面的公差均按照机械设计手册的推荐值选取，螺纹连接位置的啮合长度、密封面的接触宽度、手轮的操作力矩都经过实际工况校核，既保证零件加工时的工艺可行性，也满足现场安装操作的人机工程要求，比如调节手轮的表面做圆弧过渡处理，操作时不会硌手，即使佩戴隔热防护手套也能顺利完成开度调节。储油腔的有效容积经过测算，单次注脂可满足对应运动副3个月以上的润滑需求，大幅降低了现场运维的巡检频次。

　　不同于普通的常压注油杯，这款蒸汽润滑器的所有金属部件均考虑了高温蒸汽环境下的耐蚀性，结构上避免了容易积液的死角，防止长期使用过程中出现冷凝水积聚造成的部件锈蚀，半剖视的建模方式也清晰展示了内部流道的走向，方便设计人员在进行管路系统三维排布时，直观判断润滑器的安装方向是否合理，注油操作是否存在空间阻碍，也可作为蒸汽管路运维培训的直观教具，帮助运维人员快速理解设备的内部结构与操作原理。
