弹性膜片式挠性联轴器结构设计

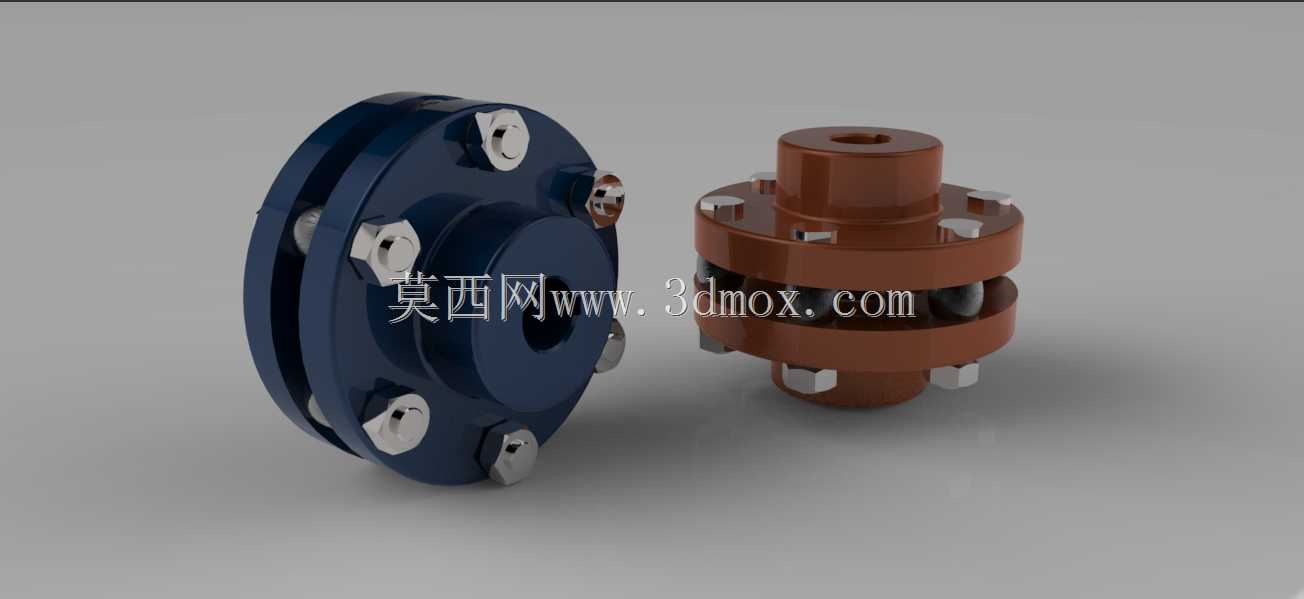

　　在各类工业传动系统的轴系布局中，两轴对中误差带来的附加载荷一直是影响传动件寿命的核心问题，这类挠性联轴器正是为解决这一工程痛点设计的传动连接件，广泛应用在泵组驱动、伺服传动、风机连接、精密输送设备的轴系对接场景中，区别于刚性联轴器完全无补偿能力的特性，这类结构可以在不中断扭矩传递的前提下，抵消两轴间存在的径向偏移、角向偏斜以及轴向窜动，避免轴端承受额外的交变弯曲应力，保护轴承、密封件等易损部件。从结构组成来看，这套联轴器分为两个半联轴节主体，中间依靠叠层弹性膜片作为挠性传力元件，半联轴节一端加工有标准轴孔与键槽，用于和主动、从动轴实现周向固定，靠近对接端的法兰面均匀分布螺栓安装孔，通过高强度锁紧螺栓将膜片组分别与两侧半联轴节压紧，

　　扭矩从主动侧半联轴节输入后，通过螺栓摩擦力传递到膜片组，再经另一侧螺栓传递到从动侧半联轴节输出，整个传力路径无相对滑动、无传动间隙，非常适合有正反转切换、高精度传动要求的场合。设计这类联轴器时，首先要根据传递额定扭矩核算膜片的厚度与叠层数量，膜片通常采用高强度弹簧钢或者不锈钢材质冲压成型，叠层结构相比单片膜片能在保证扭转刚度的前提下，提升各方向偏移的补偿能力，避免单片结构在大偏角下出现应力集中断裂的问题；螺栓的排布需要做动平衡校验，所有安装孔的位置度公差控制在0.02mm以内，保证高速运转时不会出现偏心振动，半联轴节的轴孔长度需要匹配常用轴径的伸出台阶长度，避免安装时出现轴端顶死或者配合长度不足打滑的问题。从安装边界来看，

　　这类联轴器的径向最大轮廓尺寸根据适配扭矩不同覆盖多个规格，小扭矩规格外径可控制在60mm左右，适配10-25mm直径的轴系，大扭矩规格外径可做到200mm以上，适配最高80mm直径的传动轴，安装时需要预留的轴向操作空间仅需比联轴器总长度多出20-30mm即可完成螺栓锁紧，不需要像滑块联轴器、鼓形齿联轴器那样预留较大的轴向滑动空间，也不需要定期加注润滑脂维护，膜片本身的金属弹性可以在允许偏移范围内长期工作无磨损，日常运维仅需定期检查螺栓的锁紧力矩即可。在实际选型匹配时，需要先核算传动系统的峰值扭矩，将启动冲击、负载波动的工况系数纳入计算，避免膜片在过载情况下出现撕裂，同时要核对实际安装时的对中偏移量是否在产品允许的补偿范围内，

　　通常这类结构允许的角向偏斜在1度以内，径向偏移量根据规格不同在0.2-1mm区间，轴向窜动补偿量在1-3mm区间，如果现场对中偏差超出这个范围，就需要调整轴系安装位置或者选用补偿量更大的联轴器型号。相比其他类型的挠性联轴器，膜片式结构没有橡胶弹性元件，不存在橡胶老化、温度耐受范围窄的问题，可以在-40到150摄氏度的工况环境下稳定工作，也不会出现弹性元件磨损产生的碎屑，适合用在洁净车间、食品加工、有防爆要求的传动场景中，整个结构的转动惯量较低，响应速度快，在伺服电机、步进电机驱动的精密传动场景中，不会因为联轴器本身的惯量影响系统的动态响应精度。建模过程中需要重点关注膜片的折弯成型特征，叠层膜片在自由状态下存在微小的预变形量，安装压紧后会产生均匀的预紧应力，这部分结构细节如果省略，会导致后续做有限元应力分析时结果出现较大偏差，螺栓与法兰孔的配合间隙也要按照实际装配公差建模，避免做装配干涉检查时出现误判，半联轴节的轴孔键槽尺寸需要严格遵循GB/T1095的标准公差要求，保证和标准轴键的配合精度。
