多通油路集成阀块壳体结构设计

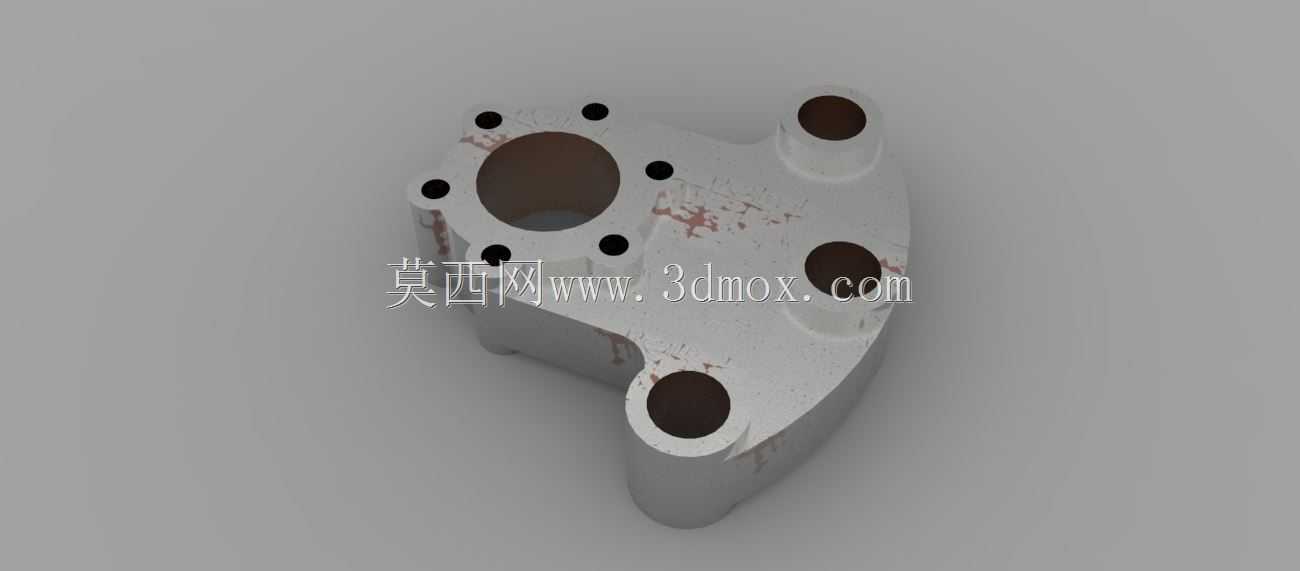

　　在液压传动系统的集成化设计场景中，这类多通油路集成阀块壳体是替代分散式管路连接的核心承载构件，常见于中小型液压站、工程机械液压控制单元、机床液压夹紧系统的阀组集成模块中，核心作用是将原本需要通过外接油管、管接头连通的多个液压阀、油路通道整合在单一壳体内，大幅减少管路接头的泄漏点，压缩液压系统的整体安装空间，同时提升油路排布的规整性，降低现场管路装配的工作量。从实际使用工况来看，这类壳体通常安装在液压阀组的安装基板上，表面的多个大直径通孔是不同压力等级油路的通流孔，分别对接压力油进油口、回油口、工作油口以及控制油口，孔位周边均匀分布的小直径螺纹孔是用于安装板式液压阀、管接头或者油路堵头的安装定位孔，

　　安装时通过内六角螺钉将阀件或者接头压紧在壳体的安装平面上，依靠结合面的精加工精度保证密封，部分高压工况下还会在结合面开设密封槽加装O型圈，避免高压油泄漏。设计这类壳体的时候，首先要根据系统的油路通径要求确定各个通油孔的直径，通油孔的孔径需要匹配油路的设计流量，避免通流面积不足造成油液流速过高引发的压力损失和油温升高，通常进油孔的通径要大于回油孔，控制油孔的通径可以适当缩小。孔位的排布需要优先保证各个油路之间不会出现壁厚不足的问题，尤其是高压油孔之间、高压油孔与壳体外壁之间的壁厚，需要根据系统最高工作压力进行强度校核，避免受压后出现壳体开裂或者油液串通的问题。壳体的外形轮廓是根据内部油路的走向以及外部安装空间的边界来确定的，

　　没有多余的冗余结构，所有的安装平面都需要经过铣削加工保证平面度，确保阀件安装后不会出现倾斜导致的密封失效。从安装边界来看，这类壳体的底部通常是平整的安装基准面，可以直接固定在液压站的阀组安装板或者设备的机架上，各个外接油口的朝向会根据实际管路排布的方向设计，避免安装后出现管路干涉的问题，部分突出的圆柱凸台是为了加长油孔的导向长度，避免外接接头拧入后出现螺纹咬合不足的问题，同时也能增强油孔部位的结构强度，承受接头安装时的拧紧力矩。在实际建模过程中，需要先梳理清楚整个液压回路的油路连通关系，确定哪些孔之间需要在壳体内部打通形成内部流道，内部流道的转弯处要尽量避免直角尖角，减少油液流动的阻力，

　　同时要注意内部流道不要和安装螺钉的螺纹孔出现贯通，避免螺钉拧入后堵塞油路或者造成油液泄漏。壳体的材质通常根据工作压力选择，中低压工况可以选用铝合金材质降低整体重量，高压工况则需要选用铸铁或者锻钢材质保证结构强度，建模时需要预留出足够的加工余量，尤其是各个安装平面和孔位的加工余量，避免后续机加工后出现尺寸超差。另外，这类集成壳体的设计还要考虑后续的维护便利性，各个油口的位置要方便扳手操作拧紧接头，需要安装压力表、传感器的预留孔位要设置在便于观察和接线的位置，壳体的最低位置通常会预留泄油孔，方便维护时排空壳体内的残留油液。不同于分体式的管路连接结构，集成式的阀块壳体可以将多个液压阀件紧凑地安装在同一个平面上，大幅缩短油路的长度，减少油液在管路中的压力损失，同时因为减少了大量的管接头和外接管路，系统的故障点也会相应减少，日常维护时只需要检查各个阀件的结合面是否有泄漏即可，不需要排查大量外接管路的接头松动问题。在进行三维建模的时候，要特别注意各个孔位的同轴度和位置度公差，尤其是和液压阀件对接的安装孔位，位置度偏差过大会导致阀件安装后油口错位，造成油液通流不畅甚至完全堵死，安装螺纹孔的深度也要符合标准要求，避免螺钉拧入深度不足导致阀件压紧力不够，或者拧入过深顶坏壳体内部的油路。壳体的边角位置通常会做倒角处理，避免安装和搬运过程中锋利的边角划伤操作人员，同时也能去除机加工产生的毛刺，防止毛刺脱落进入油路造成阀件卡滞。
