DIY胶片数字化幻灯片扫描设备结构

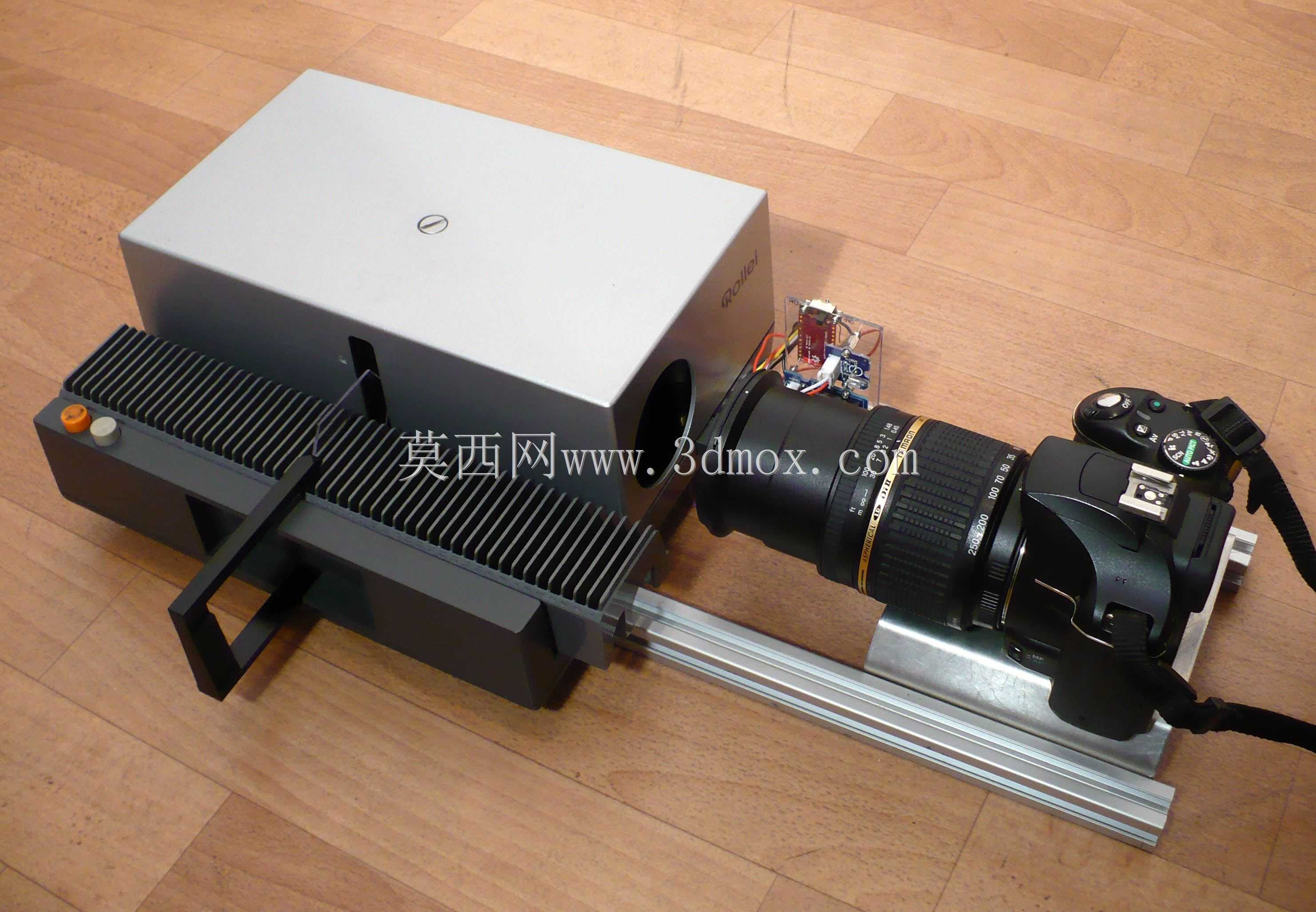

　　在胶片影像数字化的细分作业场景中，这类基于经典投影机身改装的扫描设备，主要面向存量胶片素材的高精度数字化转换需求，区别于商用级高速扫描设备的批量作业逻辑，该结构更适配小批量、高还原度的个人或小型工作室胶片翻拍作业，可覆盖135规格幻灯片的逐帧扫描需求，解决老旧胶片素材存储易损、查阅不便的实际问题。从功能实现逻辑来看，整套结构依托成熟的Rollei P35A投影光路作为基础载体，光路部分保留原设备的均匀漫射照明结构，避免翻拍过程中出现局部过曝、光照不均的问题，成像端搭载Pentax Kx单反机身作为图像采集单元，配合Tamron SP-AF-Di 90mm微距镜头实现胶片帧的满幅成像，微距镜头的高解析力可充分还原胶片乳剂层的细节纹理，

　　相比普通翻拍架搭配标准镜头的方案，边缘画质衰减控制更优，可减少后期校正的工作量。结构设计上，整套设备采用线性导轨作为进给导向载体，胶片承载滑台通过滑块与导轨配合，可实现沿光路轴向的精准位置调整，同时滑台配套胶片定位卡槽，可将单片幻灯片精准固定在光路焦平面位置，卡槽边缘设置弹性压片结构，避免胶片翘曲导致的成像虚焦问题；投影机身与相机安装座分别固定在导轨两端的安装基板上，基板与导轨通过T型螺栓锁紧，可根据镜头焦距、光路长度灵活调整两端间距，适配不同放大倍率的翻拍需求。设备的控制部分集成在机身侧方的小型控制盒内，集成滑台进给触发、照明光源开关、相机快门触发的联动逻辑，单帧扫描完成后可通过手动或电控方式推动滑台移动至下一帧位置，

　　相比纯手动逐片装夹的翻拍方式，装夹定位效率提升明显，同时可减少手指接触胶片乳剂面造成的污损。从安装边界来看，整套结构沿导轨轴向的总长度控制在600mm以内，横向宽度不超过250mm，机身主体高度约180mm，可直接放置在常规工作台面上使用，不需要额外的安装固定支架，底部设置防滑橡胶垫，避免作业过程中设备移位导致的光轴偏移；导轨采用常规15mm规格线性导轨，配件通用性强，后期维护更换成本较低，所有安装基板采用铝合金板材铣削加工，在保证结构刚性的前提下控制整体重量，单人即可完成设备的搬运与位置调整。在实际作业过程中，该结构的光路密闭设计可有效规避环境杂光对成像的干扰，机身顶部设置的状态指示灯可直观显示光源工作、快门触发的状态，

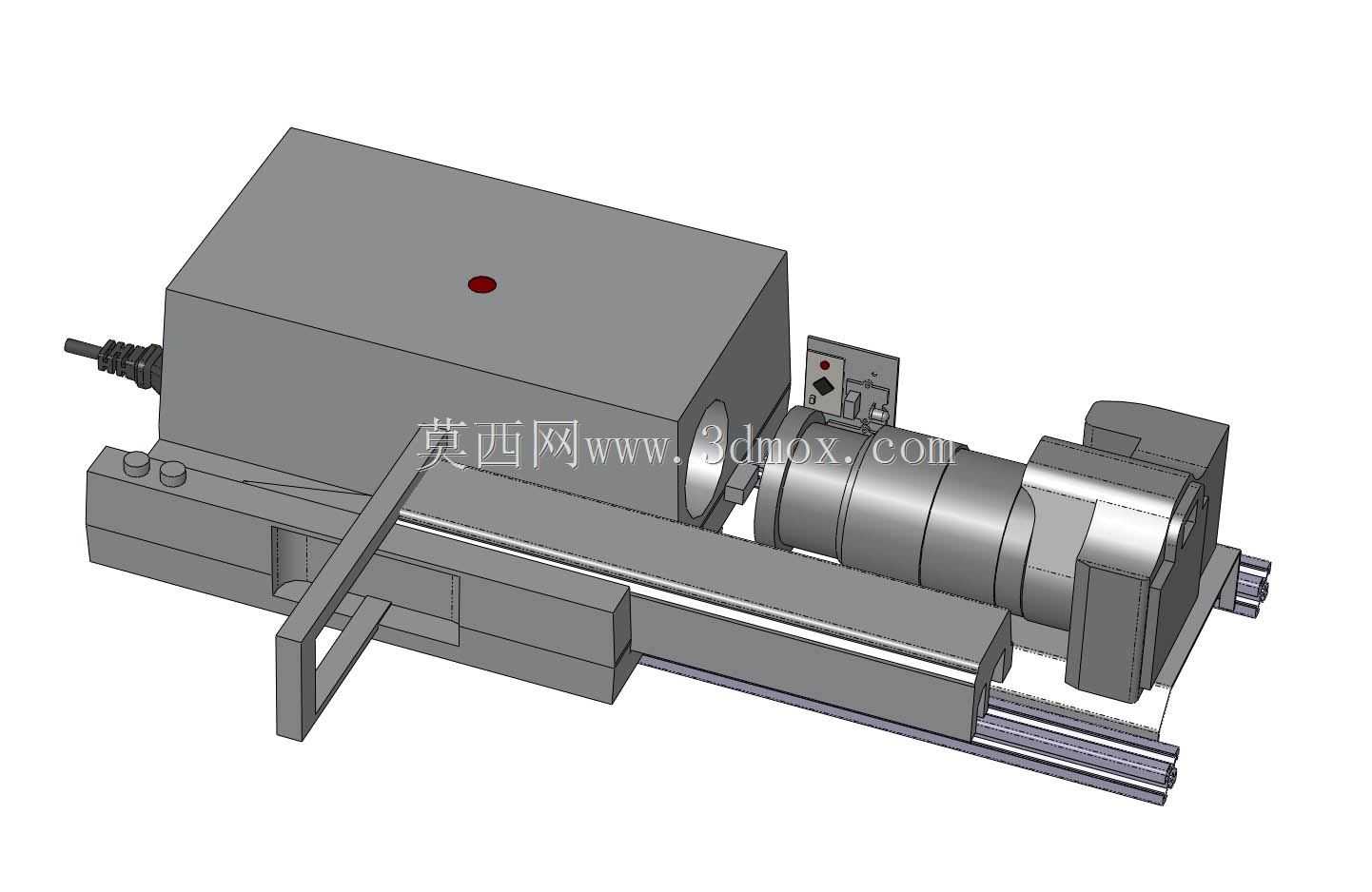

　　侧方预留的线缆走线槽可将光源供电线、相机快门线规整收纳，避免线缆拖拽影响滑台移动；相比市售的专用胶片扫描仪，该改装结构的核心成像部件可复用现有摄影器材，光路部分依托成熟投影设备的均匀照明设计，在控制整体成本的前提下，可达到接近专业级扫描设备的成像质量，尤其适合具备一定动手能力的影像从业者、胶片爱好者自行搭建使用，结构中所有非标准零部件均可通过常规机加工方式制作，没有复杂的曲面结构与特殊加工要求，建模过程中可直接调用标准导轨、紧固件、相机卡口的通用模型，仅需针对安装基板、胶片滑台、镜头接圈等定制件做针对性结构设计，装配过程中通过调整安装座的位置公差，可保证光轴与导轨轴向的平行度，避免出现画面一侧清晰一侧虚焦的问题。
