拉塔椭圆形444铰接式连接臂结构

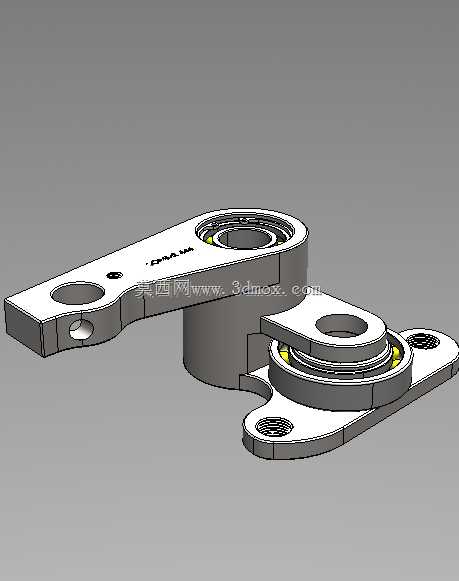

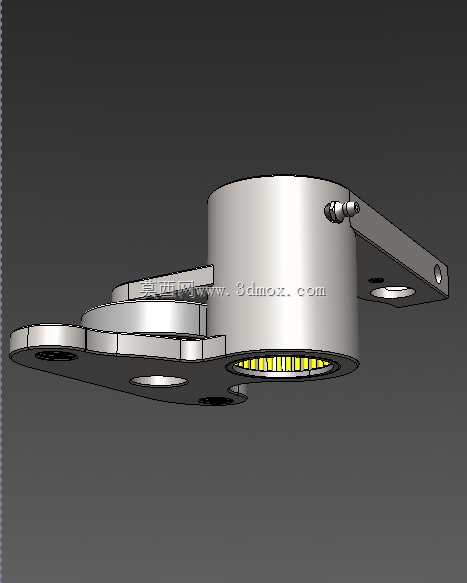

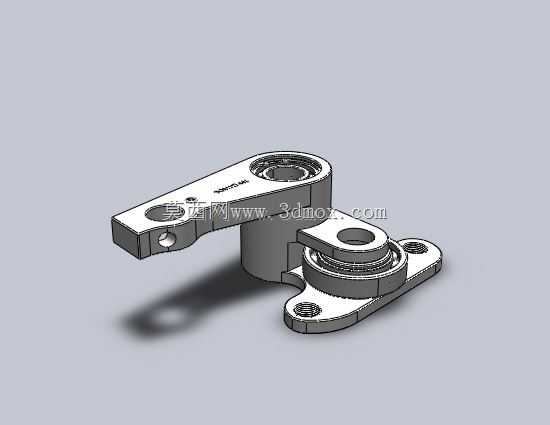

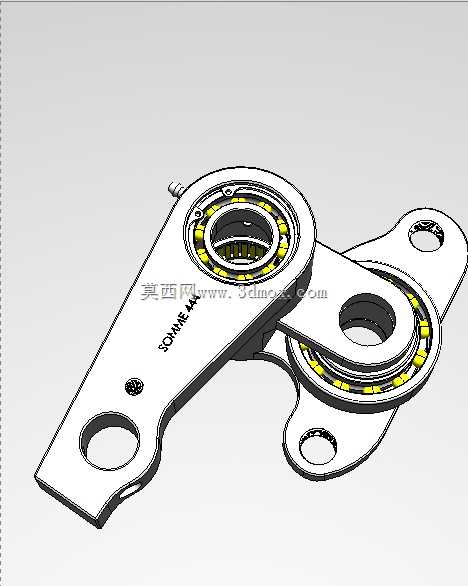

　　这类铰接式连接臂构件，常应用在需要实现定角度往复摆动、多节点联动传力的机械工位中，比如工装夹具的开合联动结构、小型专用设备的角度调节支撑部位、轻工机械的执行端传动链路里，承担着传递扭矩、限定摆动轨迹、连接两个相对运动构件的核心作用。从结构本身来看，构件采用双片叠合铰接的设计思路，主体臂身采用冲压成型的金属板材构型，臂身预留的多个安装孔分别对应固定端铰接点、执行端连接点以及辅助定位点位，铰接位置集成了满装滚针轴承组件，能够在承受径向载荷的同时，大幅降低铰接转动过程中的摩擦阻力，避免长期往复摆动出现的铰接位卡滞、磨损旷量问题。设计过程中，首先要明确两个安装端的相对运动轨迹，通过运动仿真校核臂身在最大摆动角度下的干涉边界，

　　确保臂身轮廓在全行程内不会和周边固定构件、传动部件产生剐蹭；臂身的厚度选择需要匹配额定承载下的抗弯强度，避免长期受交变载荷出现臂身塑性变形，铰接位的轴承选型要结合实际工况的转动频率、径向载荷大小确定滚针的直径与排布密度，同时预留轴承的安装定位台阶，防止轴承在转动过程中出现轴向窜动。从安装边界来看，固定端的安装孔位需要匹配对应基座的安装螺孔间距，孔位公差采用基孔制过渡配合，保证安装后臂身初始位置的定位精度，执行端的连接孔需要适配配套执行构件的连接轴径，孔口做倒角处理方便装配时的轴件导入，臂身的外轮廓做圆角过渡处理，一方面减少板材冲切后的应力集中点，提升构件的疲劳强度，另一方面也避免装配调试过程中锐边对操作人员造成划伤。

　　在实际使用场景中，这类铰接臂的摆动角度通常被限位结构约束在固定区间内，臂身表面的标识刻印可以帮助装配人员快速识别构件的安装方向，避免反向安装导致的运动轨迹错位；铰接位的轴承在装配时需要预填适配工况的润滑脂，轴承两侧的密封结构可以阻挡工况环境中的粉尘、碎屑进入轴承滚道，延长构件的维护周期。不同于一体式的刚性连接构件，这种带轴承铰接的双片叠合臂结构，能够在有限的安装空间内实现紧凑的摆动传动，不需要额外加装独立的铰接转轴组件，臂身本身的结构就集成了铰接支撑的功能，能够有效缩减整个传动链路的装配零件数量，降低整体结构的装配复杂度，同时也减少了多零件装配带来的累计误差，提升整个传动机构的运动精度。在结构细节处理上，臂身上的小型定位螺孔用于安装限位顶丝，能够在调试过程中微调臂身的初始零位，适配不同工位的行程需求，臂身的弯折角度经过反复校核，确保在最大载荷下臂身的应力分布均匀，不会出现局部应力过大导致的断裂失效问题。
