带法兰面六角防松锁紧螺母结构设计

　　在各类机电设备装配、工装夹具搭建、生产线运维的实际场景里，螺纹连接的防松可靠性一直是结构工程师选型时绕不开的核心考量点，尤其是存在持续振动、交变载荷的工况下，普通六角螺母极易出现螺纹副咬合失效、回转松脱的问题，轻则造成设备定位偏移、异响，重则引发连接件分离、安全事故。这款带法兰面的六角锁紧螺母，正是针对这类痛点做的结构优化设计，从实际装配的全流程需求出发，兼顾了安装便捷性、锁紧可靠性与受力均匀性。

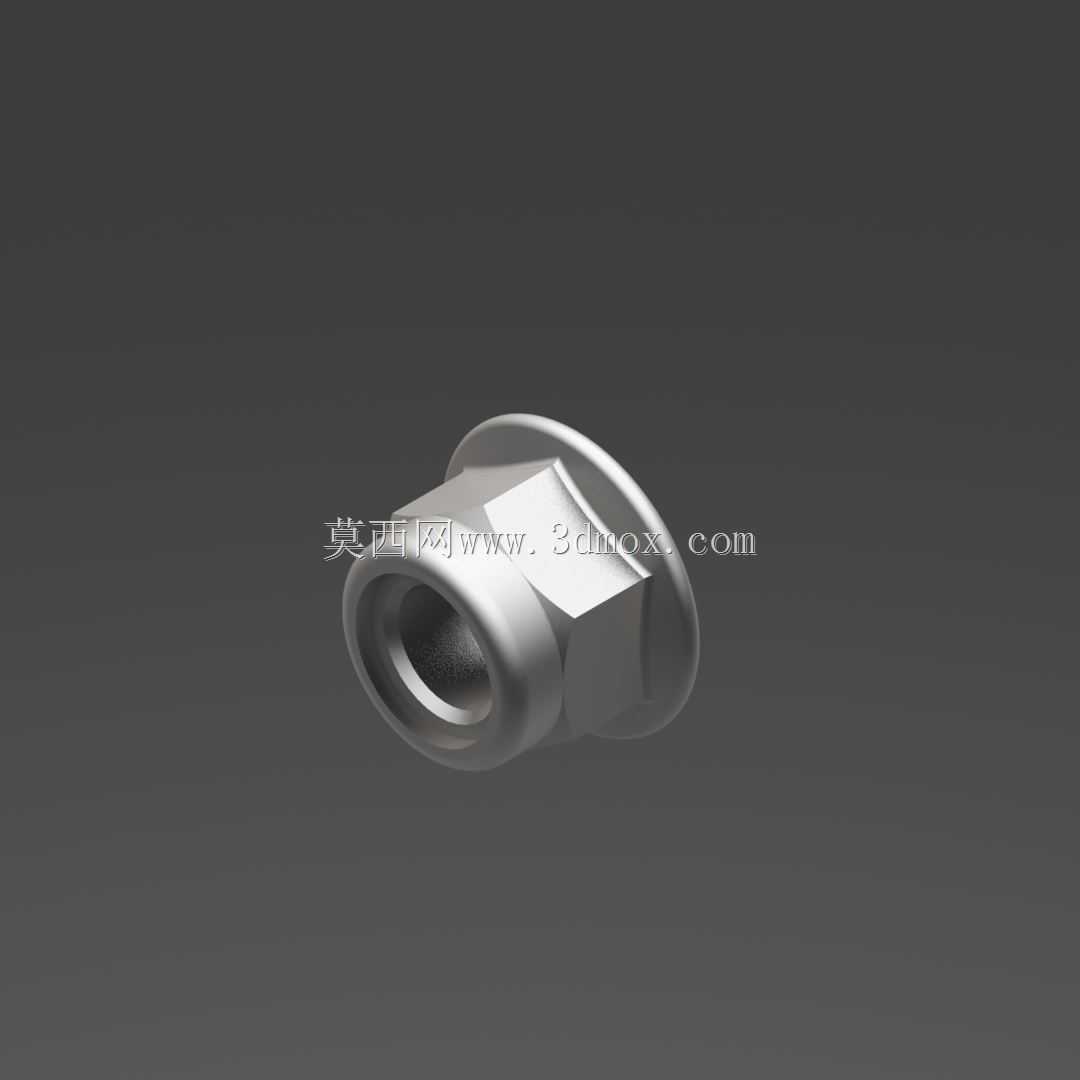

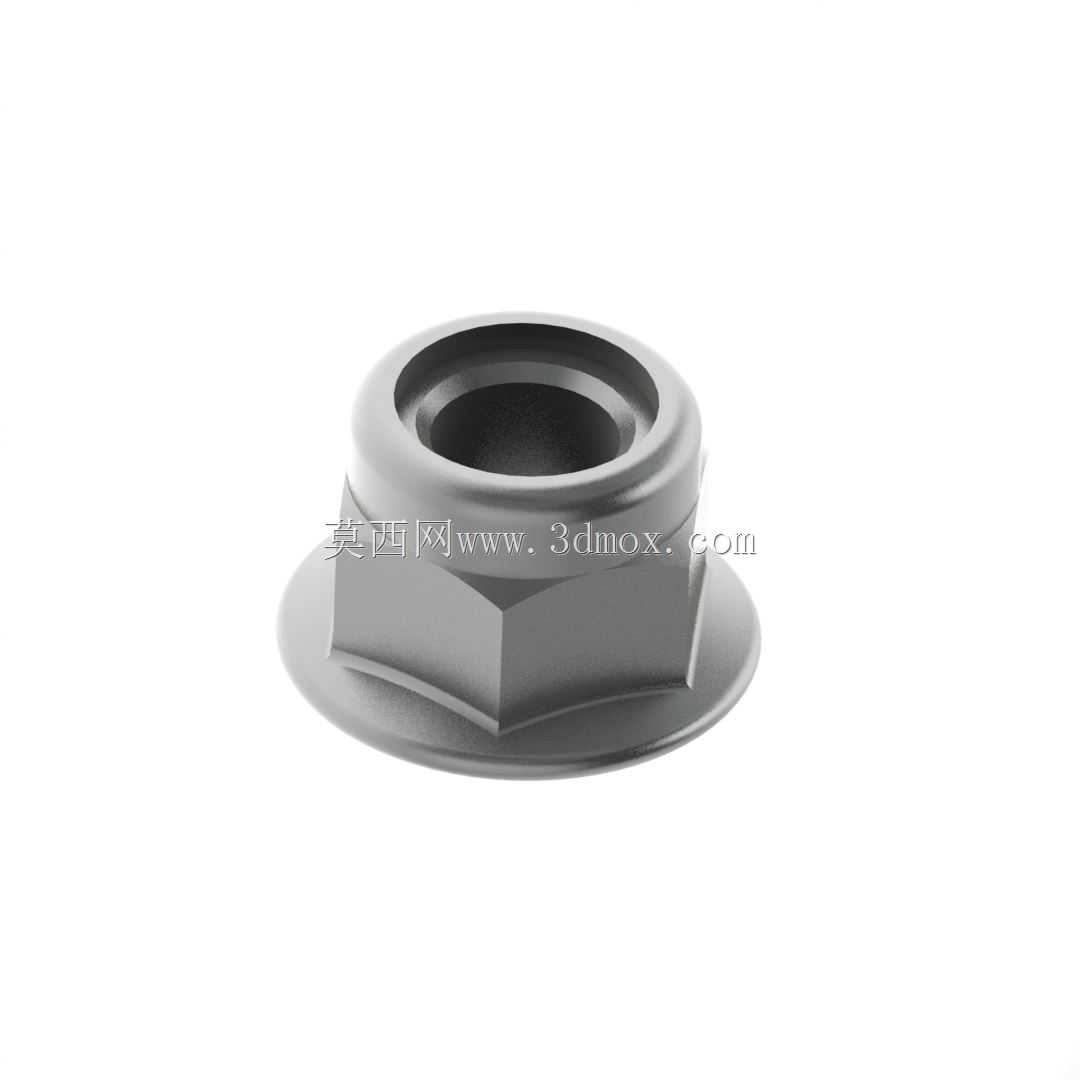

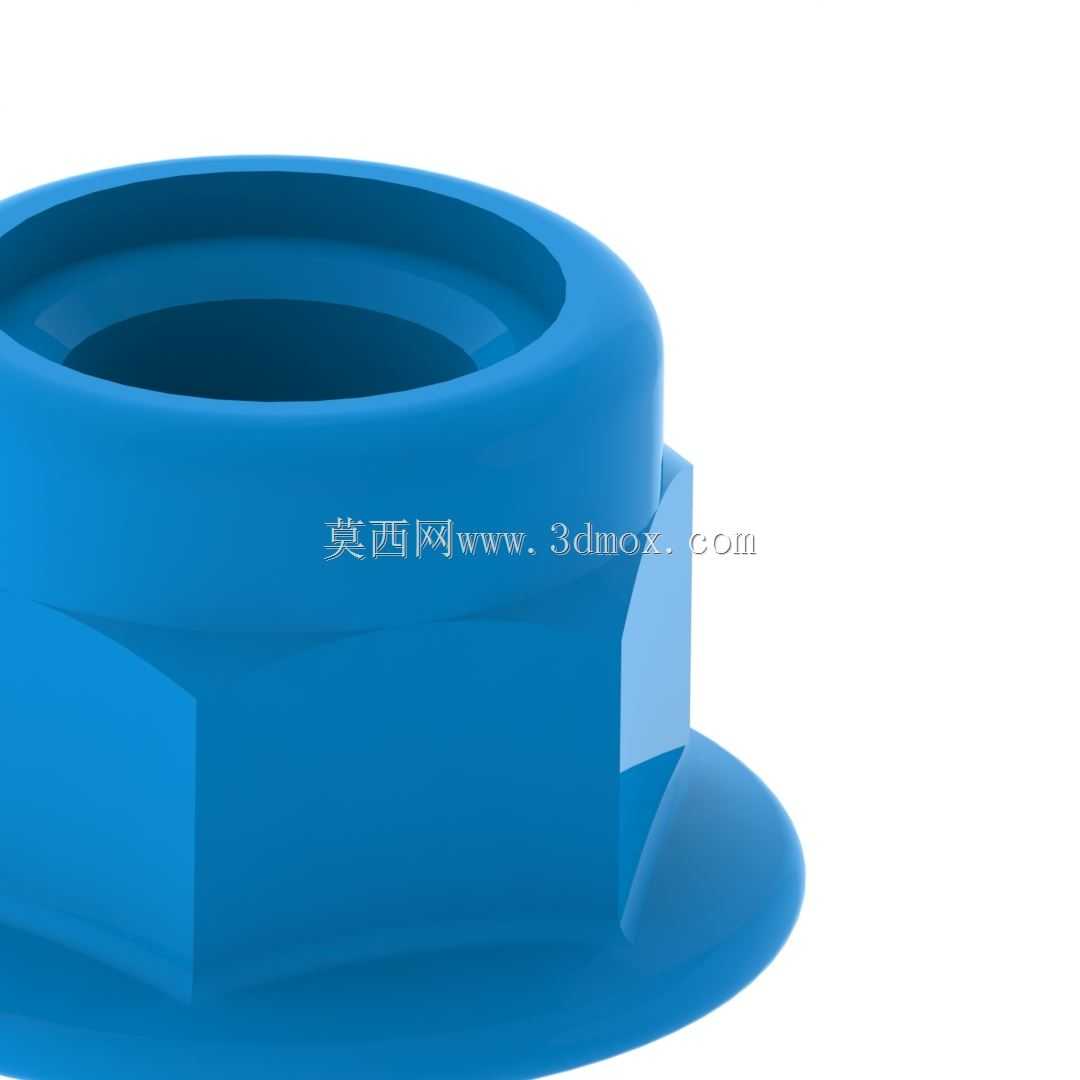

　　从结构设计逻辑来看，这款螺母整合了法兰支承面与六角施力段的复合结构，底部的法兰盘与六角本体为一体化成型结构，省去了单独搭配平垫圈的装配步骤，在批量装配场景下能有效减少零件分拣、配套的工时消耗。法兰支承面的外径大于普通六角螺母的对边尺寸，装配完成后与被连接件表面的接触面积更大，能够将螺纹锁紧产生的压应力更均匀地分散到接触面上，避免被连接件表面因局部压应力过大出现压痕、凹陷，尤其适配铝合金薄板、工程塑料件等表面硬度较低的被连接件，不会因为锁紧力集中造成基材破损。六角施力段保留了标准外六角的几何尺寸，能够完全适配常规开口扳手、套筒、电动拧紧工具的夹持规格，不需要定制特殊工装就能完成装配作业，现场运维时的工具兼容性极强，哪怕是没有专用工具的应急维修场景，也能借助常规五金工具完成拆装。

　　在防松功能的实现上，螺母的螺纹段做了针对性的结构优化，通过螺纹副的过盈配合设计，在拧紧过程中让内螺纹与外螺栓的牙型之间产生均匀的径向挤压力，增大螺纹副之间的静摩擦阻力，即便承受横向交变载荷、持续振动冲击，螺纹副之间也不会产生相对回转的间隙，从根源上降低松脱概率。和传统的弹垫防松、双螺母对顶防松结构相比，这种一体化的锁紧结构不会因为弹垫断裂、对顶螺母移位出现防松失效，长期使用的可靠性更高，也不需要额外增加防松零件的采购与装配成本。法兰面与六角本体的过渡位置做了圆弧倒角处理，既能够消除热处理过程中的应力集中点，提升零件整体的抗疲劳强度，也能避免装配过程中锐边划伤操作人员、刮损相邻零件的防护涂层。

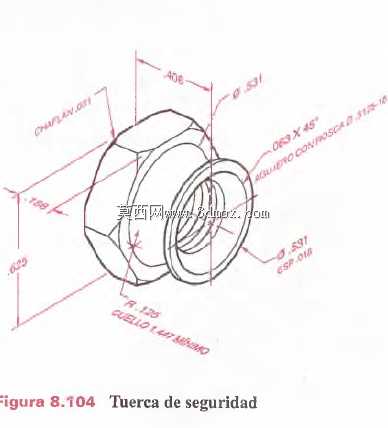

　　从安装边界与尺寸适配的角度来说，这款螺母的轴向总高度比同规格普通六角螺母加平垫圈的组合高度更小，能够适配安装空间局促、轴向尺寸受限的紧凑结构场景，比如小型自动化设备的内部机架连接、精密仪器的内部组件固定，不需要预留额外的垫圈安装空间就能完成锁紧。法兰面的下表面做了平整化处理，平面度控制在合理公差范围内，装配后不会因为支承面倾斜造成螺纹副承受附加弯曲应力，能够保证螺栓杆部始终处于轴向受拉的理想受力状态，延长螺纹连接的整体疲劳寿命。在实际选型应用中，这类螺母广泛覆盖了工业设备机架装配、输送线组件固定、工程机械检修维护、民用机电产品组装等多个场景，不管是静态的承重结构连接，还是动态的振动部件固定，都能提供稳定的锁紧性能。建模过程中严格遵循螺纹连接的公差配合规范，六角对边尺寸、法兰外径、螺纹公称直径、牙型角度等关键参数都匹配通用紧固件的互换性要求，设计完成的模型可以直接用于装配干涉检查、装配工艺模拟，也能导出工程图用于零件的机加工或者冷镦成型生产，结构细节上充分考虑了冷镦加工的工艺可行性，没有出现无法脱模、壁厚突变过大的工艺缺陷，能够直接对接量产加工的工艺需求。
