带开槽圆孔连接固定金属基座结构

　　这类带圆孔与开口槽的金属基座，在工业装配场景里的使用频率极高，不管是小型自动化生产线的型材框架拼接，还是重型设备的辅助支撑点位固定，都能见到这类构件的身影。它的核心作用是在两个需要相对位置可调的连接面之间，提供稳定的承重与定位过渡，相比全封闭孔位的固定块，底部的开口槽设计能大幅降低现场安装的对位难度，不需要把连接螺栓完全拧下就能完成基座的拆装与位置微调，在设备后期维护、工位调整的时候能省下不少拆装工时。

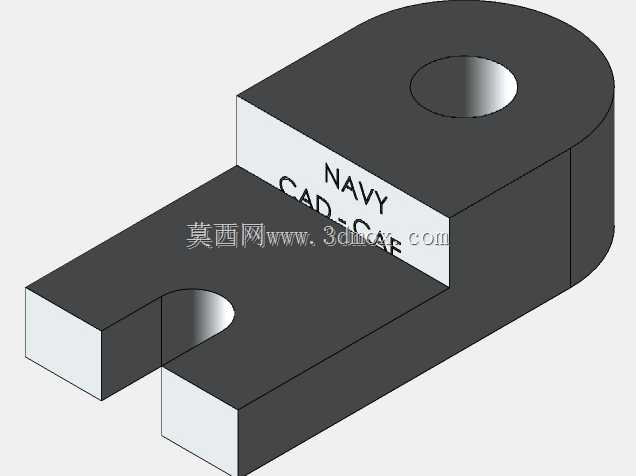

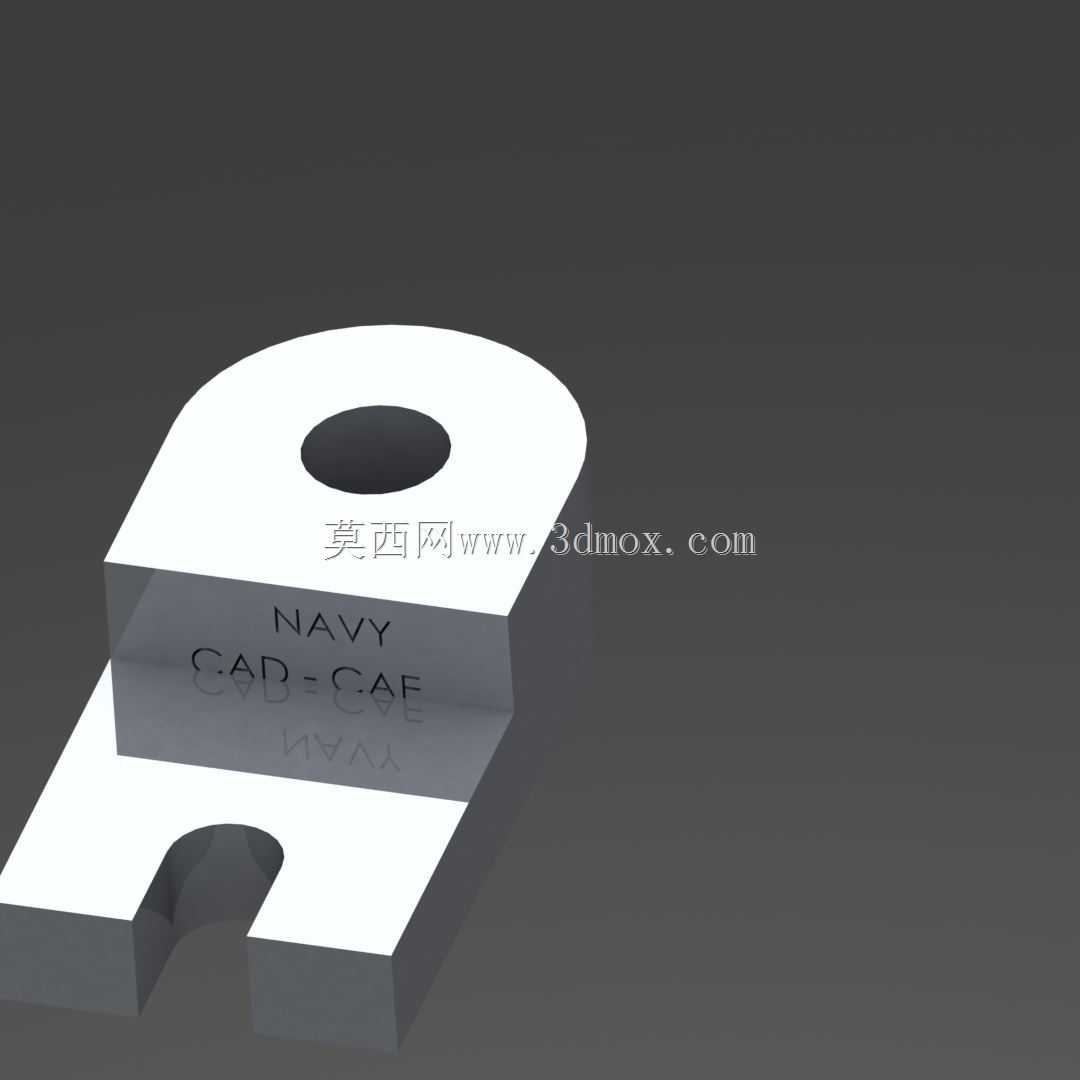

　　从结构设计逻辑来看，顶部的完整圆孔是主要的受力连接点位，加工时会严格控制孔的圆柱度与端面垂直度，保证穿入的连接螺栓能均匀受力，不会因为孔位偏斜产生附加的弯曲应力，影响连接的长期可靠性。基座的主体采用等厚的块状结构，上下两个平行平面需要做铣削加工，保证安装后两个连接面的贴合度，避免出现虚接导致的受力不均。侧面的阶梯过渡结构不是随意设计的，一方面是在保证整体结构强度的前提下，减少不必要的材料用量，降低构件自身重量，另一方面也能避开相邻安装位置的其他零部件，防止装配时出现干涉，很多设计新手做这类构件的时候容易忽略相邻部件的空间边界，往往会把基座侧面做成直上直下的结构，最后装配时才发现和旁边的管线、紧固件碰在一起，不得不返工修配。

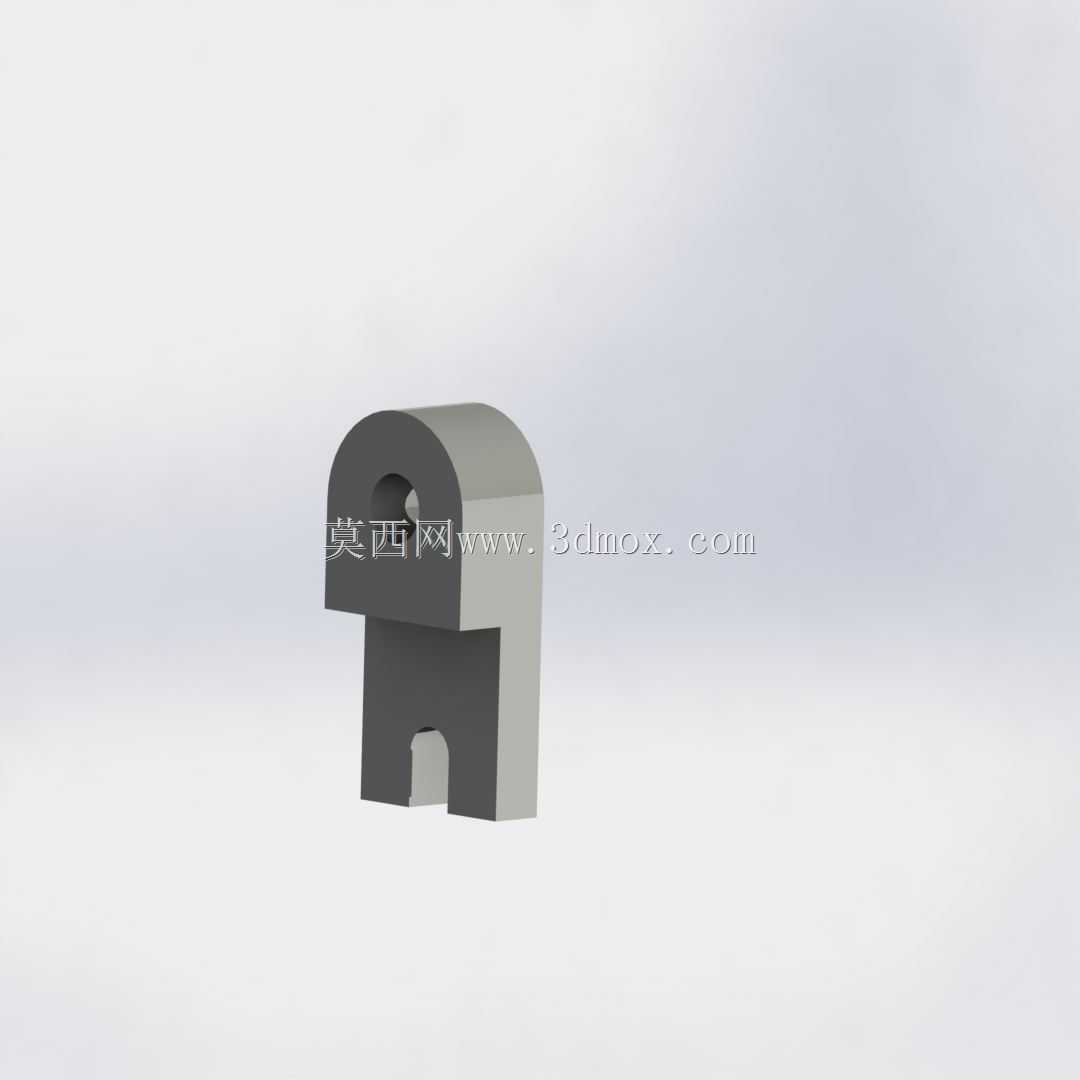

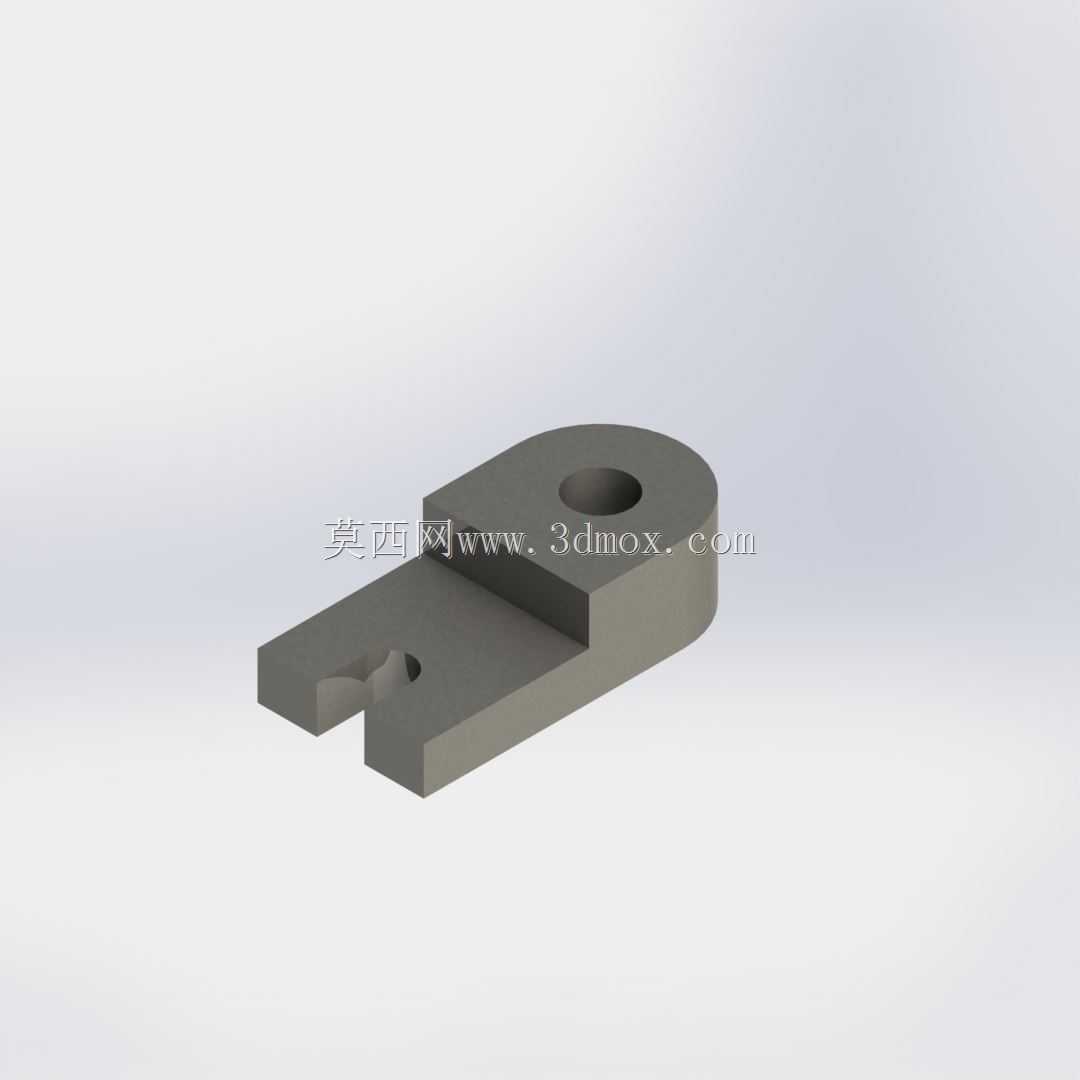

　　底部的开口槽宽度会比配套使用的螺栓公称直径大0.2到0.5毫米，这个间隙值是经过实际装配验证的，间隙太小的话，螺栓卡进槽里的阻力太大，现场调整的时候很难推动基座移位，间隙太大又会导致定位精度不足，设备运行时容易出现位置偏移。槽的末端做了圆弧过渡，避免应力集中，因为这个位置是槽口的应力薄弱点，如果做成直角结构，在长期承受交变载荷的情况下，很容易从直角位置产生裂纹，最终导致构件断裂。

　　实际选型应用的时候，需要先确认安装边界的尺寸，首先要保证基座的总厚度能匹配连接点位的空间高度，不能因为基座太厚导致螺栓旋入深度不够，也不能因为太薄导致承重能力不足。顶部圆孔的中心到基座底部端面的距离，要和配套连接件的孔位中心高匹配，不然安装后会出现别劲的情况。基座的整体宽度要小于安装面的可用宽度，两侧要留出至少2毫米的操作空间，方便拧紧螺栓的时候放置扳手。在有振动的设备上使用这类基座时，还需要在两个连接贴合面之间增加防滑垫片，配合槽口的螺栓防松结构，避免长期振动导致基座移位。

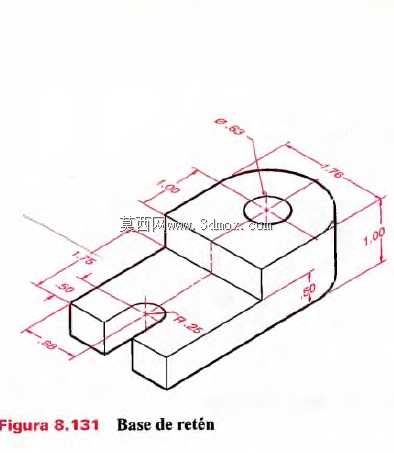

　　建模过程中，这类构件的特征逻辑很清晰，先绘制主体的拉伸轮廓，完成基础块体的构建后，再分别切除顶部的圆孔和底部的开口槽，最后处理边角的过渡特征，需要注意的是所有和安装相关的尺寸都要标注公差，尤其是孔位的中心距、两个安装平面的平行度，这些参数直接影响最终的装配效果。很多初学者建模时容易忽略拔模与加工倒角的细节，实际上这类金属机加工件的所有锐边都需要做小尺寸的倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员，另一方面也能引导紧固件顺利对位，提高装配效率。在不同的使用场景下，这类基座的材质选择也有区别，普通无腐蚀的室内环境用常规的45号钢做发黑处理就能满足需求，如果是在潮湿或者有弱腐蚀的环境下使用，就需要换成不锈钢材质或者做表面镀锌处理，提升构件的防锈能力。
