带腰型孔斜置安装座机械结构件

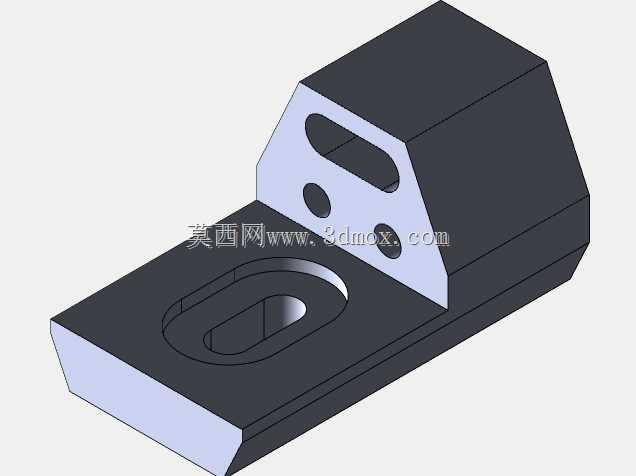

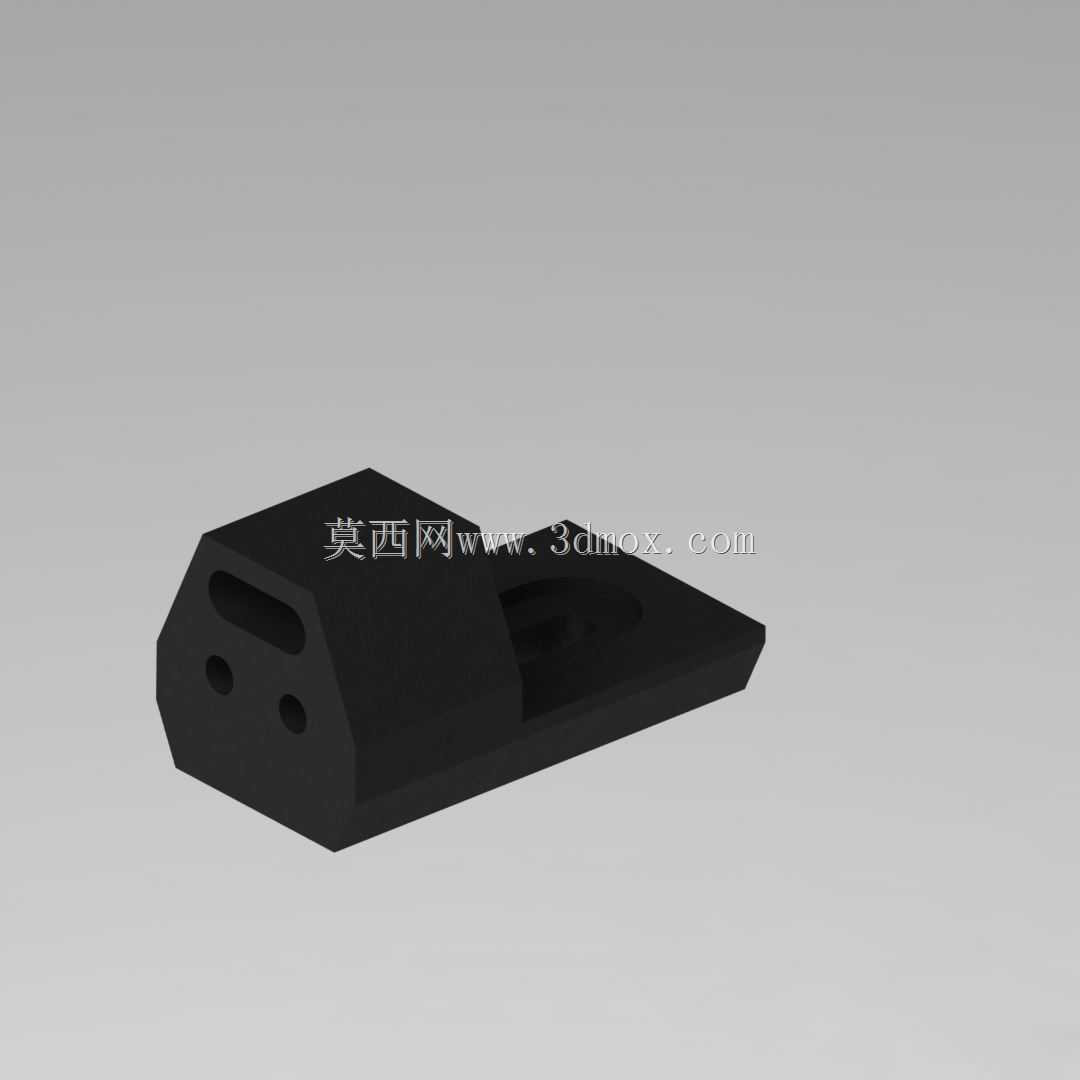

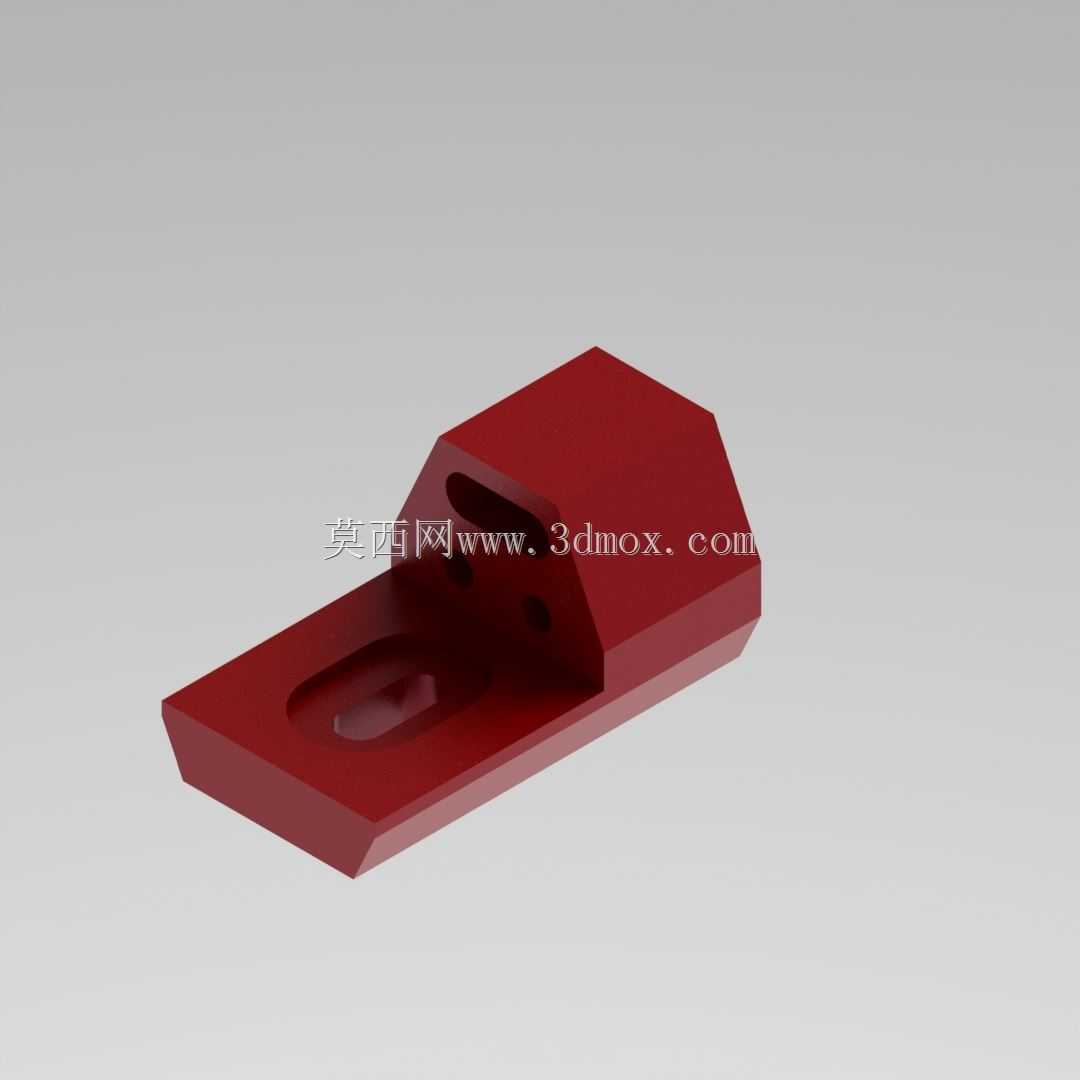

　　这类带腰型孔的斜置安装座，在小型动力单元周边的管路固定、传感器安装支架配套场景里十分常见，尤其是在紧凑型发动机周边的附属件安装工位，经常需要这类兼具平面固定与斜向支撑功能的结构件来完成部件的位置固定。从结构功能来看，底部的平板区域开有长圆形腰型孔，这类孔的设计核心是预留安装调整余量，现场装配时可以顺着腰型孔的长轴方向微调安装位置，抵消机架焊接、钣金加工带来的位置公差，避免硬装配导致的部件应力变形，也能适配同系列不同小改款机型的安装孔位偏差，减少备件的种类数量。斜向上延伸的立块部分做了斜切过渡，没有采用直角直连的结构，一方面是为了避让安装位周边的凸起管线、相邻部件的轮廓，避免安装后出现运动干涉，

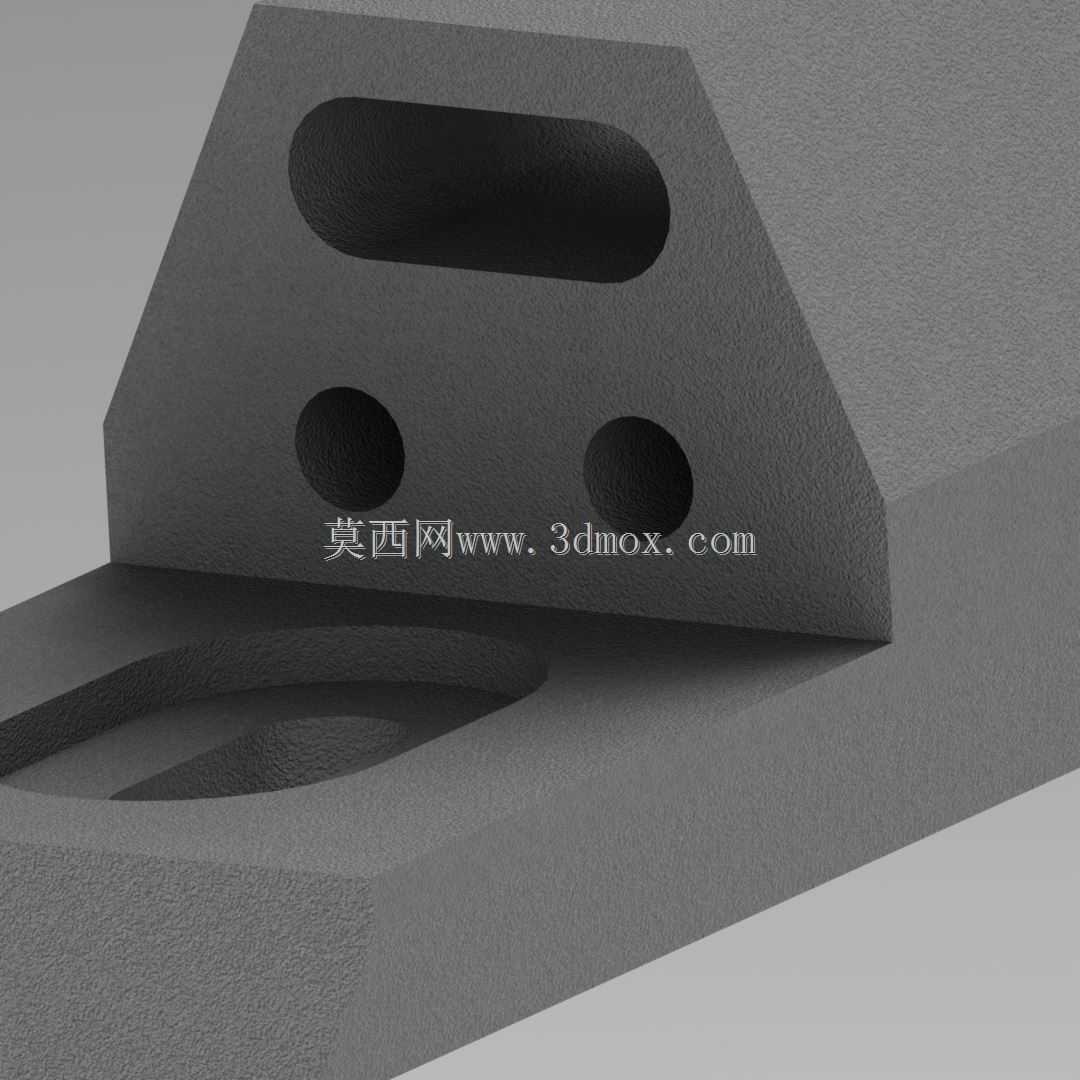

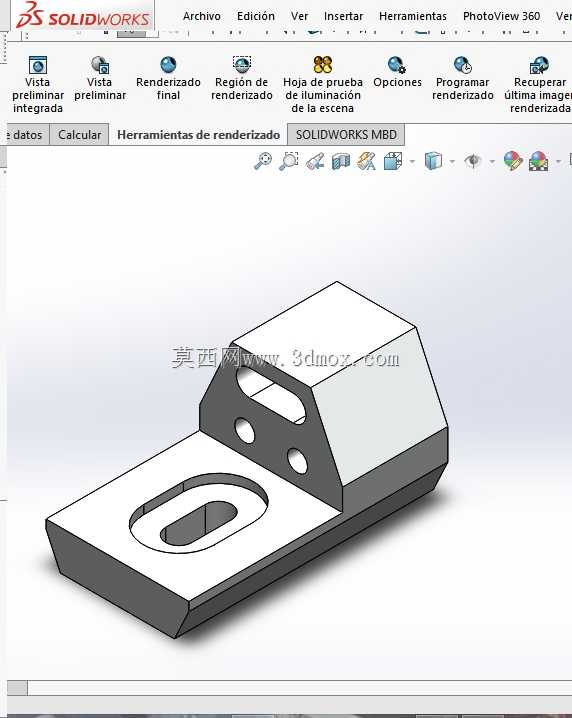

　　另一方面斜置的安装面可以让固定在其上的部件保持特定的倾斜角度，比如给油路检测传感器、小型行程开关提供符合检测要求的安装朝向，不需要额外再加装角度调整垫片。立块上开设的两个圆形通孔是用于穿装固定螺栓，顶部的镂空槽一方面是为了减少整体零件的重量，在满足结构强度的前提下降低材料消耗，另一方面也可以作为走线槽位，让固定在立块上的小型电气元件的线缆从槽内穿过，梳理线路走向，避免线缆被周边运动部件剐蹭磨损。从设计思路上看，这类零件的建模首先要确定底部安装面的基准平面，先绘制底板的外轮廓，切出两端的斜角，再拉伸生成底板实体，之后在底板上绘制腰型孔的草图，注意腰型孔的两端圆弧半径要和配套使用的固定螺栓外径匹配，

　　预留足够的间隙同时保证压紧面的接触面积足够，不会在螺栓锁紧时压溃零件表面。之后以底板的上表面为基准，按照实际需要的倾斜角度建立参考基准面，绘制立块的截面轮廓，拉伸生成立块实体，在立块和底板的连接位置做小尺寸的圆角过渡，避免应力集中，因为这类安装座在设备运行时会持续承受振动载荷，直角连接的位置很容易在长期振动下出现疲劳裂纹，圆角过渡可以分散应力，提升零件的使用寿命。立块上的两个安装孔要保证同轴度公差，避免螺栓穿装时出现别劲的情况，顶部的镂空槽要和两个安装孔保持足够的壁厚距离，避免孔位周边的结构强度不足，螺栓锁紧时出现开裂。从安装边界来看，这类零件的底板厚度通常根据实际承载的部件重量选择，常规用于固定小型传感器、管路卡扣的版本，

　　底板厚度在3-5mm即可，整体长度控制在60-80mm区间，宽度在30-40mm，立块的高度根据需要的安装高度确定，斜置角度通常在30度到45度之间，适配大部分需要倾斜安装的小型元件的角度要求。安装时底板通过腰型孔配合螺栓固定在机架的安装平面上，调整好位置后锁紧螺栓，需要固定的部件通过立块上的两个圆孔用螺栓锁紧，安装完成后要确认部件的朝向符合检测或固定要求，周边没有干涉部件，线缆可以顺利从顶部镂空槽穿出，不会和周边的运动部件、高温部件接触。这类结构件虽然外形简单，但在实际设备装配中承担着很重要的衔接作用，很多现场装配的适配问题都可以通过这类小结构件的灵活设计来解决，不需要对主机架进行二次加工，降低现场改造成本，也提升了设备装配的灵活性。建模过程中要注意各个特征的拔模角度，如果是采用注塑或者压铸工艺生产的版本，要在垂直于开模方向的面上添加合适的拔模斜度，方便零件脱模，如果是采用机加工方式生产的版本，要注意各个加工面的粗糙度要求，安装面的粗糙度要达到Ra3.2以下，保证螺栓锁紧时的摩擦力足够，不会在设备振动时出现松动。另外在零件的棱边位置要做小的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员，也避免毛刺脱落掉入设备内部造成卡滞故障。
