双法兰式支撑连接固定支座结构

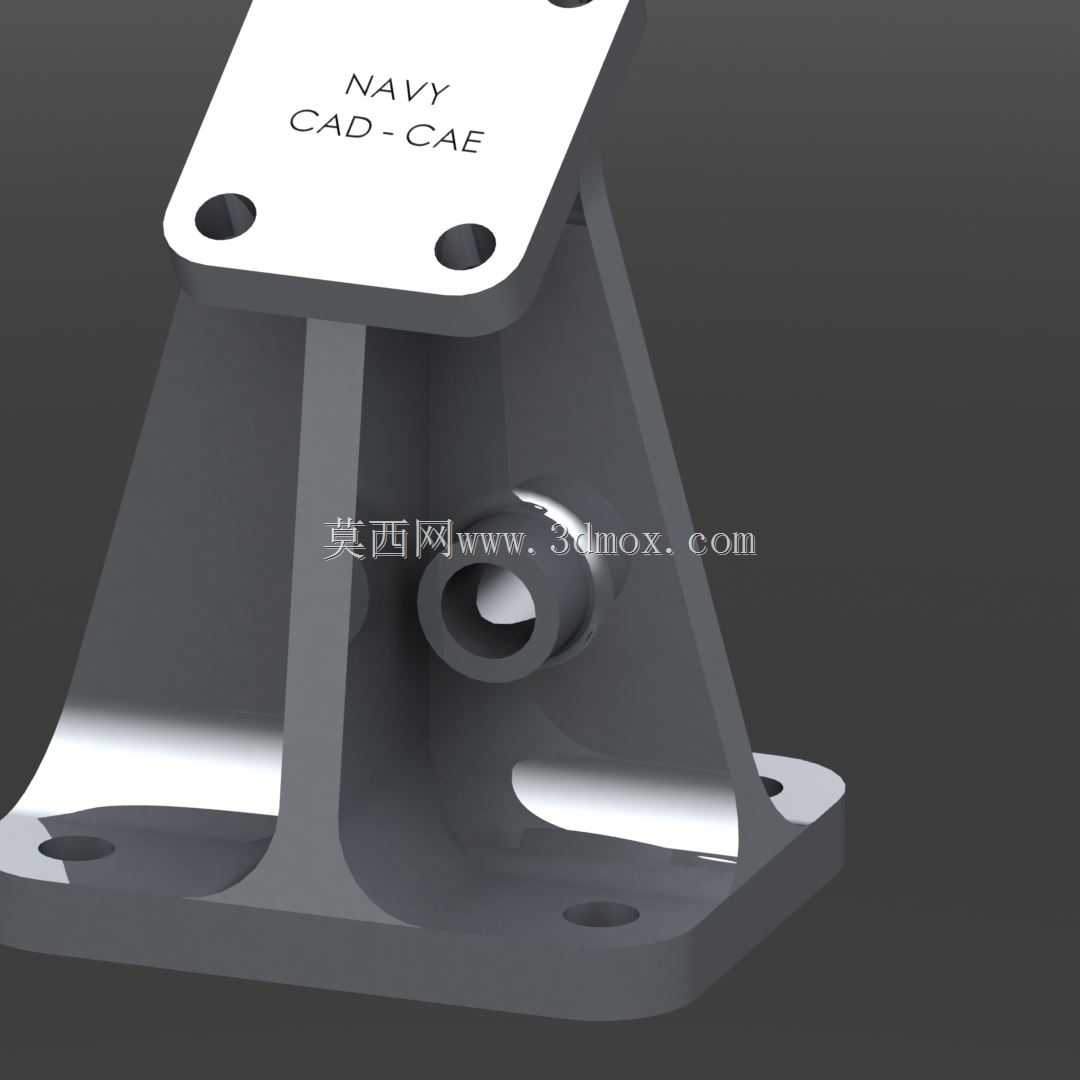

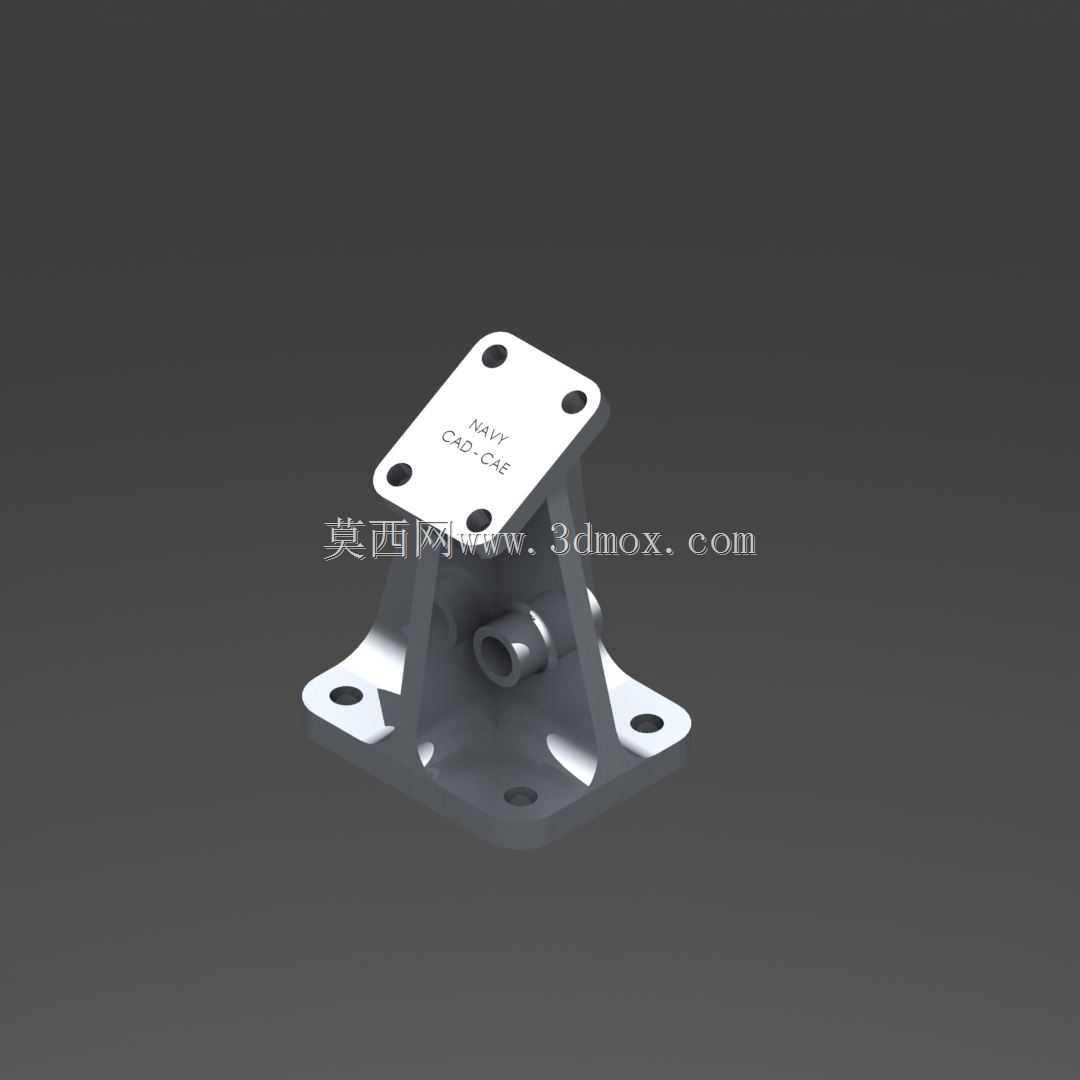

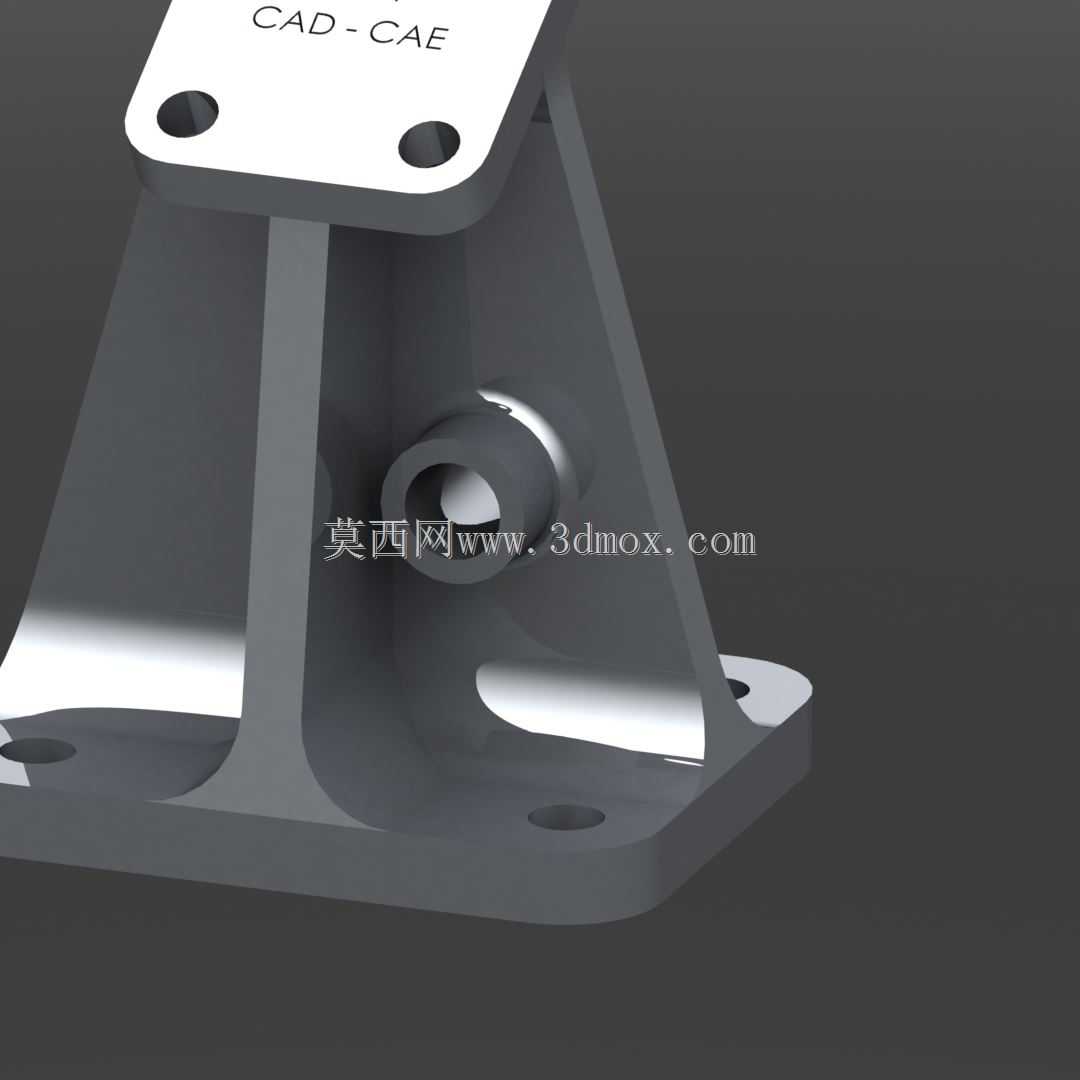

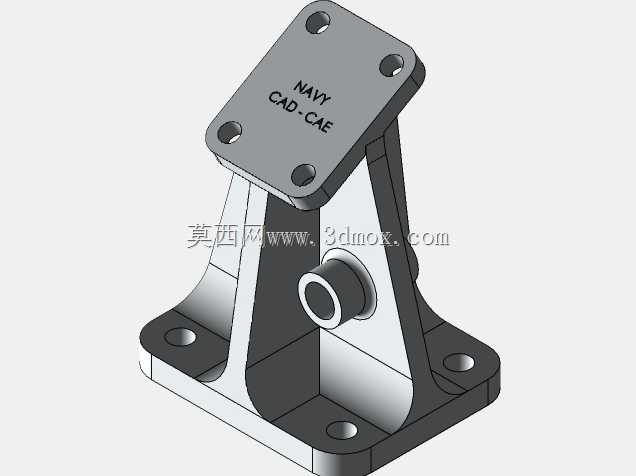

　　这类双法兰支撑支座在工业设备的管路布设、轻型执行元件安装场景中应用十分广泛，常见于气动回路的阀组固定、小型流体管路的跨距支撑、轻型检测元件的安装定位环节，主要承担两个安装面之间的载荷传递、位置保持功能，同时兼顾侧向接口的连通适配需求。从结构功能来看，上下两个法兰安装面分别对应不同的对接基体，上方法兰的四个安装孔用于对接待固定的功能元件，下方法兰的四个安装孔用于将整个支座固定在设备机架或者安装基板上，中间的立板加筋结构承担垂直方向的压载、水平方向的剪切载荷以及小幅的振动冲击载荷，侧向的通孔接口可用于穿设管线、连接小型快插接头，或是作为定位销的配合孔使用，避免安装时出现周向转动错位。设计这类支座时，首先要核算安装面的平面度公差，

　　上下法兰的安装贴合面平面度需要控制在0.1mm以内，保证安装后不会出现局部应力集中导致的支座变形；筋板的厚度设置需要匹配额定承载需求，常规轻型应用场景下筋板厚度取立板厚度的0.8倍即可，既可以避免材料冗余增加整体重量，也能保证足够的抗扭、抗弯刚度，不会在长期交变载荷下出现筋板根部开裂的问题。安装边界方面，上方法兰的安装孔采用对称分布设计，孔位中心距适配常规的小型阀类、传感器类元件的安装尺寸，安装孔为沉孔设计，可将内六角螺栓的头部完全埋入法兰面内，避免螺栓头突出干涉上方对接元件的安装平面；下方法兰的安装孔同样采用对称分布，孔位中心距比上方法兰更大，提升支座固定在基板上的抗倾覆能力，法兰边缘做了小圆角过渡，

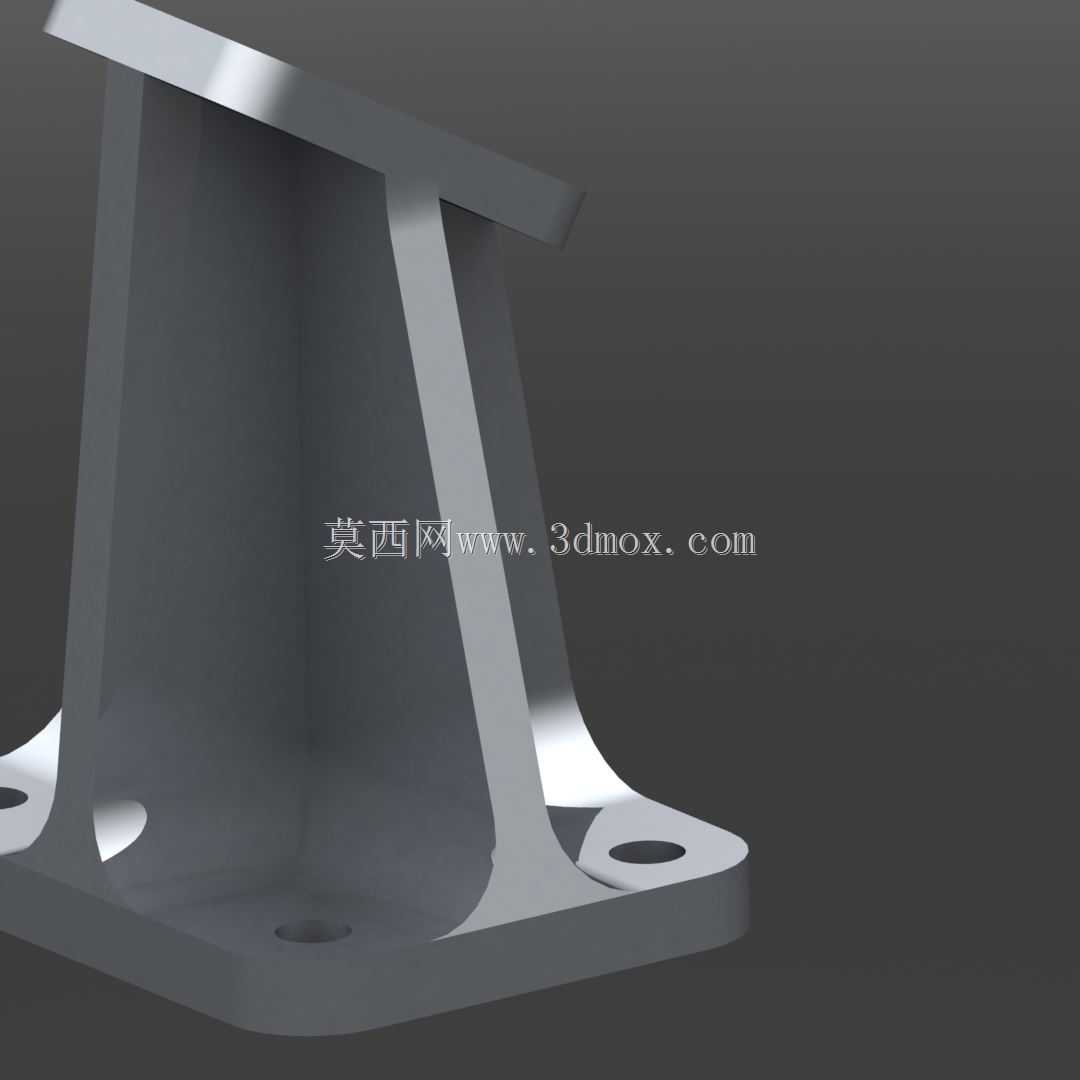

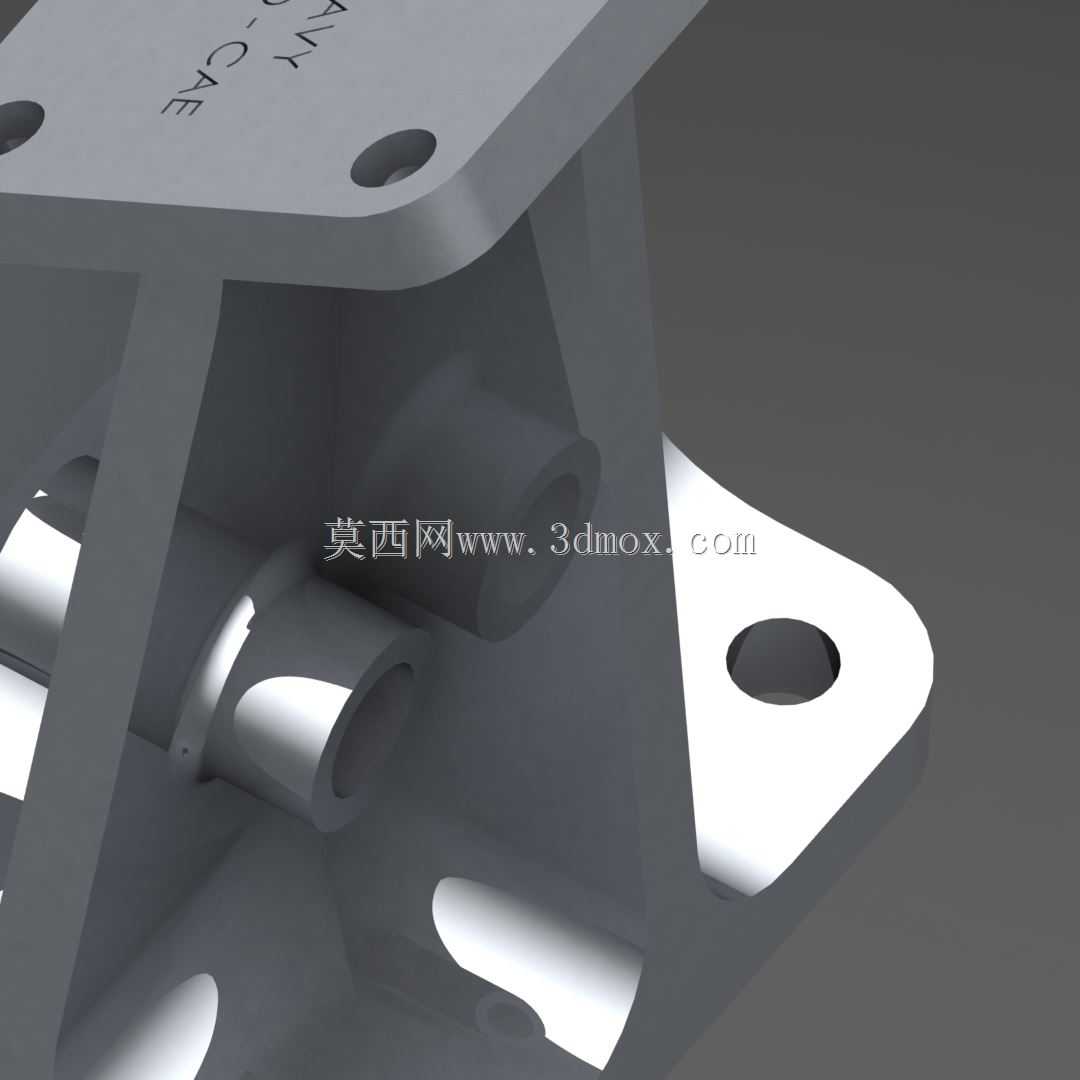

　　避免安装操作时锐边划伤操作人员。侧向的通孔轴线与上下法兰面保持平行，孔口做了倒角处理，方便管路或者接头的插入装配，孔的内径公差取H7级别，既可以满足间隙配合的穿管需求，也能满足过渡配合的定位销安装需求。实际应用中，这类支座常采用铝合金压铸或者碳钢焊接后机加工的工艺制作，铝合金材质的支座多用于对重量有要求的移动设备、轻型自动化设备上，碳钢材质的支座多用于固定布设的工业管路、重载阀组的支撑场景，表面可根据使用环境做阳极氧化或者喷塑处理，提升抗锈蚀能力。建模过程中需要重点关注筋板与法兰、立板连接处的圆角过渡，避免直角连接处出现应力集中，尤其是在承受振动载荷的应用场景下，圆角半径不能小于2mm，否则长期运行后容易在应力集中位置产生疲劳裂纹。

　　上下法兰的安装孔位置度公差需要控制在0.05mm以内，保证对接安装时螺栓可以顺利穿入，不需要额外修锉孔位，降低现场安装的调整工作量。支座的整体高度可以根据实际安装空间的跨距进行参数化调整，调整高度时只需要同步修改立板和筋板的高度尺寸，法兰部分的安装尺寸保持通用化，即可适配不同的安装间距需求，实现同一系列支座的模块化选型，减少重复设计的工作量。在设备布局设计阶段，选用这类支座时需要提前核算安装空间的垂直净空，以及侧向接口的操作空间，保证接头安装、螺栓紧固时有足够的扳手操作空间，避免出现安装后无法拧紧螺栓、无法插拔管路的问题。另外，支座的承载能力需要根据实际载荷进行校核，当承受偏心载荷时，需要适当增加筋板厚度或者加大下方法兰的安装孔分布直径，提升整体的抗倾覆力矩，避免偏心载荷导致支座变形或者固定螺栓断裂。这类结构的通用性较强，通过调整法兰尺寸、筋板厚度、整体高度、侧向接口尺寸，可以衍生出适配不同载荷、不同安装空间的系列化产品，覆盖从轻型检测元件支撑到中型阀组固定的多种应用场景，是机械结构设计中十分常用的一类支撑连接零件。
