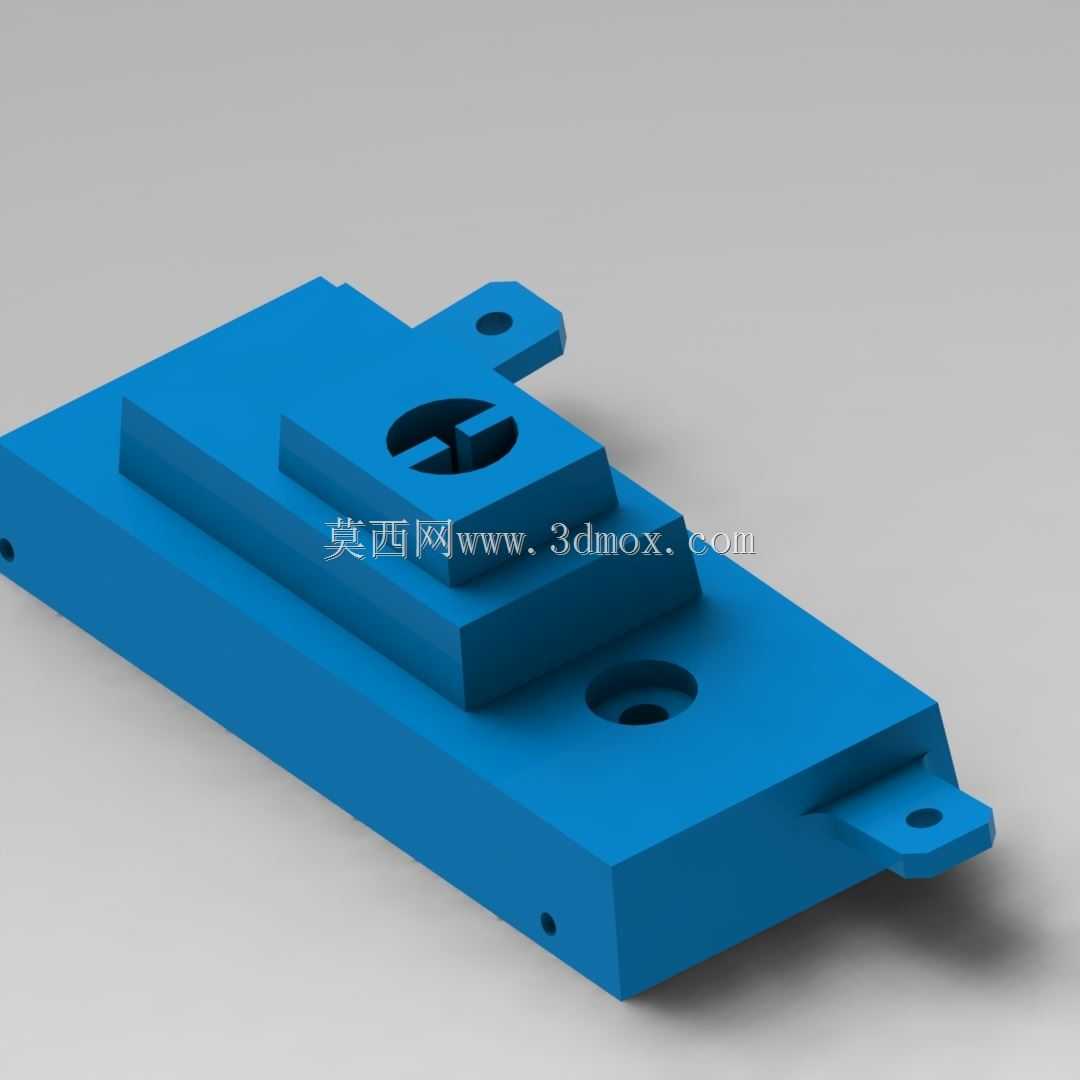

带安装耳的蓝色参数化机械基座结构

　　这款带双侧安装耳的蓝色基座构件，在小型自动化输送线的工件定位工位、桌面式检测设备的载具固定模块中应用十分广泛，日常产线调试时，经常能碰到需要这类带定位凸台的基座来承载小型工装、固定检测传感器安装位的场景，它的核心作用是为上层搭载的功能组件提供稳定的安装基准，同时通过自身的结构设计抵消设备运行时产生的小幅振动，避免上层组件出现位置偏移影响加工或检测精度。

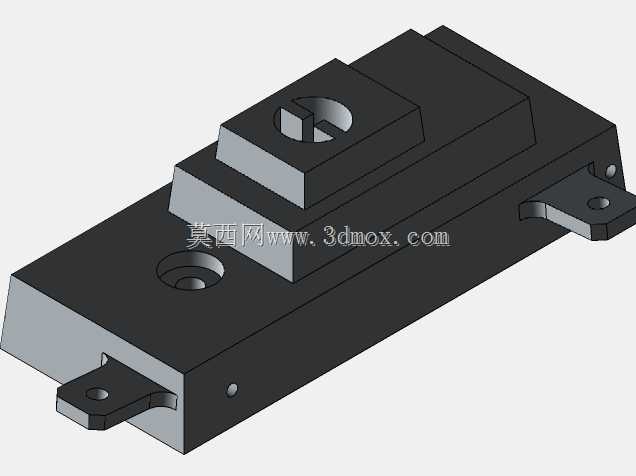

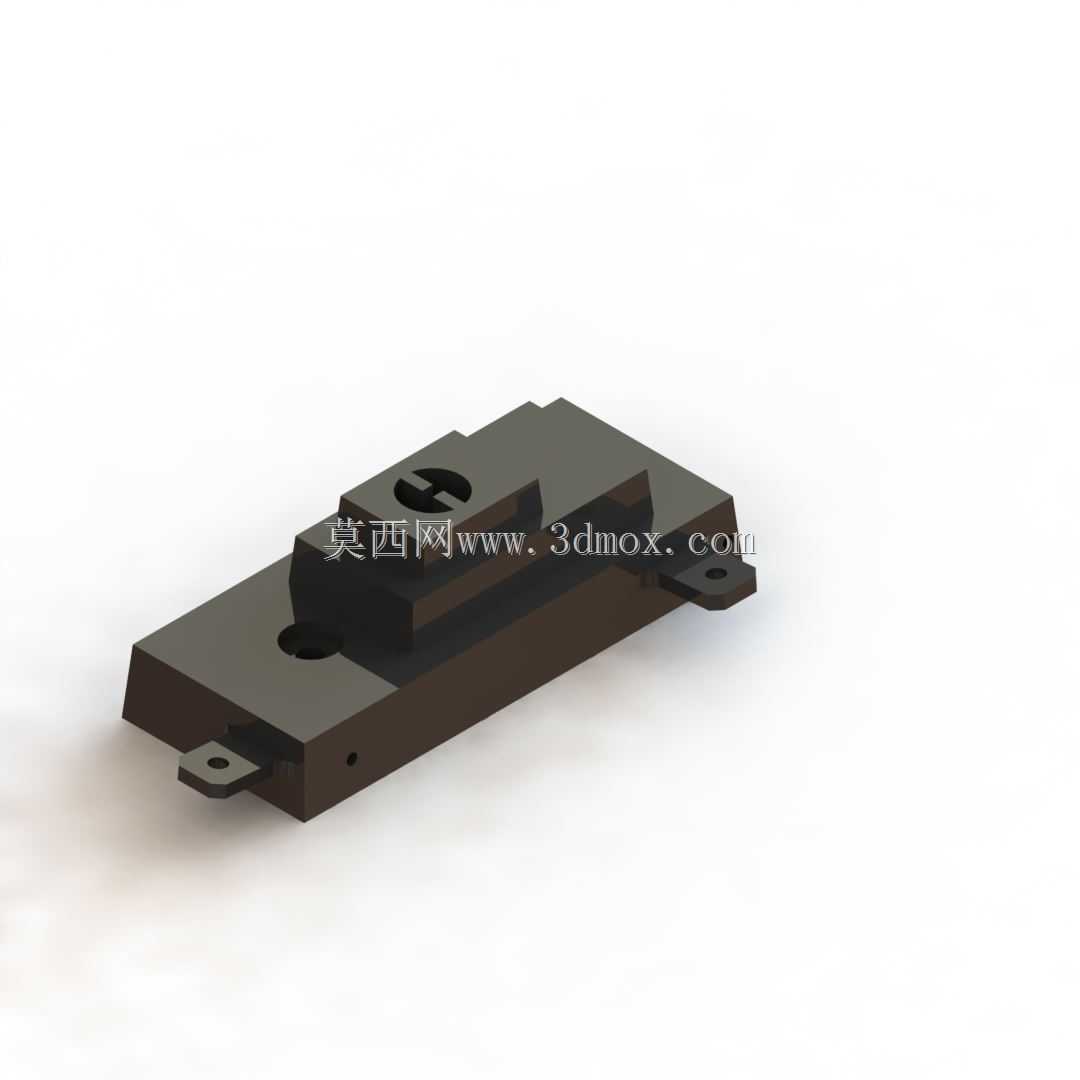

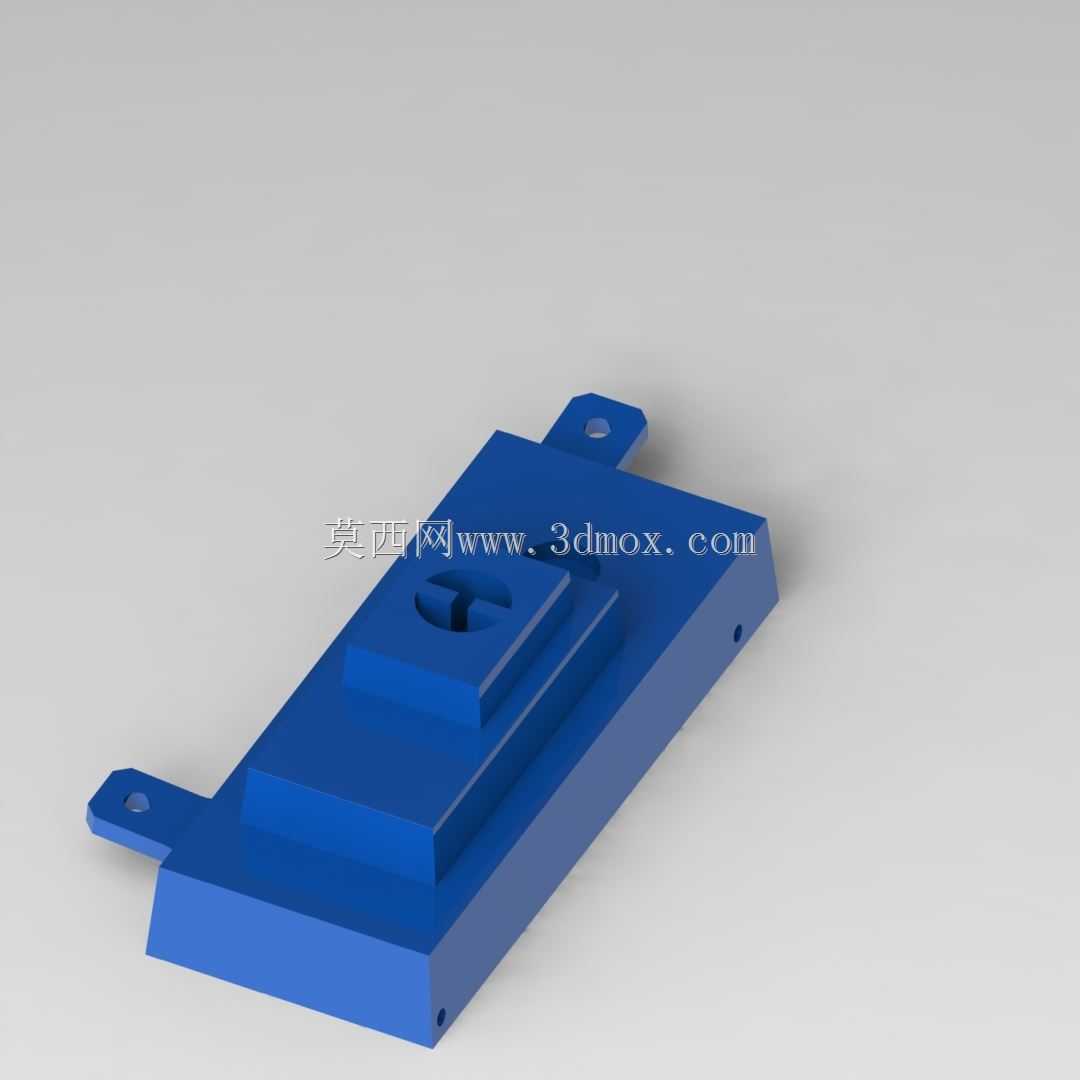

　　从结构设计思路来看，整个构件采用一体式成型的布局思路，主体为阶梯式抬升的矩形基体，底部做了斜切收边处理，既可以减少基座整体的用料重量，又能避免安装时底部边缘与安装面的毛刺、焊渣发生干涉，保证基座底面能完全贴合安装基准面。基体两侧延伸出的带孔安装耳，孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出耳片表面，避免后续安装上层组件时发生结构干涉；安装耳的位置经过受力校核，两个固定孔的连线穿过基体的重心投影点，锁紧后不会出现单侧翘起的问题，即使设备运行时存在持续的小幅振动，基座也能保持稳定的固定状态。基体顶部的凸台结构做了分层设计，最上层的凸台中间开设了异形卡槽，这个卡槽是专门为配套的快换工装设计的，工装插入后可以通过卡槽实现周向定位，不需要额外加装定位销，快换时只需要松开顶部的锁紧件就能直接取下工装，能大幅缩短产线换型的调试时间。

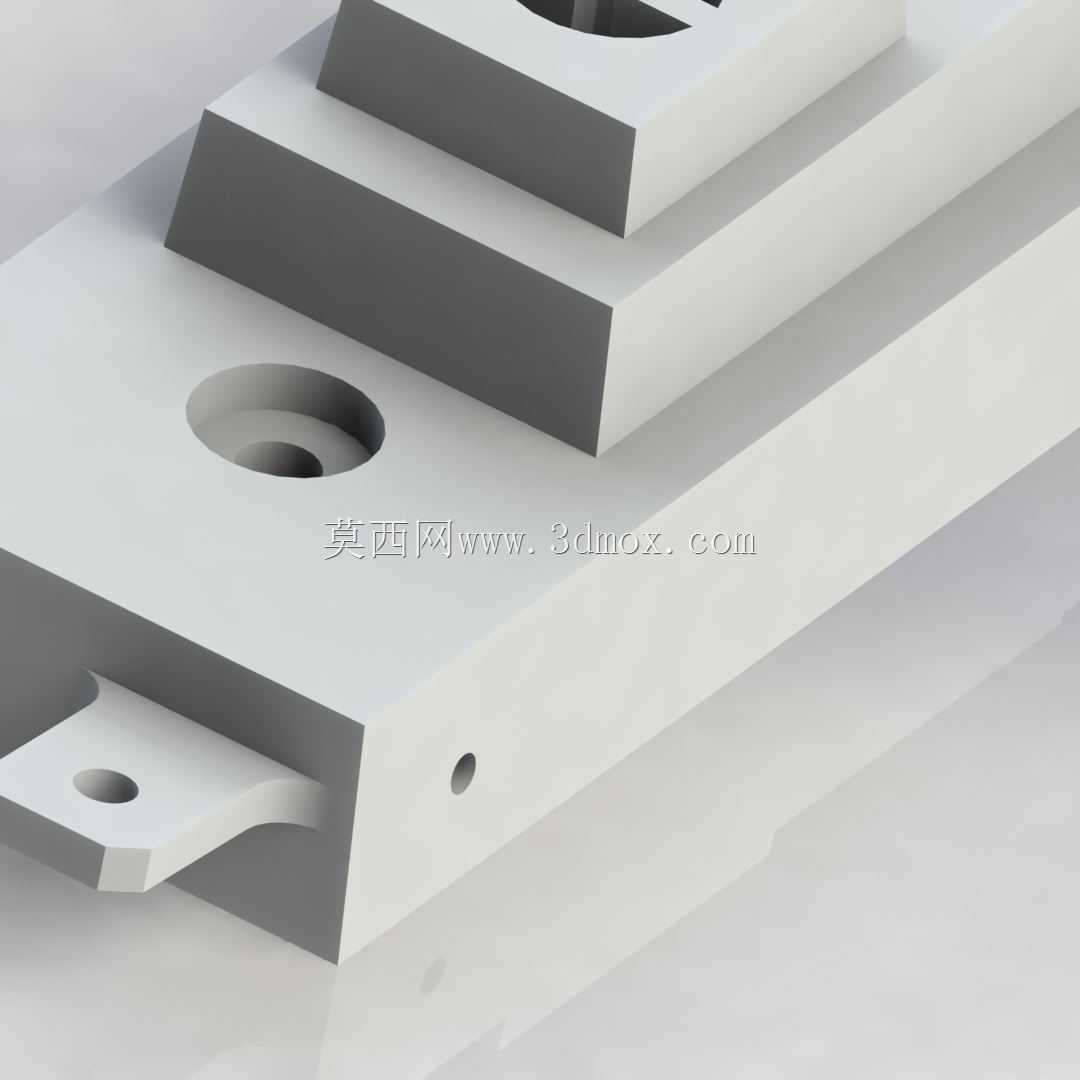

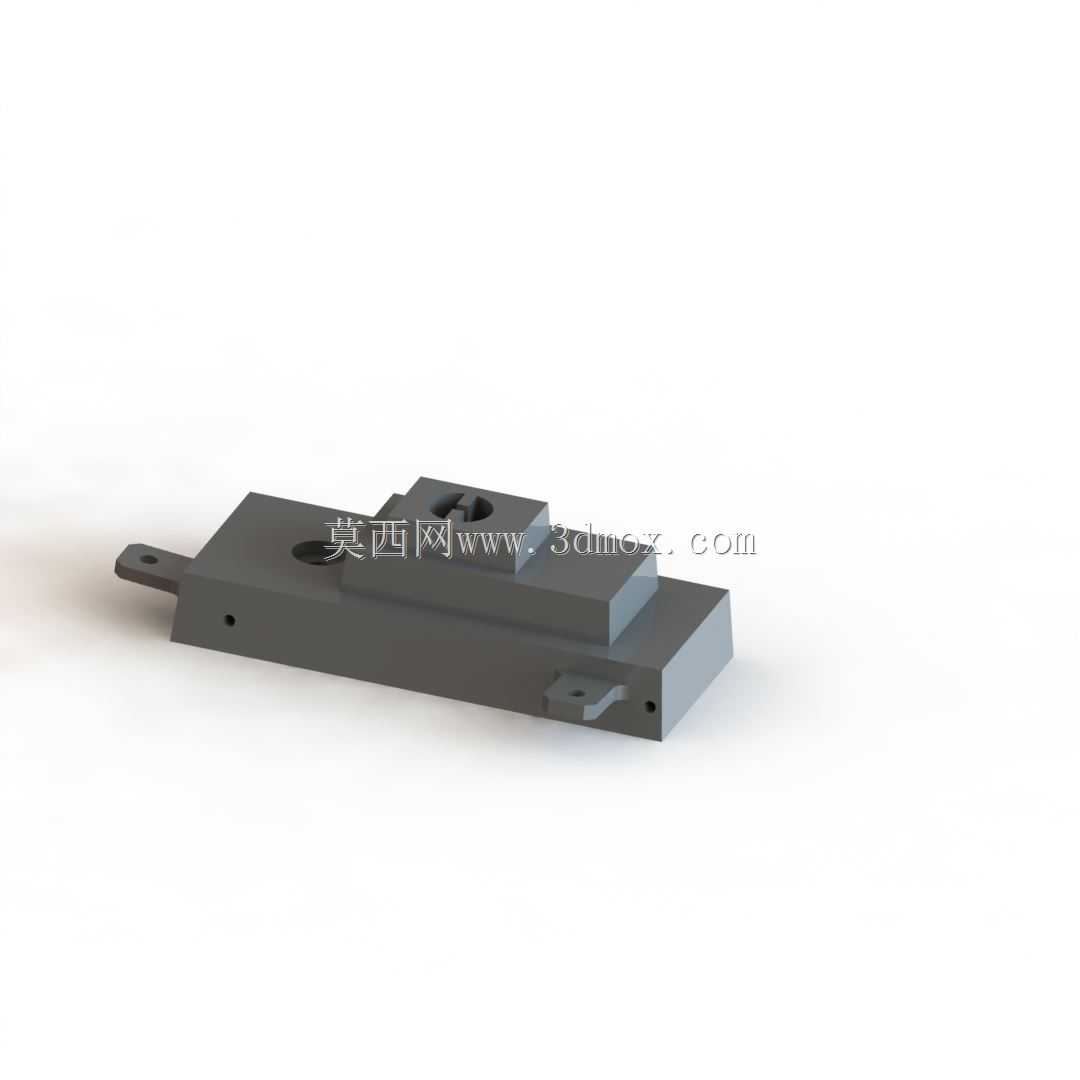

　　安装边界方面，这款基座的整体厚度控制在常规工业铝型材安装面的适配范围内，两侧安装耳的孔距匹配20系列工业铝型材的中心孔距，可以直接安装在标准铝型材搭建的设备机架上，不需要额外加工转接板。基体侧面预留的两个小孔是工艺定位孔，在前期CNC加工时可以作为装夹定位基准，也可以在后期加装侧面检测传感器时作为固定孔使用，不需要再额外在基体上钻孔攻丝，避免破坏基体的整体结构强度。

　　实际使用中，这类基座的平面度要求控制在0.05mm以内，才能保证上层搭载的组件定位精度达标，建模时通过参数化的尺寸驱动逻辑，将安装耳孔距、凸台高度、卡槽尺寸都设置为可调整参数，面对不同的安装场景时，只需要修改对应参数就能快速生成适配的结构版本，不需要重新从零开始绘制模型。比如在小型电子元件组装工位使用时，可以将顶部卡槽尺寸调整为适配电子载具的规格，安装耳孔距调整为匹配15系列铝型材的尺寸，就能快速完成适配结构的输出，大幅提升设计效率。

　　需要注意的是，这类基座在安装时要保证安装面的平面度符合要求，如果安装面存在明显的凹凸偏差，强行锁紧螺丝会导致基座发生形变，进而影响顶部凸台的平面度，最终导致上层工装的定位精度超差。日常维护时只需要定期检查安装螺丝的锁紧状态，清理卡槽内积存的加工碎屑即可，不需要做额外的保养，结构本身的刚性足够应对常规工业场景下的载荷需求，即使在24小时连续运行的产线上，也能长期保持稳定的定位精度，不会出现明显的结构磨损或形变问题。
