弯臂式安装固定支撑连接座结构

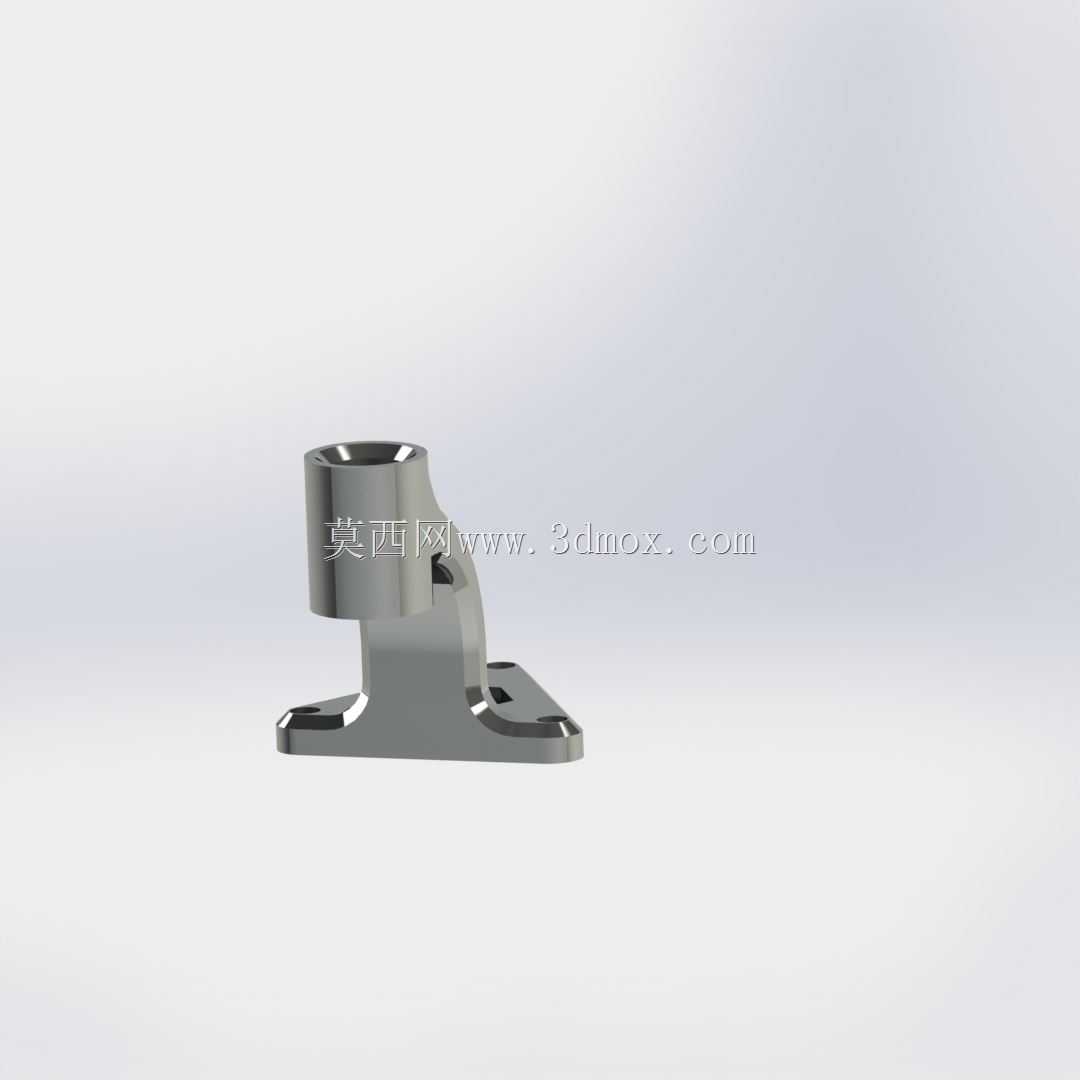

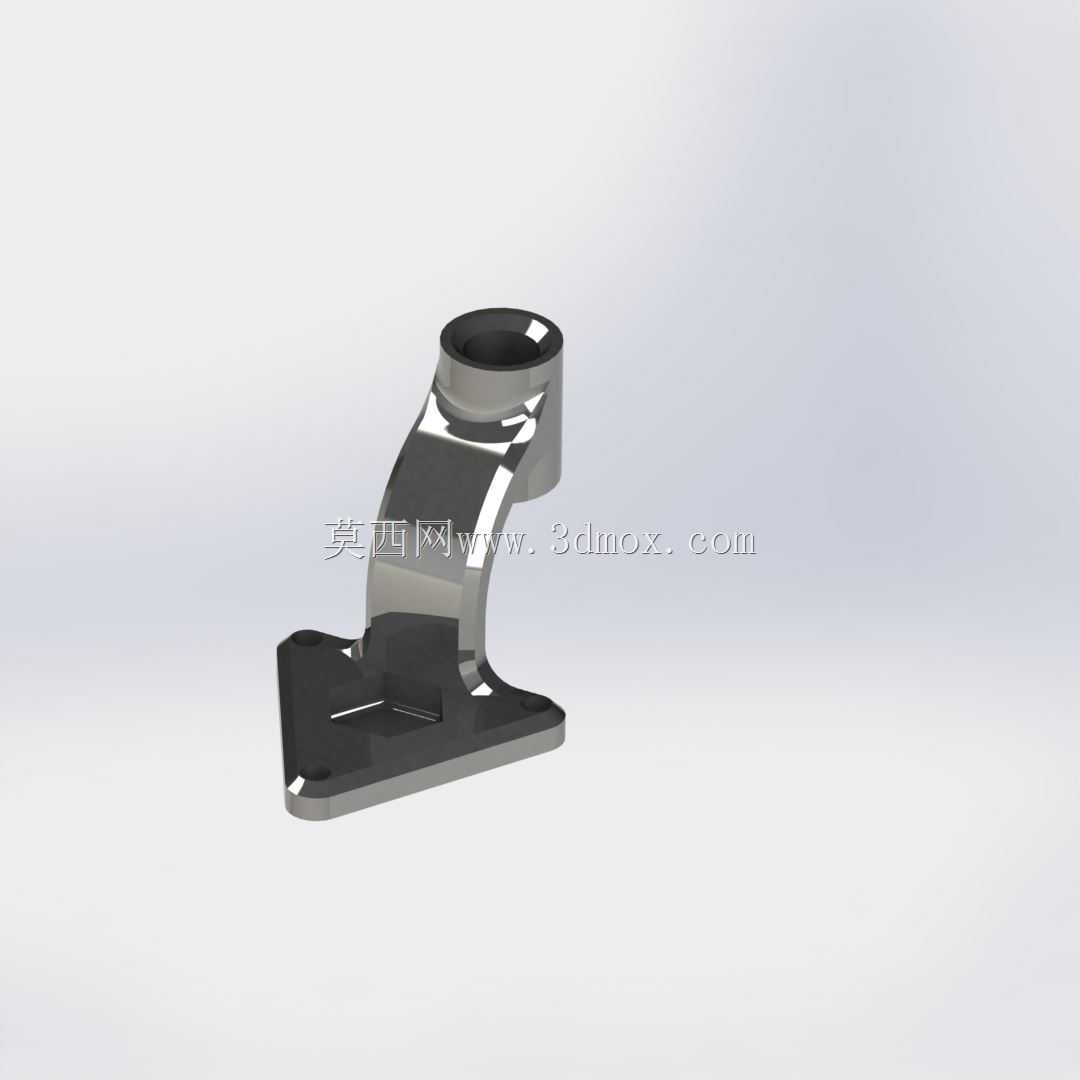

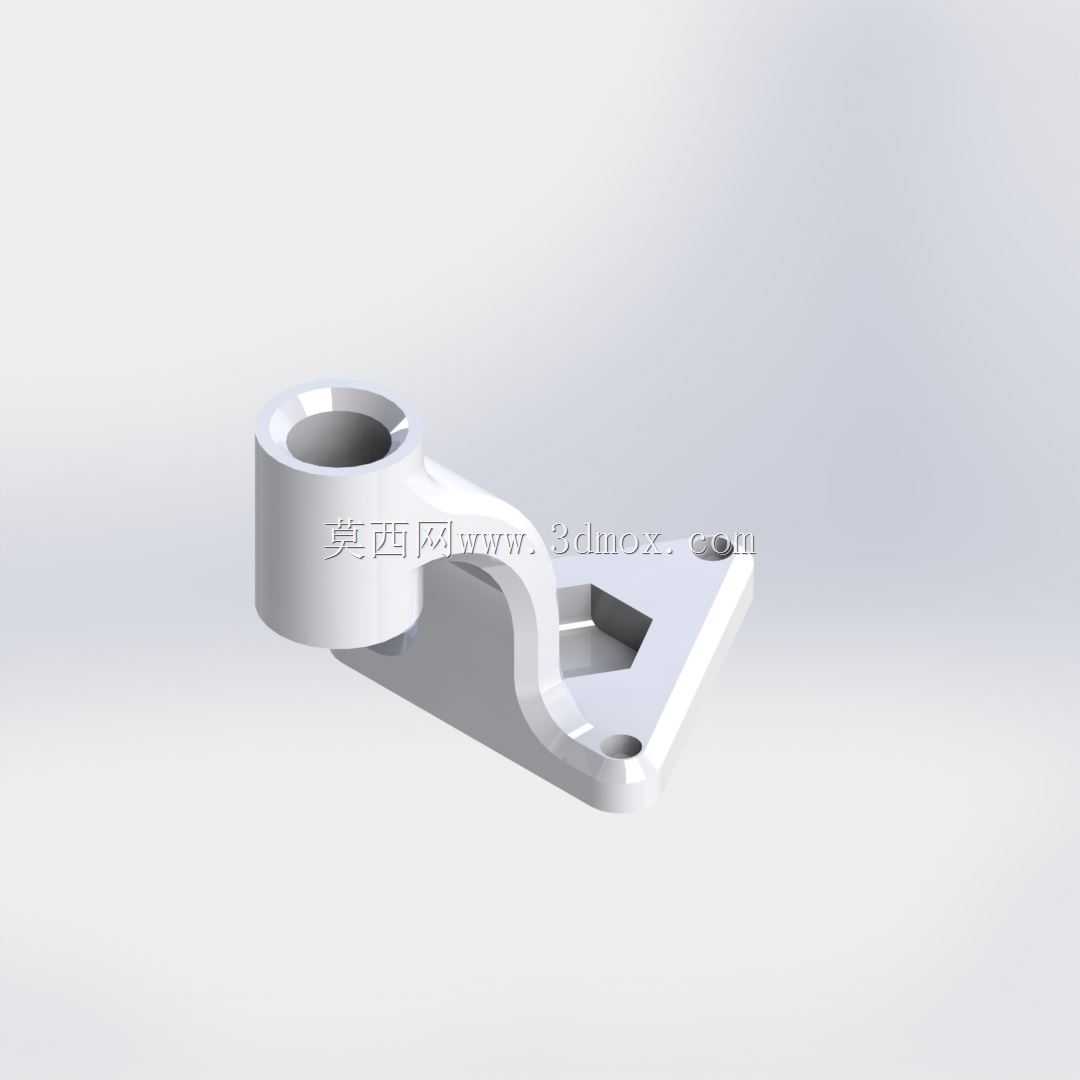

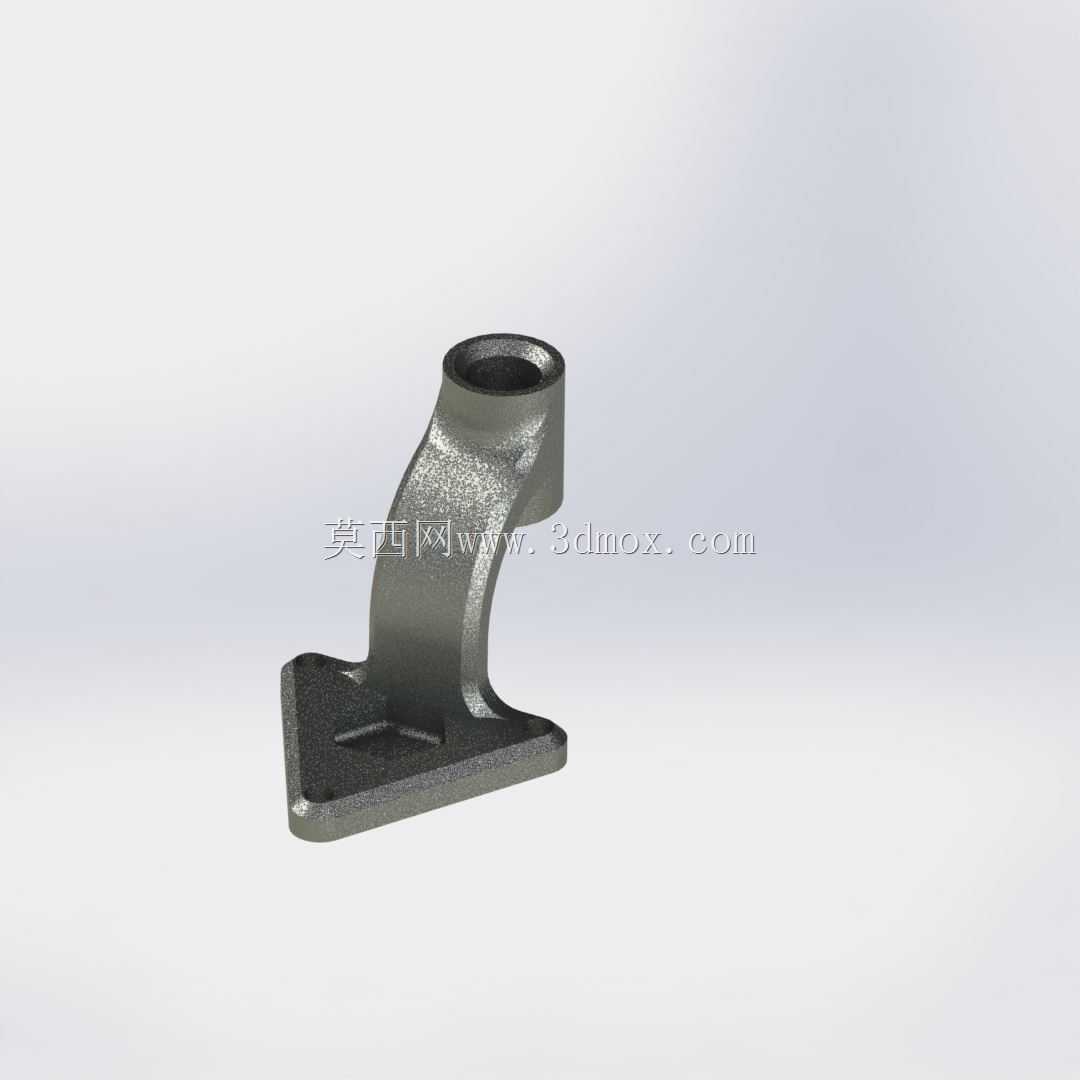

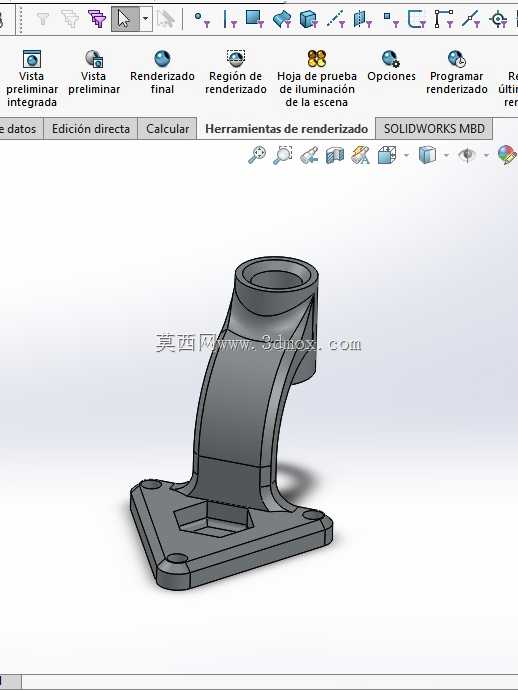

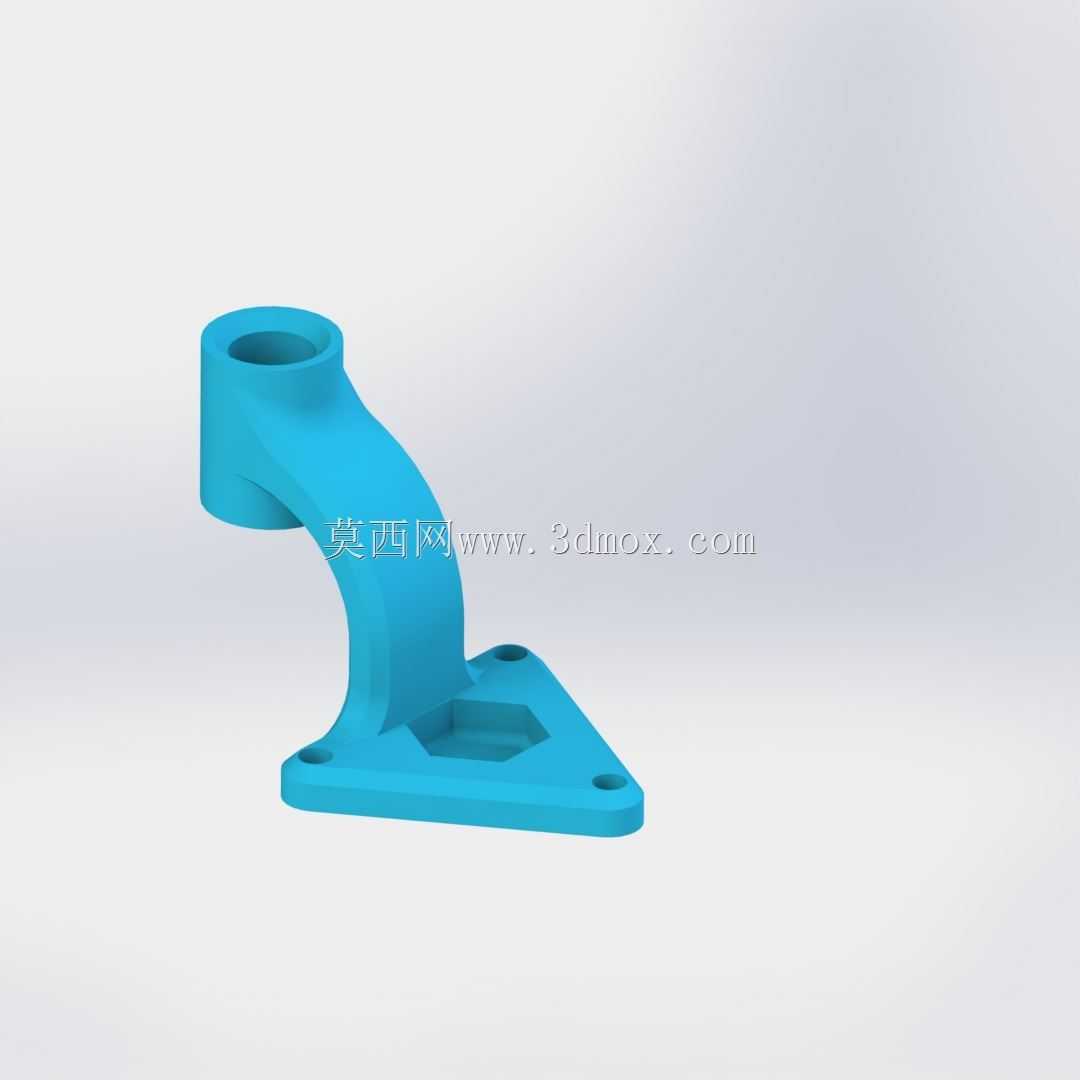

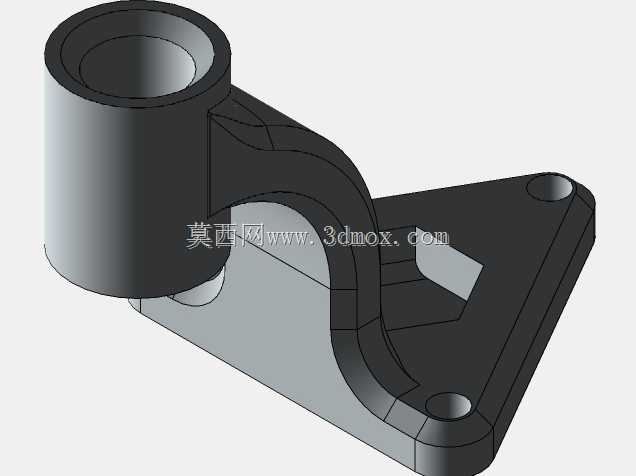

　　该弯臂式支撑连接座主要应用于工业设备的管线布设、小型功能部件的悬空安装场景，常见于自动化生产线的传感器支架固定、气动管路走向支撑、小型检测元件的位置调整基座，也可用于小型动力部件的侧装转接，替代传统的直角拼接支架，减少装配环节的零件数量，降低安装面的累计公差。从结构功能来看，底部为带安装孔的平板底座，底座上的沉头孔可适配内六角螺栓，安装时螺栓头沉入底座平面以下，不会突出底座表面影响贴合精度，底座与安装基面完全贴合后可保证整体支撑的稳定性，避免长期受载出现倾斜偏移。上部的筒状连接端为通孔设计，可穿装圆杆类构件、管线或者配套的转轴类零件，筒壁厚度经过载荷校核，在承受侧向弯矩时不会出现开裂变形，筒端的倒角设计既方便零件穿装时的导向，

　　也可去除加工毛刺避免装配时划伤操作人员或配套零件。中间的弯臂段采用变截面过渡设计，从底座处的宽截面逐步收窄至上部筒状结构的连接端，这种设计既可以在保证整体结构强度的前提下降低零件自重，也能避免直角连接处的应力集中问题，弯臂的弧度经过受力路径优化，载荷从上部筒端传递到底座时会沿弧形臂均匀分散，不会在转角处出现应力突变导致的疲劳断裂，在长期受交变载荷的工况下也能保持足够的结构可靠性。设计过程中优先考虑了安装边界的适配性，底座的安装孔间距按照通用工业安装的标准孔距设置，可直接适配现有设备的安装基面，不需要额外重新打孔攻丝，上部筒状结构的中心高度经过测算，既可以满足大部分悬空安装的高度需求，也不会因为臂长过长导致整体刚性不足，

　　弯臂的侧向偏移量经过优化，可避开安装基面附近的凸起构件，不需要额外加装垫块调整位置。外形尺寸方面，底座的长宽尺寸控制在小范围安装空间内，可适配狭窄区域的安装需求，整体高度满足常规的支撑高度要求，上部筒孔的内径适配常用直径的圆杆、管线类零件，不需要额外加工转接套即可直接装配。零件的加工工艺适配性较强，毛坯可采用压铸或者精密铸造工艺成型，后续只需要对底座安装面、筒孔内壁进行少量机加工即可达到装配精度要求，适合批量生产降低制造成本，表面处理可根据使用工况选择喷塑、镀锌或者阳极氧化，在潮湿、多粉尘的工业环境下也能保持足够的防锈耐腐蚀能力。实际装配时，先将底座贴合在安装基面上，穿入沉头螺栓拧紧固定，再将需要支撑的构件穿入上部筒孔，

　　通过侧面的顶丝或者螺栓锁紧即可完成安装，整个装配过程不需要复杂的工装调整，单人即可快速完成操作，后期维护更换时也可快速拆卸，不需要拆解周边的其他设备构件。在选型适配时，可根据实际承载的载荷大小选择对应壁厚的规格，该结构的静态承载能力可满足大部分小型工业部件的支撑需求，侧向受力时的形变量控制在允许范围内，不会因为形变导致被支撑部件的位置偏移，影响设备的正常运行精度。
