腰型槽可调式异形安装固定板结构设计

　　做设备结构设计这么多年，这类异形安装固定板的应用场景其实覆盖得特别广，从超声波焊接工位的工装定位、小型机电设备的机架接驳，到自动化产线的传感器安装支架转接、桌面型加工设备的附件固定，都能看到这类零件的身影。很多刚入行的工程师做安装板设计总喜欢做全圆孔结构，实际到现场装配的时候才发现，加工误差、机架焊接变形、配套件安装位偏差攒到一起，孔位对不上的情况比比皆是，最后只能现场扩孔，既破坏零件表面处理层，又影响安装强度。

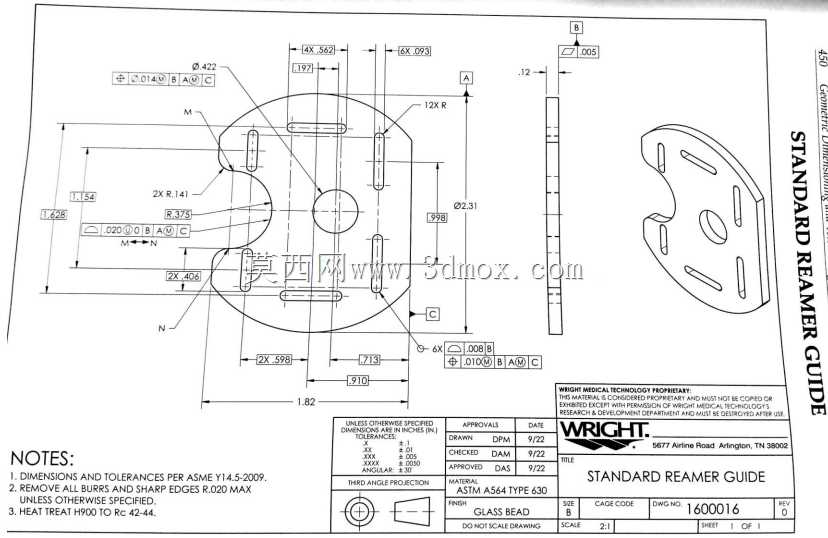

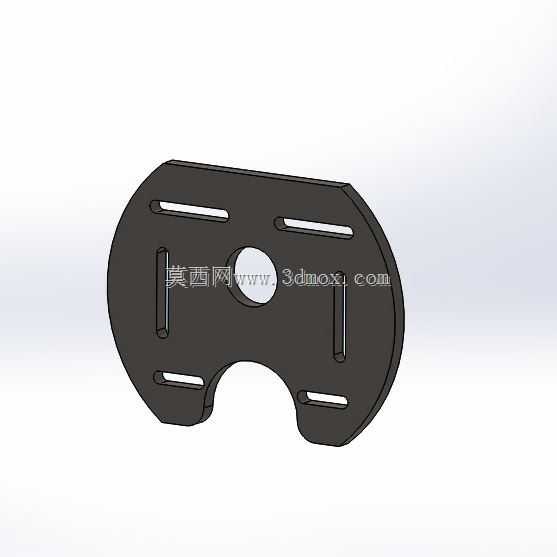

　　这个安装板的设计思路其实很务实，主体轮廓采用两端圆弧过渡的扁长结构，没有多余的棱角，一方面是减少板材下料时的尖角应力集中，另一方面在狭窄安装空间里操作时，不会刮伤操作人员的手套或者配套的线缆护套。板身中部开了一个大直径的中心圆孔，这个孔不是减重那么简单，实际使用时要么用来穿装走线，要么作为定位销的穿过孔，部分场景下还能容纳配套连接件的凸起端头，避免安装时零件和安装面之间出现虚接的缝隙。

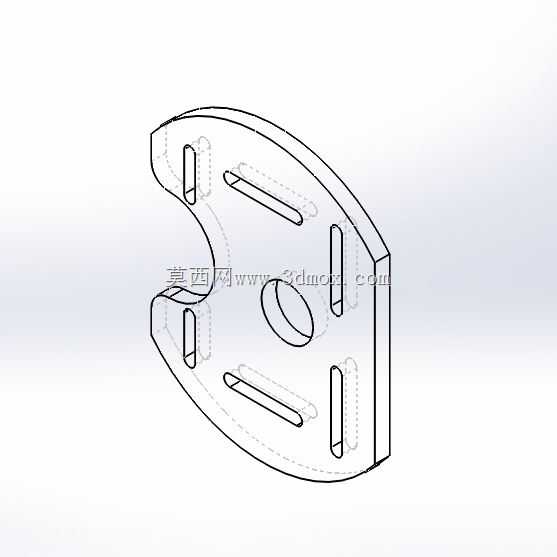

　　最核心的结构是板身对称布置的六条腰型长槽，上下各两条、左右侧各一条，所有腰型槽的走向都做了差异化设计：上下侧的腰型槽沿板身长度方向布置，左右侧的腰型槽沿板身宽度方向布置，这样的布局能实现X、Y两个方向的安装位置微调，不管是配套件的安装孔距有小范围偏差，还是现场需要调整安装位置来对齐工位中心，都不需要重新打孔，松开紧固件就能滑动调整，调整到位后直接锁紧即可，容错率比全圆孔设计高很多。板身下侧的内凹半圆缺口，是专门为了避让安装面上的圆柱类凸起结构设计的，比如机架上的圆管立柱、电机的出线端接头、轴类零件的端头，安装时不需要额外抬高整个板件，直接把缺口卡到对应位置就能贴平安装面，能有效压缩整个安装结构的总厚度。

　　从安装边界来看，这类板件一般采用3-5mm厚度的Q235钢板或者6061铝合金板加工，表面做发黑或者阳极氧化处理，适配的紧固件是M4-M6规格的内六角螺丝，安装时不需要额外做沉孔，平垫片配合弹垫锁紧就能满足防松要求。设计时腰型槽的宽度比配套螺丝的公称直径大0.2-0.3mm，既保证螺丝能顺利穿过，又不会因为间隙过大导致调整时出现板件偏斜。所有槽口和外轮廓的棱边都做了C0.5的倒角处理，去除下料和铣加工产生的毛刺，避免安装时割手，也防止毛刺掉落到设备内部造成卡滞或者电路短路。

　　实际应用中，这类安装板的负载能力完全能满足小型工装、检测元件、气动元件的安装需求，静态承重可以达到5-8kg，只要安装面平整，锁紧后不会出现滑移。很多做非标设备的工程师都喜欢备几块这类通用安装板，现场改机的时候不用临时画图下料，直接拿过来调整位置就能用，能省不少现场调试的时间。设计的时候特意没有做多余的加强筋或者凸台结构，就是为了保证板件两面都是平整的，不管哪一面贴向安装面都能完全贴合，不需要考虑安装方向，通用性更强。
