带加强筋焊接式铰接支座结构设计

　　这类带加强筋的焊接式铰接支座，在工业设备的铰接传动场景中应用十分广泛，常见于工程机械的动臂连接点位、自动化生产线的摆臂支撑基座、输送设备的张紧机构铰接端，也会作为小型工装夹具的翻转连接座使用，核心作用是为两个存在相对转动需求的构件提供稳定的支撑与铰接定位，同时承受转动过程中产生的径向载荷与部分倾覆力矩。

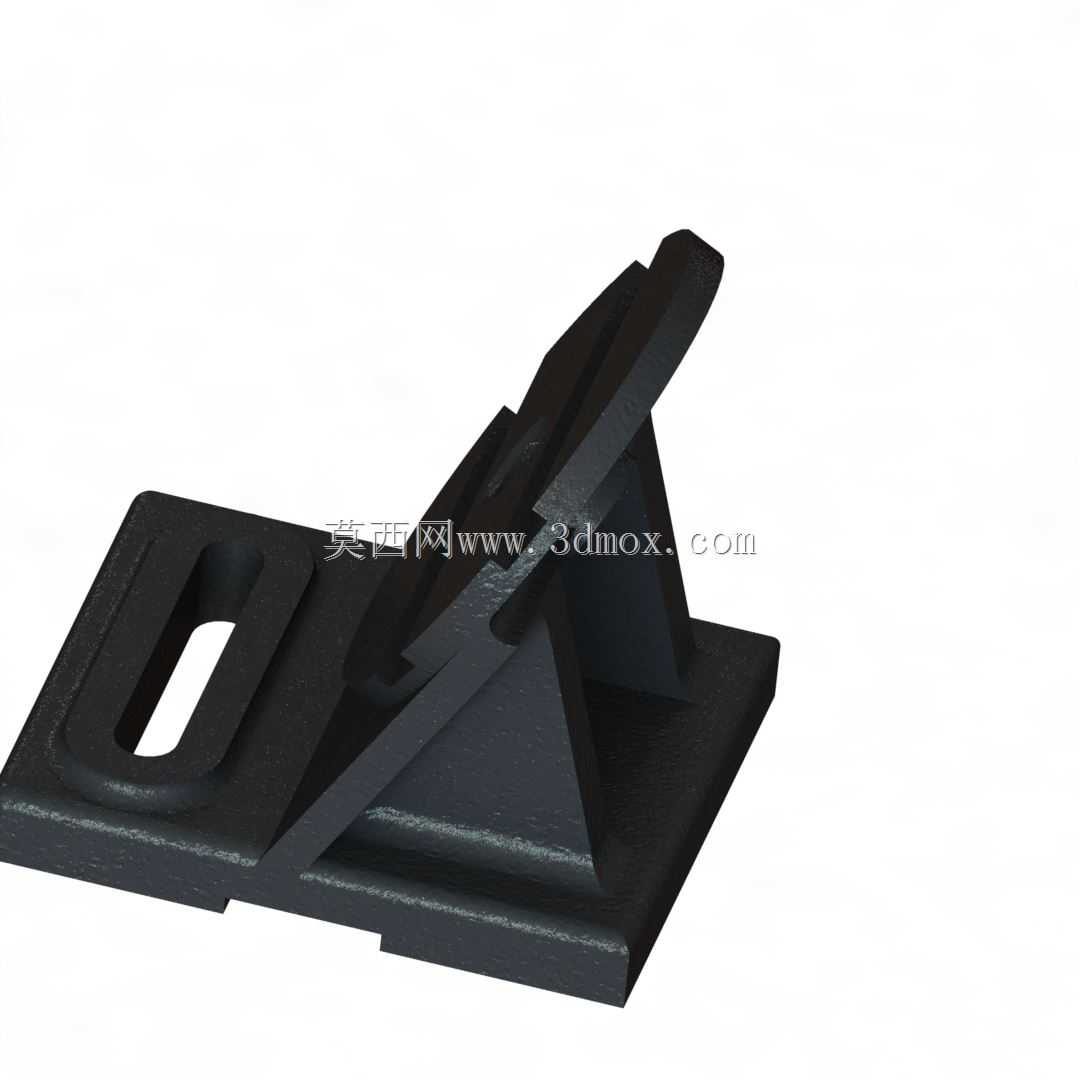

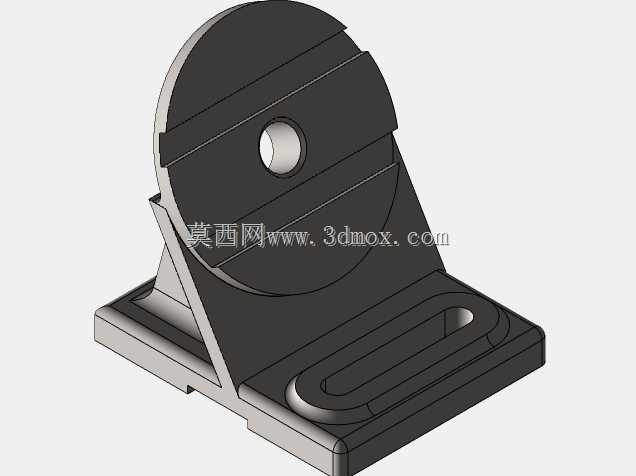

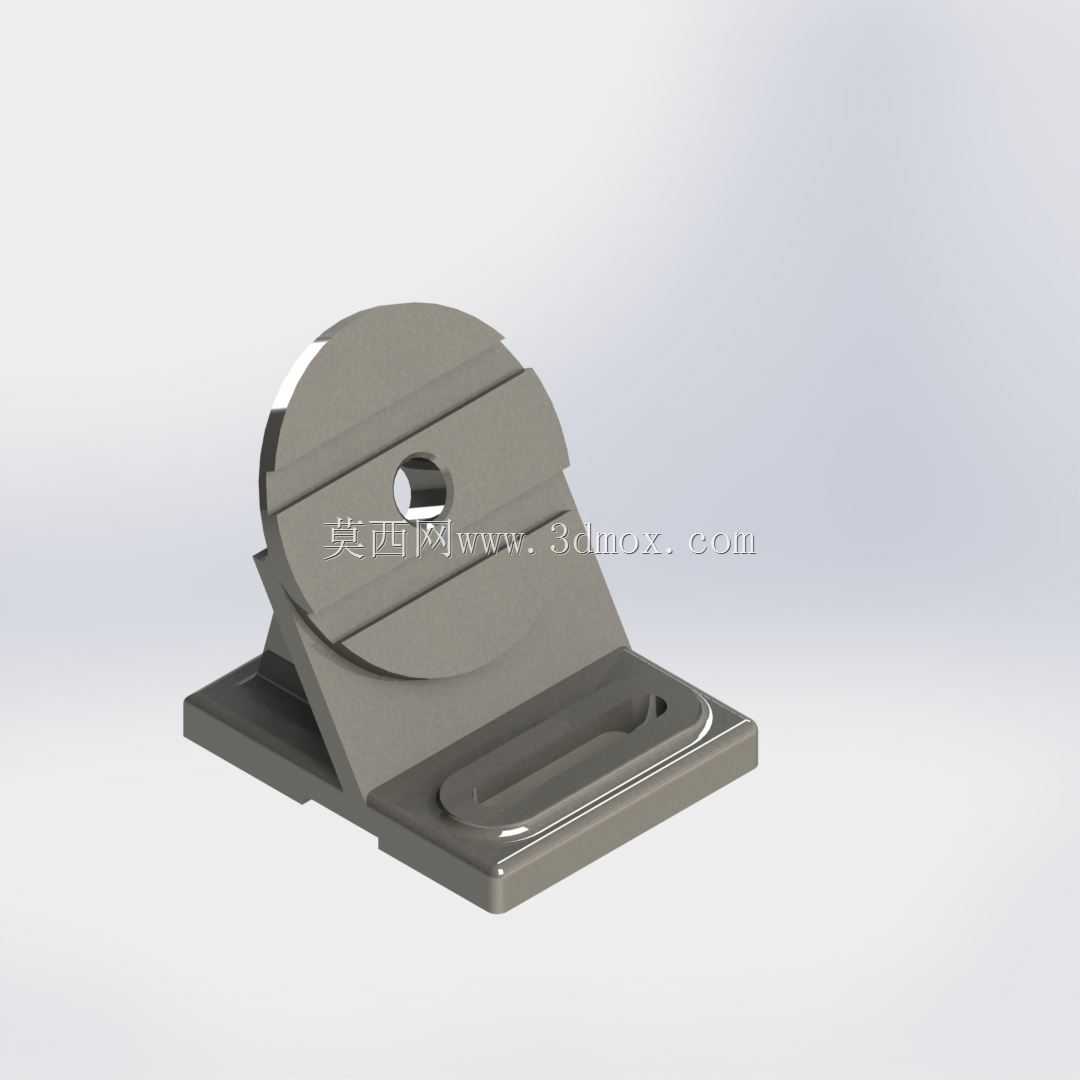

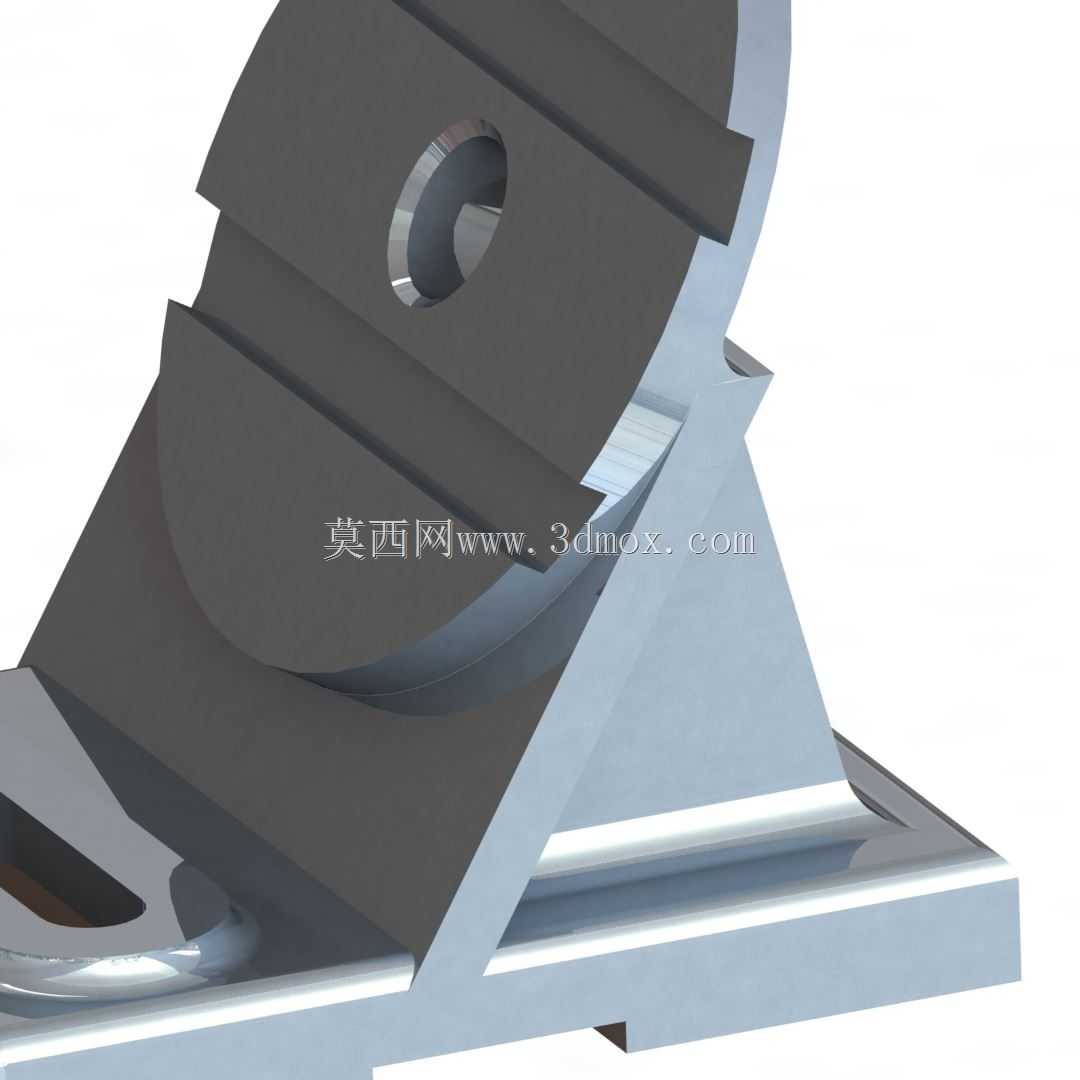

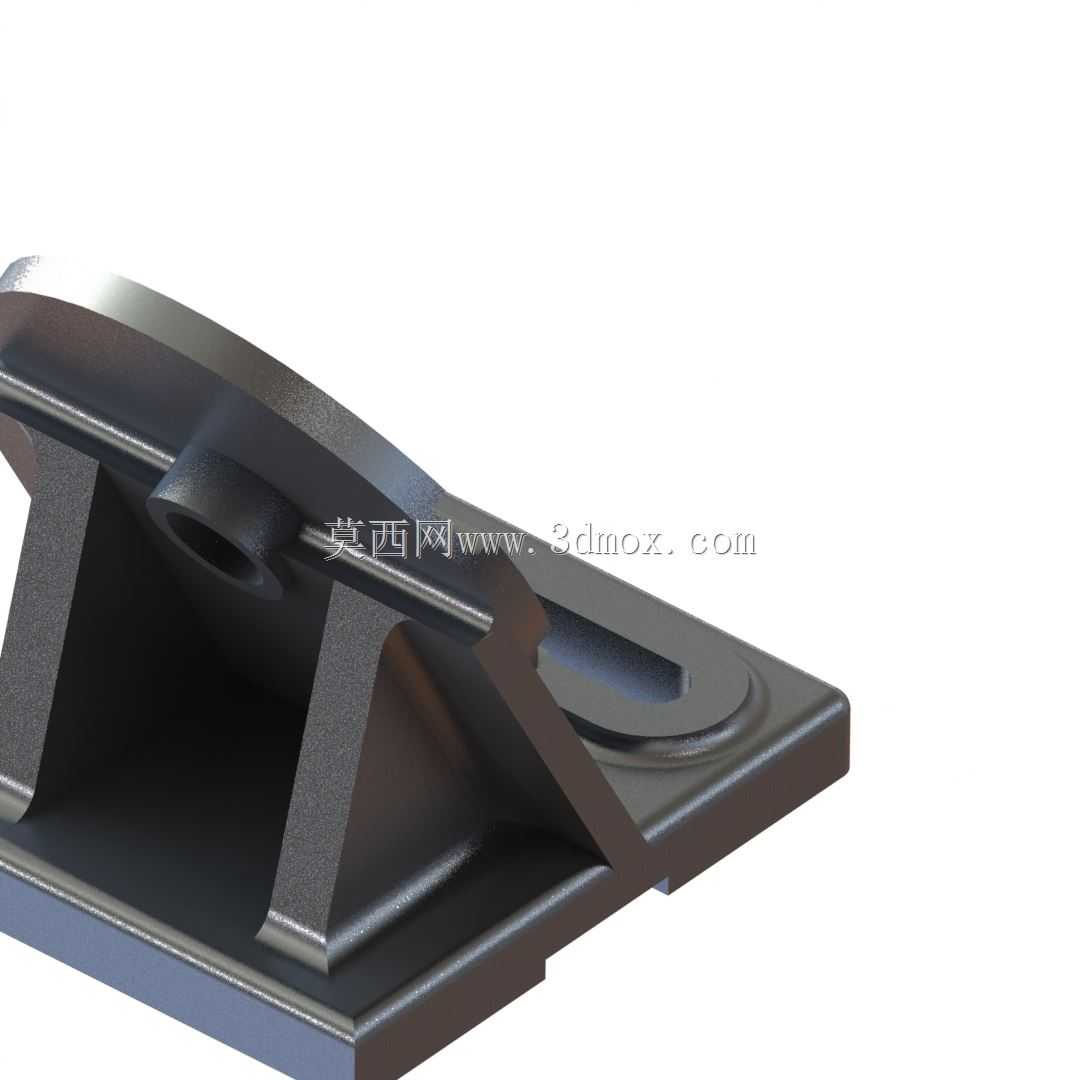

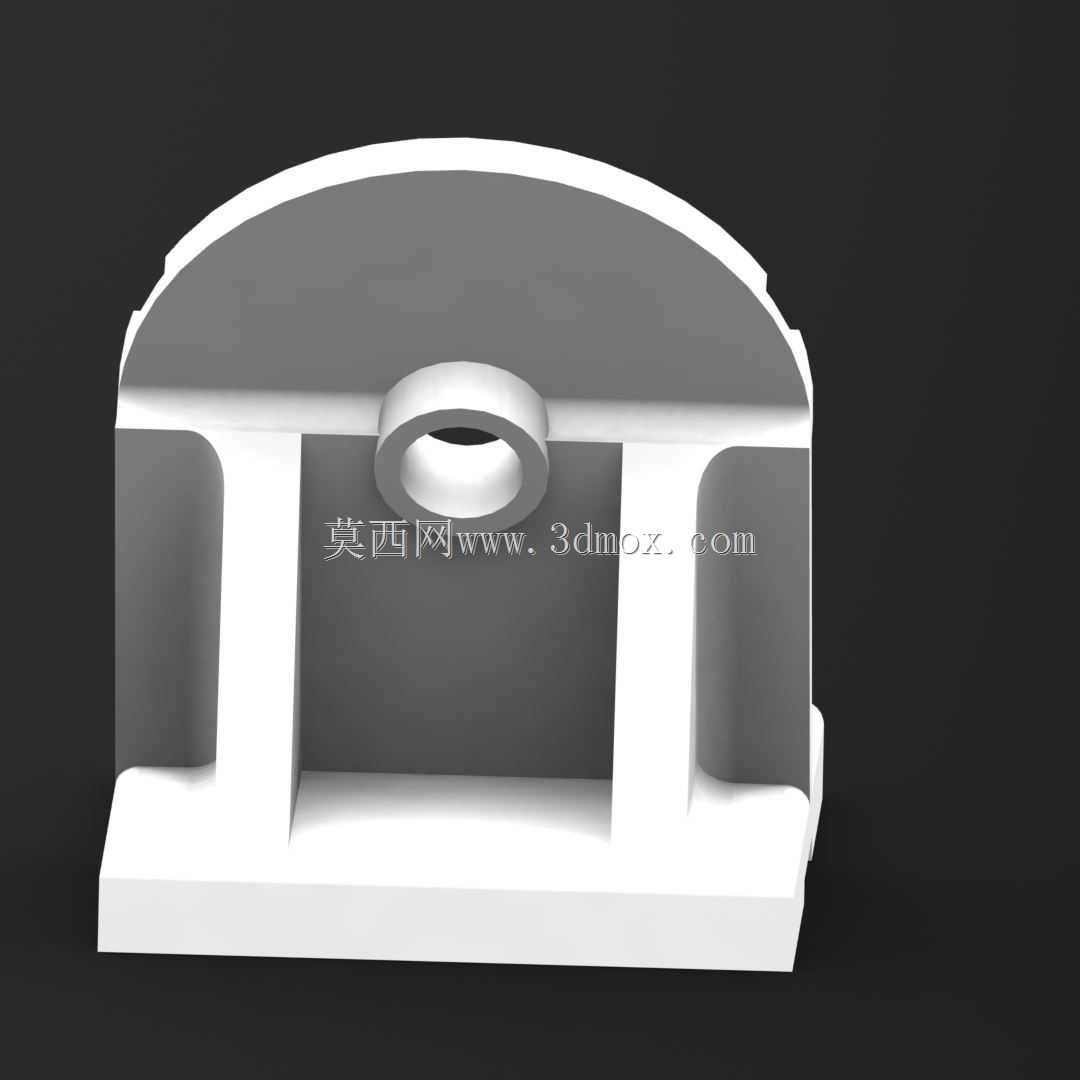

　　从实际使用的功能特性来看，该支座采用底板加竖向支撑板加铰接套筒的组合结构，底板上预留的长条形安装孔，可适配安装时的位置微调需求，避免因底座加工孔位偏差导致装配卡滞，安装时可通过螺栓穿过长孔将支座整体固定在设备机架或安装平台上，固定后能承受较大的竖向与水平方向载荷。竖向支撑板之间设置的三角形加强筋，是整个结构的受力优化核心，在不额外增加过多整体重量的前提下，大幅提升了支撑板与底板连接位置的结构刚度，避免支座在承受大载荷时出现支撑板弯折、焊缝开裂的问题，同时也能减少铰接套筒受力时的形变量，保证铰接销轴转动时的同轴度，降低销轴与套筒内壁的偏磨风险。

　　设计这类支座时，首先要明确实际工况下的载荷大小与转动角度范围，先确定铰接套筒的内径尺寸，该尺寸需要与配套使用的铰接销轴外径做间隙配合，间隙量通常控制在0.02mm到0.05mm之间，既要保证销轴转动顺畅，又要避免间隙过大导致转动时出现晃动冲击。套筒的壁厚需要根据径向载荷计算确定，保证在最大载荷下套筒内壁的压应力在材料许用应力范围内，通常这类支座的套筒与支撑板采用焊接连接，焊接时需要在支撑板上开出对应的焊接坡口，保证焊缝熔深足够，避免出现虚焊问题。

　　底板的尺寸设计需要匹配安装面的大小，厚度要满足螺栓预紧力下的刚度要求，避免螺栓拧紧后底板出现翘曲变形，底板上的安装长孔长度通常设置为螺栓直径的1.5到2倍，方便安装时调整位置，长孔的宽度要比螺栓外径大0.5mm到1mm，保证螺栓能顺利穿入。加强筋的布置位置需要避开铰接部件的转动干涉范围，筋板的厚度通常取支撑板厚度的0.8到1倍，筋板与底板、支撑板的连接焊缝采用连续角焊缝，焊脚高度根据板材厚度确定，保证筋板能有效传递载荷，分散支撑板与底板连接位置的应力集中。

　　从安装边界来看，这类支座安装时需要保证底板与安装面完全贴合，若安装面存在平面度误差，需要在底板下方加调整垫片找平，避免支座固定后出现内应力，导致铰接套筒的同轴度偏差。铰接销轴装入套筒后，需要在销轴两端加装限位挡圈或者锁紧螺栓，防止销轴在转动过程中轴向窜动脱出，同时要在套筒内壁预留润滑脂加注通道，方便定期加注润滑脂，降低销轴与套筒的磨损，延长构件使用寿命。在焊接加工过程中，需要注意控制焊接变形，通常采用对称焊接的工艺，先焊接支撑板与底板的连接焊缝，再焊接加强筋，最后焊接铰接套筒，焊接后对焊缝进行去应力处理，避免后续使用过程中焊缝出现应力开裂。

　　这类结构的设计核心是在满足载荷要求的前提下尽可能优化结构重量，同时保证加工与装配的工艺性，避免出现过于复杂的曲面结构导致加工难度提升，所有焊接位置都要预留足够的焊接操作空间，方便焊工施焊，保证焊缝质量。在实际选型应用时，需要根据具体的铰接载荷、转动频率、安装空间尺寸调整各部分的参数，比如在重载冲击工况下，可以适当增加支撑板与筋板的厚度，加大铰接套筒的轴向长度，提升接触面积降低压应力；在轻载高速转动的场景下，可以适当减小板材厚度，在套筒内加装铜套或者自润滑轴承，提升转动的顺畅度，降低摩擦阻力。
