洛根车床倒挡传动用钢制惰轮结构

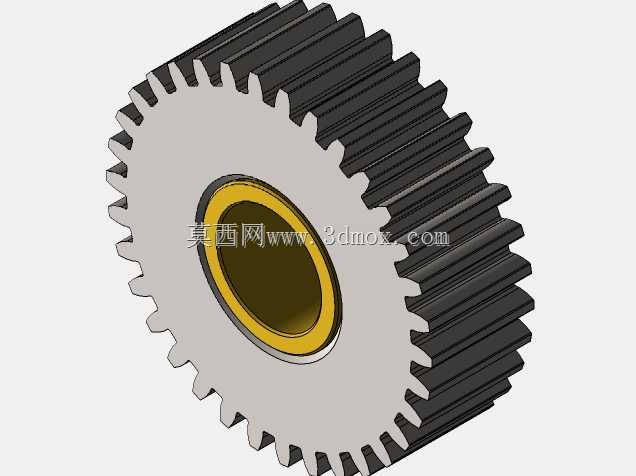

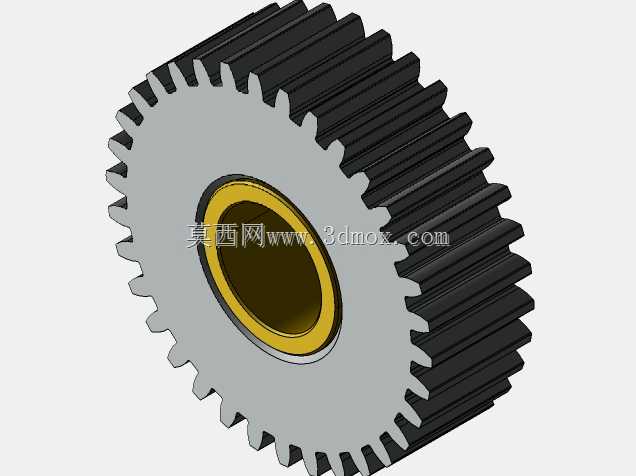

　　在普通车床的主轴箱传动链布局中，倒挡机构的惰轮是实现主轴正反转切换的核心中间传动零件，这类零件不直接承担变速扭矩的最终输出，核心作用是改变传动齿轮的啮合旋向，在不改动主动轮与输出轮相对安装位置的前提下，完成旋转方向的切换，同时填补传动链上的中心距间隙，保证相邻啮合齿轮的重合度满足传动平稳性要求。这款适配洛根车床的倒挡惰轮，整体采用直齿圆柱齿轮结构，齿部参数匹配车床主轴箱内对应啮合齿轮的模数与压力角，齿向无螺旋角设计，加工时可直接采用滚齿工艺一次成型，无需额外的螺旋角导程调整，加工成本更低，装配时也无需考虑轴向力带来的轴承附加载荷，适配普通卧式车床中低速、正反转频繁切换的工况需求。从结构设计来看，该惰轮的轮体采用辐板式简化结构，

　　轮缘与中心安装毂之间通过等厚辐板连接，在保证轮体整体刚性的前提下尽可能降低转动惯量，减少主轴换向时的惯性冲击，避免打齿风险。中心安装孔采用带衬套的阶梯孔设计，内孔与固定心轴之间预留铜衬套的安装间隙，衬套内壁开设油槽，可承接主轴箱飞溅润滑的润滑油，形成稳定的油膜降低转动摩擦阻力，衬套与轮体内孔采用过盈配合压装，长期使用磨损后可单独更换衬套，无需整体更换齿轮，降低设备维护成本。齿部的齿宽设计匹配啮合主动轮与从动轮的齿宽尺寸，安装时保证惰轮齿宽中心与啮合齿轮的齿宽中心对齐，避免偏载造成的齿面局部磨损。齿顶高、齿根高按照标准圆柱齿轮参数设计，齿根处做圆角过渡处理，减少应力集中，避免频繁换向冲击下出现齿根断裂的问题。轮体端面做平整加工，

　　安装时端面与心轴的定位轴肩贴合，保证齿轮转动时的端面跳动量控制在公差范围内，避免啮合时出现轴向窜动。在实际安装场景中，该惰轮通过心轴固定在主轴箱的箱壁安装凸台上，心轴两端与箱壁孔采用过渡配合定位，通过锁紧螺钉限制心轴的转动与轴向窜动，惰轮可绕心轴自由转动，同时分别与上方的主动输入齿轮、下方的倒挡输出齿轮保持恒定啮合，当操纵机构拨动滑移齿轮切换到倒挡挡位时，动力经由主动轮传递到该惰轮，再通过惰轮传递到输出齿轮，此时输出齿轮的旋转方向与正挡时相反，带动主轴实现反转，满足车床螺纹加工退刀、反向进给的工艺需求。设计这类惰轮时，需要重点校核三个核心参数：首先是惰轮与两个啮合齿轮的中心距，必须保证三个齿轮的中心连线满足啮合中心距公差要求，避免出现侧隙过大导致传动冲击、或是侧隙过小导致卡滞的问题；其次是轮体的转动惯量匹配，由于车床倒挡切换时主轴处于运转状态，惰轮的转动惯量过大会导致换向瞬间的冲击载荷陡增，加速齿面磨损，因此在保证轮齿抗弯强度的前提下要尽可能缩减轮体的非必要重量；第三是安装心轴的刚性匹配，惰轮在传动过程中会受到两个啮合齿轮的径向分力，两个分力的合力方向指向心轴的支撑位置，需要保证心轴的挠度在允许范围内，避免齿轮啮合时出现中心距偏移导致的齿面接触不良。在实际使用场景中，这类惰轮的常见失效形式主要有三种：一是频繁换向冲击导致的齿面疲劳点蚀，多发生在齿面节线附近，因此齿面加工时需要保证足够的表面硬度，通常采用调质处理后齿面高频淬火，

　　硬度达到HRC45-50即可满足普通车床的使用需求；二是衬套磨损导致的内孔间隙过大，造成齿轮转动时径向跳动超差，啮合噪音增大，日常维护时需要定期检查衬套的磨损量，间隙超差及时更换；三是装配时齿宽对齐度不足导致的偏磨，会造成齿面局部磨损过快，缩短齿轮使用寿命，因此装配时需要采用塞尺检查啮合齿面的接触斑点，保证接触斑点分布在齿面中部，接触面积符合齿轮传动精度要求。不同于变速器中承担扭矩放大的传动齿轮，惰轮的传动比为1，不会改变传动链的转速与扭矩大小，仅改变传动方向，因此设计时不需要考虑传动比匹配的问题，核心是保证啮合精度与转动灵活性，同时兼顾安装维护的便捷性。这款惰轮的整体外形尺寸完全适配洛根车床主轴箱的内部安装空间，轮体外径不与箱体内壁、周边其他传动轴的零件发生运动干涉，安装时无需改动主轴箱的原有结构，可直接替换原有磨损的同规格惰轮，适配性较强。
