BMA泵用环形机械密封结构设计

　　在流体输送工况中，泵类设备的轴端密封一直是决定设备运行稳定性、介质泄漏率与维护周期的核心部件，BMA泵配套的这款机械密封，正是针对中小流量离心泵、化工流程泵的常规输送场景开发的接触式轴封结构，区别于传统填料密封的摩擦损耗大、需频繁压紧调整的缺陷，这类机械密封依靠端面贴合的液膜平衡实现密封，能在连续运行工况下将介质泄漏量控制在极低水平，同时大幅降低轴套的磨损速率。

　　从实际应用场景来看，这类密封结构适配输送清水、弱腐蚀性化工介质、润滑油类等无硬质颗粒的流体工况，常见于中小型工业给水系统、暖通循环泵组、轻型化工输送泵的轴端安装位置，安装位置处于泵盖与泵轴的配合间隙处，作用是阻断泵腔内部带压介质沿轴向外泄漏，同时避免外部空气进入负压运行的泵腔内部，保障泵的自吸性能与运行效率。

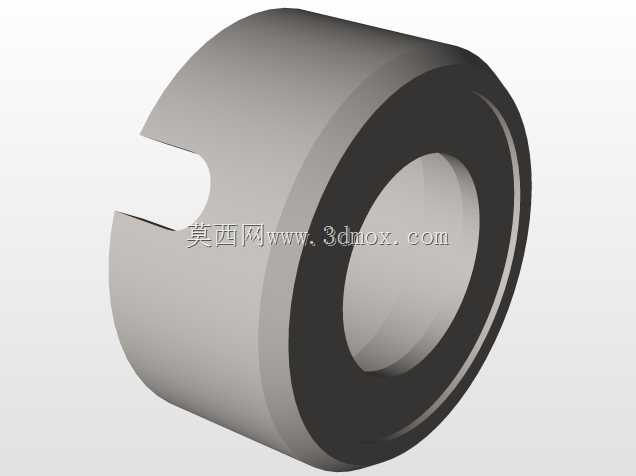

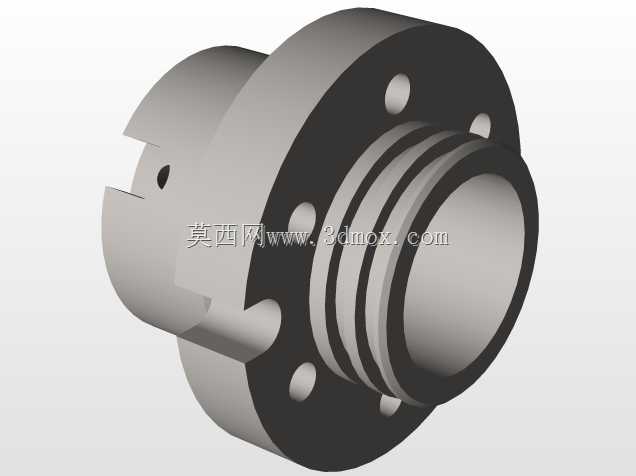

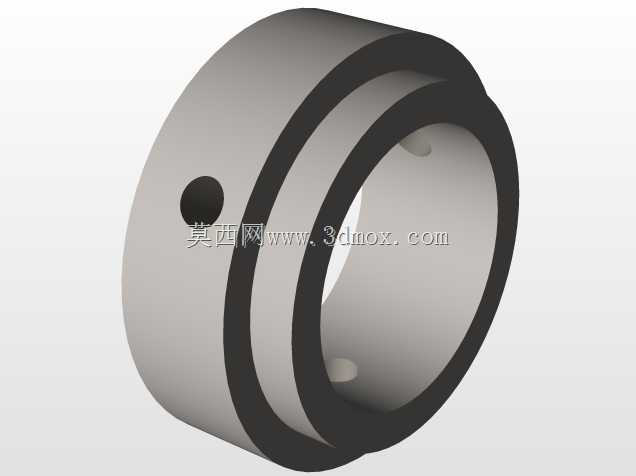

　　这款密封的整体外形为同轴环形套件结构，主体包含两个核心环形构件，其中随泵轴同步转动的动环构件外侧设计有径向定位销孔，安装时可通过紧定螺钉或销钉与泵轴实现周向固定，避免运转过程中动环与轴出现相对滑动；与泵腔静座配合的静环构件则依靠端面的贴合压力与动环形成密封副，两个环件之间的密封端面经过高精度研磨，表面粗糙度控制在合理区间，运转时端面间会形成一层极薄的介质液膜，既起到润滑摩擦副的作用，又能阻断介质的泄漏通道。

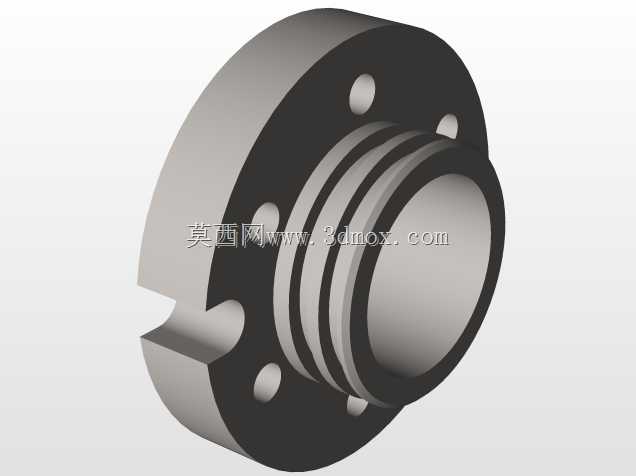

　　从设计思路层面，这款密封采用了平衡型端面结构设计，通过合理控制密封端面的受压面积比，抵消大部分介质压力对端面的压紧作用，避免端面比压过大导致的摩擦温升过高、磨损加快问题，同时也能防止比压过小导致的密封面开启泄漏。密封环的主体材质选用了兼具耐磨性与自润滑性的工程材料，搭配刚性支撑环结构，既保证密封端面的形位公差稳定性，又能在短时干摩擦工况下避免密封面快速烧损。环形构件上的两道环形槽结构，分别用于安装辅助密封圈与实现轴向定位，辅助密封圈选用弹性耐介质材料，可补偿密封环的轴向窜动与安装偏角，适配泵轴运转时的小幅跳动工况，避免静密封点出现泄漏。

　　在安装边界与尺寸适配方面，这款密封的内孔直径与配套泵轴的轴径采用间隙配合，安装时需保证轴表面的粗糙度与同轴度符合安装要求，密封组件的轴向安装长度需匹配泵盖的密封腔深度，安装后动环与静环的贴合面需保证与泵轴轴线垂直，偏角误差需控制在允许范围内，否则会导致端面贴合不均出现局部磨损过快、泄漏量超标的问题。密封外侧的径向定位孔位置经过精准设计，安装时紧定螺钉的锁紧力矩需控制在合理区间，既要保证周向固定可靠，又要避免锁紧力过大导致密封环变形影响端面精度。

　　实际选型使用时，需根据泵的工作压力、介质温度、介质腐蚀性匹配对应的密封端面材质与辅助密封圈材质，常规清水工况下可选用碳石墨对碳化硅的摩擦副搭配丁腈橡胶密封圈，弱腐蚀介质工况则可更换为氟橡胶密封圈与碳化硅对碳化硅的摩擦副配置，以提升密封的适用工况范围。这类集成式的机械密封组件相比分体式密封结构，安装时无需现场逐一调整各个部件的配合间隙，整体预装完成后可直接套入泵轴完成固定，大幅降低现场安装的技术要求与装配耗时，也能减少因现场装配误差导致的密封早期失效问题。在日常维护中，这类密封在正常工况下的运行周期远长于填料密封，仅需在设备例行检修时检查密封端面的磨损量与辅助密封圈的老化情况，无需运行过程中频繁调整压紧力，能有效降低设备的日常维护工作量，减少非计划停机的概率。
