CartexDN65规格伯格曼式机械密封结构

　　在石油化工、市政给排水、电力循环水、暖通空调等涉及流体输送的工业场景里，泵类设备的轴端密封一直是决定设备连续运行周期的核心部件，传统填料密封存在磨损快、泄漏量大、轴套易损耗的问题，而集装式机械密封凭借预组装、安装便捷、密封性能稳定的特点，已经成为中大功率离心泵、化工流程泵的标配密封方案。本次呈现的DN65规格卡式集装机械密封，属于典型的博格曼系列集装密封结构，主要适配公称通径65mm的泵轴配套使用，这类密封在设计之初就充分考虑了现场安装的容错性，不需要运维人员在现场调整弹簧压缩量，所有动环、静环、辅助密封圈、弹簧补偿机构都集成在预装的卡式壳体内部，现场安装时只需要将整体套装在轴上，拧紧定位卡爪的固定螺栓即可完成装配，

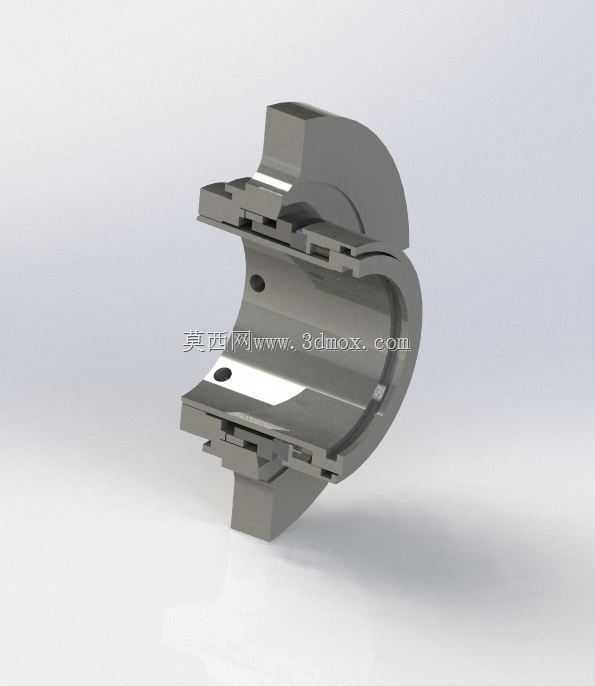

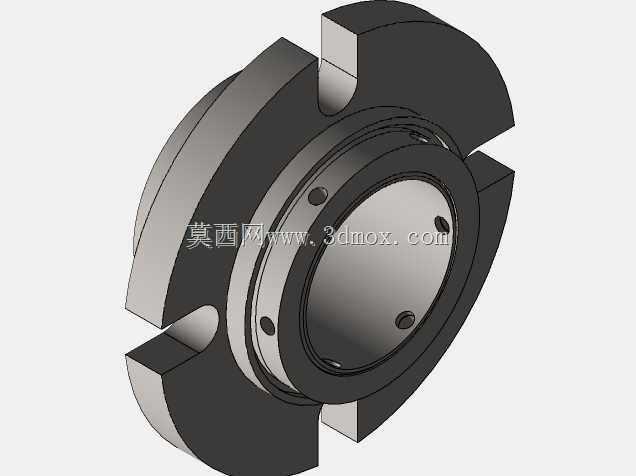

　　能大幅降低现场安装失误导致的密封失效概率。从结构功能上看，该密封的核心密封副采用软硬配对的摩擦副设计，动环随泵轴同步旋转，静环固定在密封腔体的压盖位置，二者接触面的平面度控制在微米级，依靠弹簧组件提供的预紧力，配合输送介质本身的压力在摩擦副端面形成极薄的液膜，既实现密封介质不向外泄漏，又能通过液膜带走摩擦副运转产生的热量，避免干磨烧损。外侧的四氟橡胶辅助O型圈分别承担动环与轴套、静环与压盖之间的静密封作用，补偿加工与安装带来的微小形位偏差，同时阻断介质沿金属配合面的泄漏路径。从结构设计逻辑来看，该密封采用了分体式卡环定位结构，外围的三个带缺口的卡爪结构，既承担安装时的轴向定位作用，在泵体运行时又能对密封整体起到径向限位，

　　避免轴系跳动量过大时密封组件出现偏磨；密封的弹簧补偿机构采用内置式多弹簧布置，弹簧均匀分布在密封腔内部，相比单弹簧结构，多弹簧的补偿力更均匀，即使轴存在一定的径向跳动，也能保证动环与静环的端面始终保持均匀贴合，不会出现局部压力过大导致的异常磨损。在安装边界尺寸上，该密封的轴向安装长度适配常规DN65离心泵的密封腔预留尺寸，径向最大外径与泵体密封腔的内径匹配，安装时不需要对原有泵体的密封腔进行额外加工，可直接替换同规格的填料密封或者老旧的非集装式机械密封，适配的介质温度范围覆盖常规冷水、热水、弱腐蚀性化工介质，线速度适配常规四级、二级电机驱动的离心泵转速区间，不需要额外增加冲洗管路即可在常规工况下稳定运行。在实际选型应用中，

　　这类集装式机械密封尤其适合运维人员技术能力参差不齐的现场场景，不需要专业的密封安装经验即可完成更换，能大幅缩短设备检修的停机时间；密封的摩擦副材质可根据输送介质的特性灵活调整，输送含颗粒的污水类介质时可选用硬质合金对硬质合金的摩擦副配对，输送清洁水类介质时可选用石墨对碳化硅的配对，兼顾使用寿命与运行摩擦阻力。从建模细节来看，该结构完整还原了密封的所有配合细节，包括动环的传动销结构、静环的防转槽、卡爪的安装缺口、O型圈的安装槽位，所有配合面的尺寸公差都按照机械密封的行业标准设定，可直接用于密封件的生产加工参考，也可用于泵类设备的整机装配模拟，验证密封与轴、泵腔压盖的配合干涉情况，提前排查安装过程中可能出现的尺寸不匹配问题。在日常运维中，这类密封运行时只需要检查密封端面是否有微量滴漏，正常运行时的泄漏量控制在每小时5滴以内都属于正常范围，不需要额外的维护操作，相比传统填料密封需要定期压紧压盖、更换填料的运维工作量，能降低90%以上的密封运维成本，同时避免了填料磨损轴套导致的轴系部件损耗，延长泵轴的整体使用寿命。
