旋转密封用多层波形弹性构件

　　在动密封工况的结构设计中，这类多层波状弹性构件的应用场景覆盖了绝大多数需要轴向预紧补偿的旋转密封点位，最常见的部署位置是泵类设备的轴端密封腔、高速旋转接头的动静环贴合面、化工搅拌设备的主轴密封组件，以及车用旋转密封件的内置预紧结构里。和传统圆柱螺旋压缩弹簧相比，这种波浪形的弹性结构不需要预留大尺寸的轴向安装空间，在相同的载荷输出要求下，它的轴向安装高度可以压缩到普通圆柱弹簧的三分之一甚至更低，这对于轴向尺寸受限的紧凑型密封腔体设计来说，是非常关键的选型优势。

　　从实际功能特性来看，这类构件的核心作用是给密封摩擦副提供持续稳定的轴向预紧力，当动静密封环在运行过程中出现磨损量的时候，波状结构的弹性变形量可以自动补偿磨损带来的间隙，避免密封面因为预紧力衰减出现介质泄漏。和单层波形弹片相比，多层叠合的结构可以在有限的径向尺寸范围内输出更线性的弹力曲线，不会因为压缩量的小幅波动出现预紧力陡变的情况，这一点对于高速旋转的密封工况尤其重要——如果预紧力波动过大，很容易造成密封面局部压力过高出现异常磨损，或是压力不足导致密封失效。

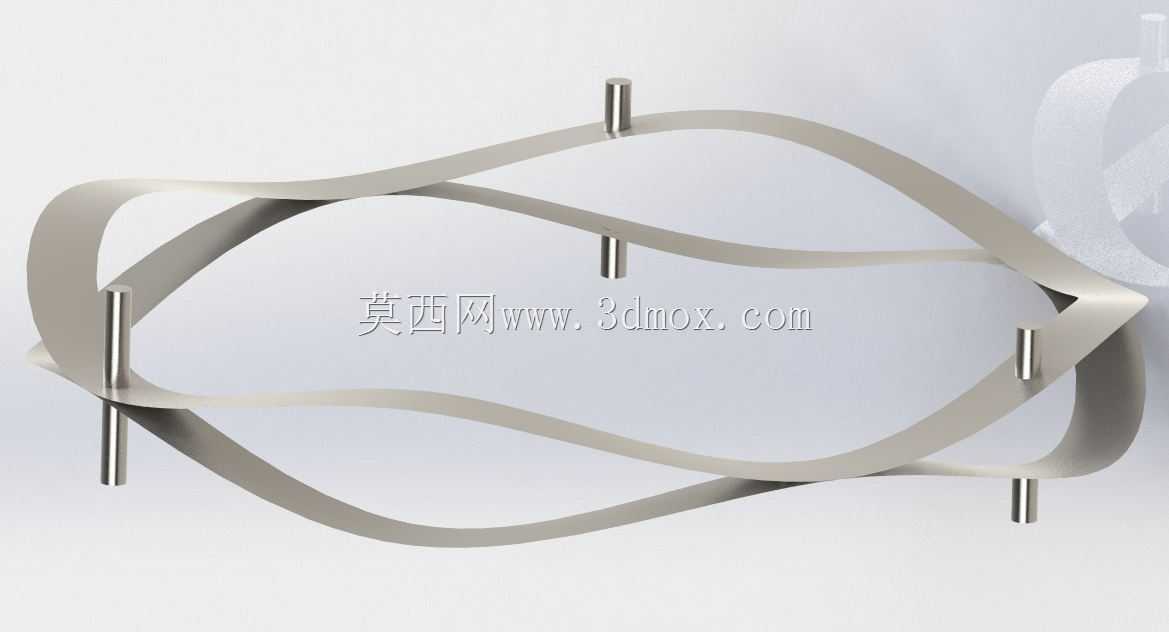

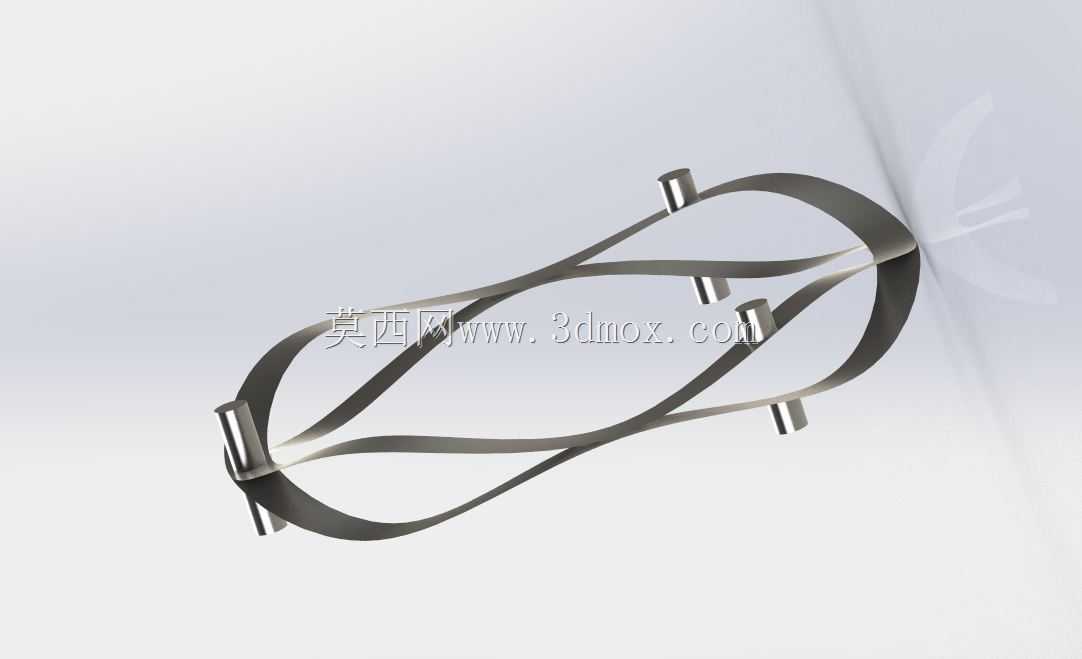

　　设计这类构件的时候，首先要匹配安装腔体的径向边界尺寸：构件的外径需要和密封腔的内壁保留0.2到0.5毫米的间隙，避免运行过程中构件外圈和腔壁发生剐蹭磨损；内径则要和旋转轴的外圆保持足够的安全距离，防止高速旋转时弹片和轴表面接触产生金属切屑污染密封介质。波峰的数量设计需要结合所需的总载荷来计算，通常6个均匀分布的波峰就可以保证整圈预紧力的均匀度，不会出现局部压力偏差过大的问题；波峰的圆弧过渡半径不能过小，否则在长期交变载荷作用下，折弯位置容易出现应力集中导致的疲劳断裂。端部的固定小柱结构是为了在安装时给构件提供周向定位，避免设备启停阶段的扭矩波动让弹片出现周向转动，导致波峰位置偏移影响预紧力的均匀分布。

　　在安装边界的校核上，需要重点确认两个极限尺寸：一是完全压并时的轴向高度，这个尺寸必须小于密封组件允许的最小轴向间隙，防止设备运行过程中出现弹簧压并失效，失去弹性补偿能力；二是自由状态下的高度，要匹配密封组件的初始安装压缩量，通常初始压缩量设定在总变形量的20%到30%区间，既可以保证初始密封所需的预紧力，又能预留足够的变形行程来补偿密封面的全生命周期磨损量。材料选择上通常采用淬硬弹簧钢带，表面做防锈钝化处理，适应不同工况下的介质腐蚀环境，避免长期使用出现锈蚀导致弹力衰减。

　　在实际选型替换过程中，不能仅凭外径和内径尺寸匹配就直接选用，必须核对工作载荷下的压缩量曲线是否和原设计要求一致，否则很容易出现预紧力过大导致密封面异常发热磨损，或是预紧力不足导致密封泄漏的问题。这类弹性构件的受力方向严格沿轴向，安装时要保证两端的支撑面和轴线完全垂直，倾斜安装会导致各个波峰的受力不均，局部位置应力超过材料疲劳极限，大幅缩短构件的使用寿命。
