集装式单端面机械密封结构设计

　　在石油化工、市政给排水、电力循环水、食品制药等涉及流体输送的工业场景中，泵类、反应釜、搅拌装置等旋转设备的轴端密封，是决定设备连续运行周期、介质泄漏率、运维成本的核心部件，传统填料密封存在摩擦功耗大、磨损快、泄漏量难控制、需频繁调整压盖的缺陷，普通非集装式单端面机械密封又存在安装时需现场测算弹簧压缩量、动环静环对位难度大、易因安装偏差导致密封面偏磨失效的问题，这款集装式机械密封的结构设计，正是针对这些现场痛点完成的优化方案。从结构功能来看，该密封采用单端面平衡型设计思路，密封端面临近介质侧设置了硬质合金与碳化硅配对的摩擦副，摩擦副表面经过高精度研磨，平面度控制在0.0009mm以内，可在保证密封性能的同时降低摩擦面的比压，

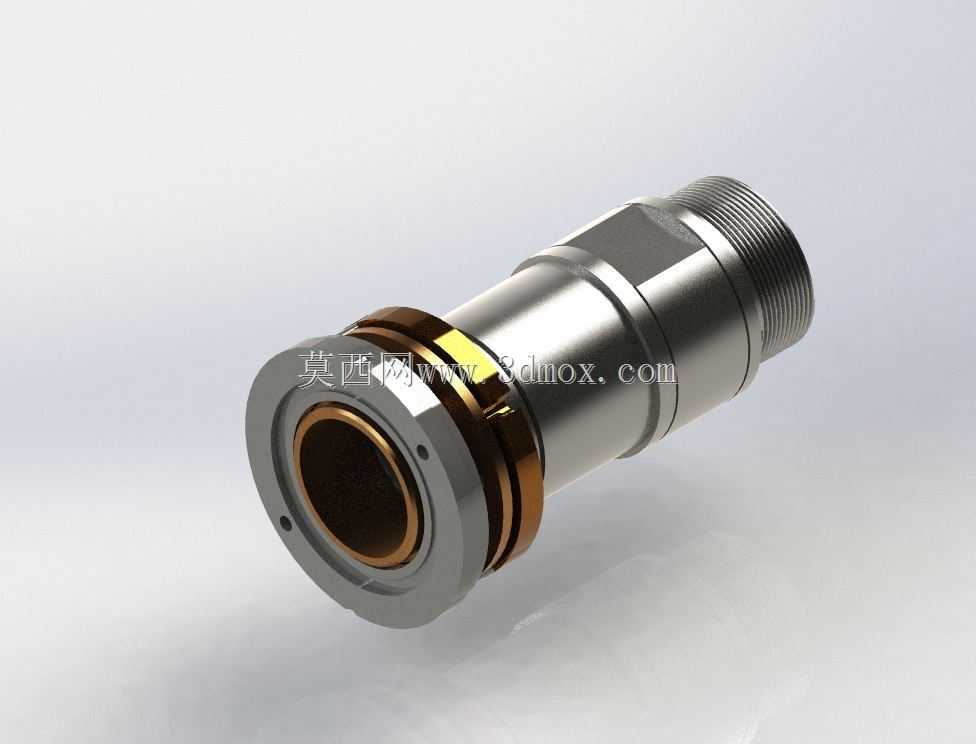

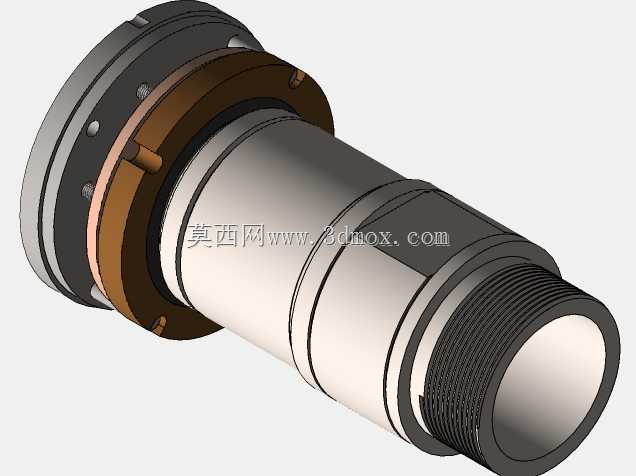

　　减少运行过程中的摩擦热生成，适配含少量固体颗粒的清水、润滑油、弱腐蚀性化工介质等工况，线速度适用范围覆盖0-20m/s，可满足多数中低压旋转设备的密封需求。密封整体采用集装式结构设计，所有部件在出厂前已经完成预装与压缩量校准，现场安装时无需拆解密封组件，只需将整体套装在设备轴上，将法兰端与设备密封腔的止口对位后拧紧连接螺栓，再拆除轴套上的定位卡板即可完成安装，完全规避了现场安装时弹簧压缩量控制不当、动静环磕碰损伤、密封面错位等常见安装问题，大幅降低现场安装的技术门槛，减少因安装失误导致的早期密封失效。从安装边界与尺寸适配来看，该密封的轴套采用台阶式内孔设计，适配轴径范围覆盖常规离心泵、管道泵的常用轴径规格，

　　轴套与设备轴之间采用氟橡胶O型圈实现静密封，可适应-20℃到180℃的介质温度区间；法兰端的连接螺栓孔采用圆周均布设计，与标准泵用密封腔的安装止口尺寸完全匹配，无需对设备端进行二次加工即可直接替换原有密封组件；密封外侧设置了外螺纹接口，可直接对接设备的冲洗管路，引入清洁介质对密封摩擦副进行冲洗冷却，带走摩擦产生的热量同时防止介质中的固体颗粒进入密封面之间，进一步延长密封的使用寿命。设计过程中针对密封的受力变形做了有限元校核，动环座采用不锈钢材质整体加工，壁厚经过优化，既保证足够的结构刚度，避免运行过程中受介质压力、轴跳动影响产生变形导致密封面贴合不严，又控制了整体重量，减少轴系的附加载荷；弹簧组件采用多组小弹簧圆周均布的结构，

　　相比单弹簧结构可提供更均匀的端面比压，即使轴存在一定的径向跳动，也能保证密封面始终保持均匀贴合，不会出现局部比压过大导致的异常磨损，或是局部间隙过大导致的泄漏问题。密封的静环侧设置了防转销结构，可防止静环随轴转动导致的O型圈扭转磨损，同时静环与法兰座之间保留了微小的浮动间隙，可自动补偿轴的少量偏摆与窜动，在设备启动、停机、工况波动的过程中始终保持密封面的稳定贴合。在实际选型应用中，这类集装式机械密封多用于替换老旧设备的填料密封或是失效的非集装式密封，相比传统密封结构，其泄漏率可控制在每小时0.5mL以内，远低于国家标准要求的泄漏指标，摩擦功耗仅为填料密封的30%左右，可有效降低设备的运行能耗，同时正常运行周期可达8000小时以上，大幅减少设备停机检修的频次，降低运维人员的工作量。需要注意的是，安装前需确认设备轴的径向跳动量不超过0.05mm，密封腔止口的端面跳动不超过0.04mm，轴表面的粗糙度达到Ra1.6以上，避免因设备本身的精度问题影响密封的使用寿命；接入冲洗管路时需保证冲洗压力比密封腔内部压力高0.1-0.2MPa，冲洗流量控制在每分钟3-5L，保证冷却冲洗效果。
