泵用集装式机械密封结构三维设计

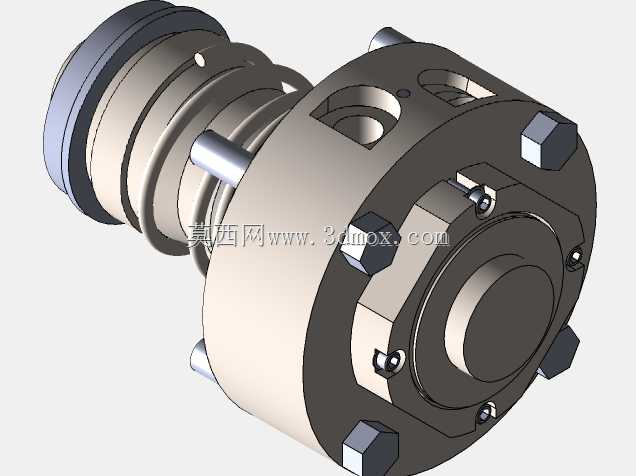

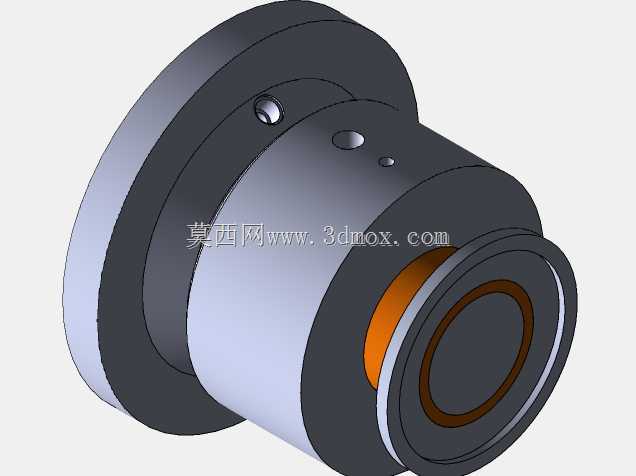

　　在流体输送类设备的运维与设计场景中，轴端泄漏始终是影响设备运行稳定性、介质输送安全性的核心痛点，尤其是输送腐蚀性、易燃易爆、高温高压或含固体颗粒介质的泵类设备，传统填料密封的磨损快、泄漏量大、功耗高的缺陷会被进一步放大，而机械密封作为当前泵类设备轴端密封的主流方案，其结构合理性直接决定了泵组的连续运行周期与运维成本。本次呈现的泵用机械密封结构，采用集装式设计思路，将动环、静环、补偿机构、辅助密封圈、传动销、紧定螺钉等所有密封核心组件预先集成在一体式的轴套与压盖框架内，完全规避了现场安装时因弹簧压缩量调整不当、动静环对位偏差导致的密封失效问题，现场安装时仅需将整体套装在泵轴对应位置，紧固压盖螺栓与轴套紧定螺钉即可完成装配，对现场运维人员的技术门槛要求大幅降低，尤其适合化工流程泵、清水离心泵、热油循环泵等对安装精度要求较高的应用场景。从结构功能层面拆解，该密封的动环随泵轴同步转动，静环固定在泵体端的密封腔压盖上，二者贴合的端面依靠弹簧组件提供的预紧力，结合密封腔内介质压力形成的端面比压，维持一层厚度极薄的流体膜，这层流体膜既可以避免动静环端面的干摩擦磨损，又能阻挡介质从轴与泵体的间隙处向外泄漏；动环侧的辅助密封圈用于阻断动环与轴套之间的泄漏通道，静环侧的辅助密封圈则阻断静环与压盖之间的泄漏通道，所有辅助密封圈的安装槽位均做了圆角过渡处理，避免装配时割伤密封圈导致密封失效。设计过程中，首先结合常用离心泵的密封腔安装尺寸确定了整体安装边界：

　　压盖端的法兰连接孔采用跨中分布设计，适配国内多数标准离心泵的密封腔端面螺孔位置，法兰端面设置了定位止口，安装时可直接嵌入泵体密封腔的止口槽内，保证密封组件与泵轴的同轴度，避免运行时出现偏磨；轴套的内孔尺寸适配常规直径的泵轴，轴套表面与动环配合的位置做了高光洁度处理，降低动环轴向浮动时的摩擦阻力，保证补偿机构可以及时跟进端面磨损量，维持端面比压稳定。弹簧组件采用多组小弹簧沿圆周均布的设计，相比单弹簧结构，多弹簧的弹力分布更均匀，即使泵轴存在一定的径向跳动，也能保证动静环端面全周的贴合压力一致，避免局部压力过大导致的端面异常磨损，或是局部压力过小导致的介质泄漏；弹簧外侧设置了隔离套结构，可阻挡输送介质中的固体颗粒进入弹簧腔，

　　避免弹簧被颗粒卡滞失去补偿能力，这一设计在输送含杂质污水、浆料介质的泵组上实用性极强。传动结构方面，动环与轴套之间通过传动销传递扭矩，静环与压盖之间设置了防转销，避免静环随动环同步转动导致密封端面无法形成相对运动；压盖上预留了冲洗液接口位置，可根据实际输送介质的工况接入外接冲洗液，对密封端面进行冷却、冲洗，带走端面摩擦产生的热量，同时冲走进入端面的微小颗粒，延长密封的使用寿命。从安装边界来看，该密封的轴向总长度充分考虑了不同泵型密封腔的深度余量，压盖法兰的外径尺寸避开了泵体端的加强筋、螺栓凸台等干涉位置，轴套伸出端的长度预留了联轴器安装的调整空间，不需要对原有泵体结构进行额外改造即可直接替换原有密封组件，适配性较强。

　　在实际工况应用中，这类集装式机械密封可适配常温到中温区间的清水、油品、弱腐蚀性化工介质，端面摩擦副根据不同工况可选用不同材质配对，比如输送清水时用碳石墨对碳化硅，输送腐蚀性介质时用碳化硅对碳化硅，辅助密封圈可根据介质温度选用丁腈橡胶、氟橡胶等不同材质，结构本身的模块化设计也方便后续易损件的更换，不需要整体更换密封总成，降低运维成本。建模过程中对所有配合面的公差配合做了对应模拟，比如动环与轴套的间隙配合、静环与压盖的间隙配合、弹簧的预压缩量范围都做了参数化设置，方便后续根据不同的轴径、压力工况快速调整参数生成适配的密封模型，结构上没有冗余的零件，所有零件的工艺性都做了考量，比如轴套采用棒料车削加工即可成型，压盖采用铸件车削加工，适合批量生产，没有复杂的异形结构导致加工难度提升。
