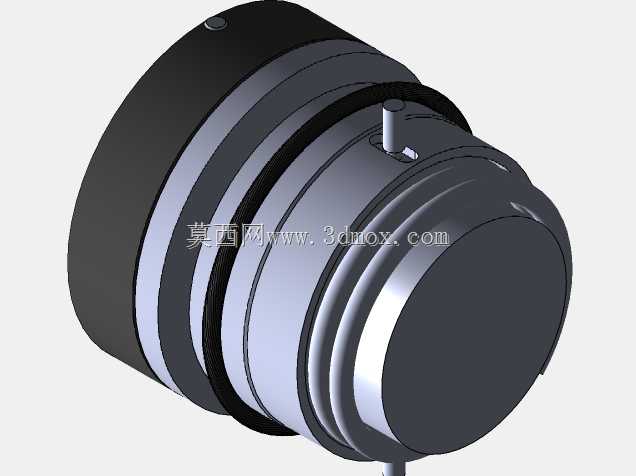

泵用集装式机械密封结构三维设计

　　在流程工业的流体输送环节，泵类设备的轴端泄漏一直是影响装置连续运行、介质损耗与现场安全的核心问题，机械密封作为替代传统填料密封的核心轴封部件，被广泛应用在离心泵、化工泵、污水泵等各类旋转流体设备上，本次呈现的密封结构为典型的集装式泵用机械密封，在设计阶段就充分考虑了现场安装的容错性与运行可靠性。不同于分体式密封需要现场逐一调整弹簧压缩量、动环静环同轴度的繁琐流程，该结构将动环组件、静环座、补偿弹簧、定位销、辅助密封圈全部集成在一体式的轴套与压盖框架内，出厂前就完成了密封端面比压的预校准，现场安装时只需将整体套入泵轴，拧紧压盖螺栓、拆除定位卡扣即可完成装配，能大幅降低现场安装人员的技术门槛，避免因人工调整压缩量不当导致的密封早期失效，

　　比如压缩量过大造成端面过度磨损发热，或是压缩量不足导致密封面贴合不严出现泄漏。从实际应用场景来看，这类密封可适配清水、弱腐蚀性化工介质、含少量颗粒的污水等多种工况，在市政供水、化工流程、污水处理、循环冷却水系统等场景的泵组上都能适配。结构设计上，动环与静环的密封端面采用了窄面设计思路，能在保证端面贴合比压满足密封要求的前提下，减少端面的接触面积，降低运行过程中的摩擦热生成，避免辅助密封圈长期处于高温环境下出现老化失效；补偿机构采用多组均匀布置的圆柱弹簧，相比单弹簧结构，多弹簧布置能在轴出现小幅度径向跳动时，给动环提供更均匀的轴向补偿力，保证密封端面在轴窜动、偏摆的工况下依然能保持紧密贴合，不会出现局部间隙导致的泄漏。

　　密封的辅助密封采用O型圈结构，分别布置在动环与轴套之间、静环与压盖之间，既可以阻断介质沿配合间隙的渗漏路径，也能为密封环提供一定的浮动余量，抵消泵轴运行中的小幅振动。从安装边界来看，该密封的轴套内孔与泵轴采用间隙配合，配合公差控制在H8/g7区间，既方便安装时的套装，也不会因间隙过大导致密封组件偏心；压盖的螺栓孔采用跨中布置，适配常规离心泵密封腔的安装孔位，压盖与泵体密封腔之间设置有静密封垫片，安装时只需按照对角顺序拧紧螺栓即可保证压盖端面与轴的垂直度。外形上整体为同轴圆柱结构，轴向尺寸紧凑，不需要对原有泵组的密封腔进行大范围改造就能直接替换原有密封件，对于老旧泵组的密封升级改造场景十分友好。在运行逻辑上，泵启动后轴带动轴套、

　　动环同步旋转，静环固定在压盖上保持静止，动环在弹簧力与介质压力的共同作用下，与静环端面保持紧密贴合，端面间形成极薄的液膜，既起到润滑密封端面的作用，也能阻断介质的泄漏通道；当密封端面出现正常磨损时，弹簧会推动动环沿轴向微量进给，持续补偿磨损量，保证密封面始终保持贴合状态。设计过程中还特意在压盖位置设置了防转销结构，避免静环随动环出现跟转导致的密封失效，同时在轴套上设置了传动销，保证轴的扭矩能可靠传递到动环上，不会出现动环与轴套之间的相对滑动。这类密封结构在选型时，需要匹配泵的轴径、密封腔压力、介质温度、介质腐蚀性等参数，三维建模过程中对所有配合面的公差、密封件的压缩率都做了对应模拟，能直观展示密封的装配关系与工作原理，也可直接用于密封件的加工出图、泵组的装配干涉检查，帮助设计人员提前预判安装过程中可能出现的同轴度偏差、螺栓干涉等问题，减少现场安装的试错成本。
