GoPro运动相机配套固定支撑支架结构

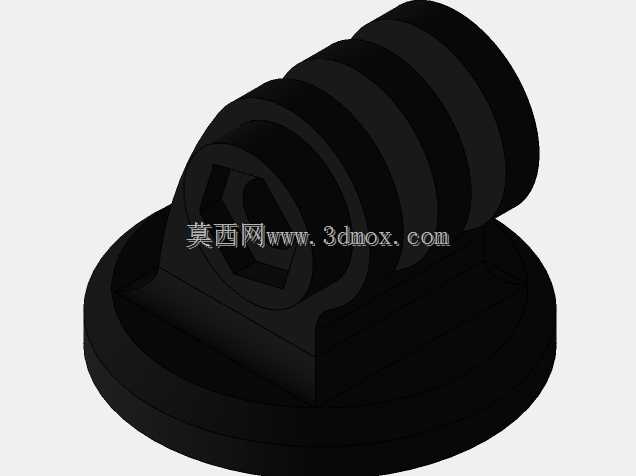

　　这款支撑结构主要面向户外运动拍摄场景下的动作摄像机固定需求，适配GoPro系列运动相机的安装接口，可广泛应用于骑行、滑雪、冲浪、户外徒步等需要第一视角拍摄记录的场景，解决运动过程中相机固定不稳、角度调节受限的实际问题。从结构设计来看，底座采用圆盘式安装面，可适配头盔、车把、运动护具等多种安装基面，底部预留的安装位可兼容粘胶固定、绑带捆扎、螺丝锁付等多种连接方式，安装边界覆盖绝大多数运动装备的附着平面，圆盘直径控制在合理范围，不会因尺寸过大增加额外风阻，也不会因尺寸过小导致固定强度不足。上部的铰接结构是整个支架的核心功能区，采用多段环形阻尼槽设计，相邻环槽之间的配合面做了微过盈处理，无需额外锁紧旋钮即可实现角度调整后的自保持，

　　可支持俯仰方向大角度调节，满足不同拍摄视角的调整需求，铰接部位的内孔做了适配GoPro原厂快拆插销的尺寸设计，可直接与相机底部的快拆接口匹配，无需额外转接件即可完成装配。设计过程中优先考虑了户外使用的可靠性，整体结构无细小易脱落零件，所有棱角处均做了圆弧过渡处理，避免运动过程中剐蹭装备或者划伤使用者，铰接部位的转动阻尼经过反复调校，既不会因阻尼过大导致角度调整费力，也不会因阻尼过小在运动颠簸中出现相机移位、拍摄角度偏移的问题。材质适配方面，结构壁厚均匀，适合采用尼龙加纤材料注塑成型，也可通过3D打印制作小批量定制件，壁厚控制在兼顾强度与轻量化的区间，整体重量控制在较低水平，安装在头盔等头部装备上不会增加过多负重，

　　长时间佩戴也不会产生明显的不适感。从安装适配性来看，底座的安装面做了微弧处理，可适配一定曲率的曲面安装基面，比如头盔的弧形外壳、自行车把的圆柱面，配合双面泡棉胶使用时可获得足够的接触面积，保证粘接强度，同时底座边缘做了薄边过渡，粘贴后不会出现明显的凸起边缘，降低外力剐蹭导致支架脱落的风险。上部的相机安装位严格匹配GoPro系列相机的接口尺寸，两侧的铰接耳片间距与原厂接口一致，插销孔的同轴度公差控制在合理范围，插拔顺畅无卡滞，同时耳片的厚度做了加强处理，在相机受到意外撞击时可承受足够的冲击力，避免耳片断裂导致相机脱落。在实际使用场景中，这款支架可替代原厂塑料支架，结构强度更优，阻尼保持效果更好，尤其是在低温户外环境下，

　　材料的抗脆断性能优于普通原厂ABS材质支架，可适应更严苛的户外使用环境。结构设计上没有多余的装饰性特征，所有造型均服务于功能需求，环形的铰接段除了提供阻尼转动功能外，还可在相机受到冲击时提供一定的缓冲变形量，吸收部分冲击能量，保护相机不受硬连接的冲击力损伤。底座与上部铰接座之间采用一体化连接设计，无拼接缝隙，避免户外使用时泥沙、雨水进入连接缝隙导致转动卡滞，整体结构的防水防尘性能优异，无需额外维护即可在各类户外环境下长期使用。从尺寸边界来看，整体高度控制在较低区间，安装后相机与安装基面的距离较近，重心更低，运动过程中相机的晃动量更小，拍摄画面更稳定，不会因支架过高导致重心外伸，在颠簸场景下出现画面抖动甚至支架断裂的问题。铰接部位的转动角度覆盖了从水平拍摄到垂直向下拍摄的全范围，可满足第一视角拍摄、地面跟拍、自拍等多种拍摄角度需求，调整角度时只需直接扳动相机即可，无需操作额外的锁紧机构，使用便捷性更高，适合运动过程中快速调整拍摄角度的使用需求。
