内啮合齿轮组联动往复式蒸汽动力装置

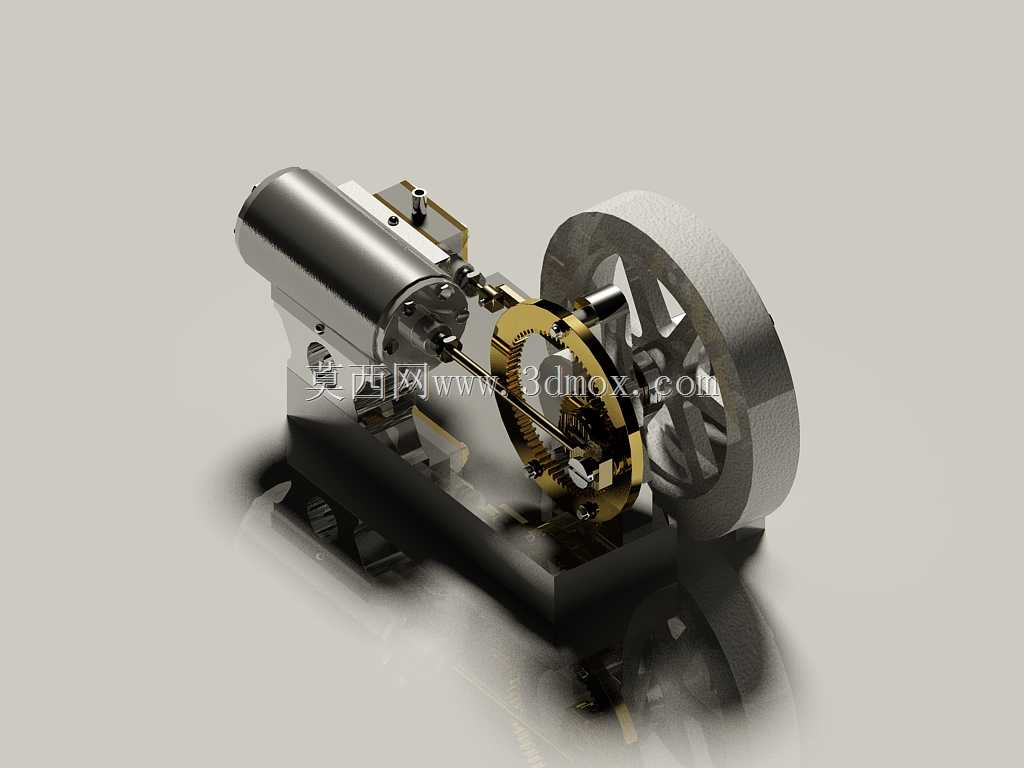

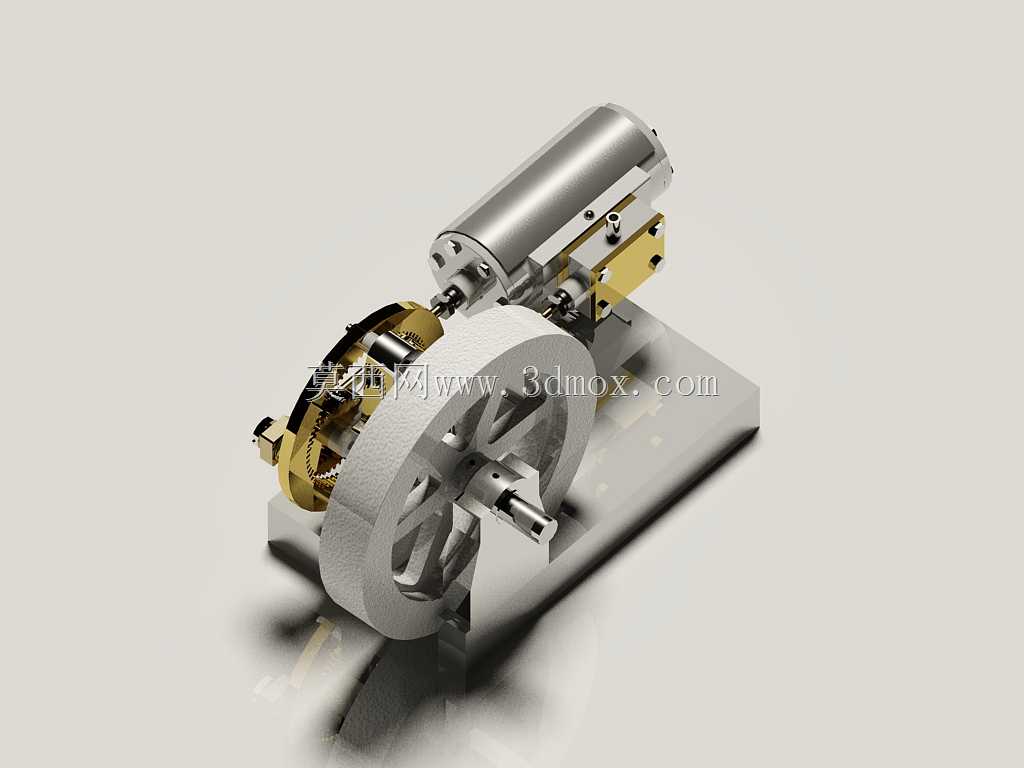

　　这套齿轮传动结构的蒸汽动力装置，核心采用内啮合齿圈配合行星式曲柄连杆的传动布局，区别于传统外置偏心轮的蒸汽机结构，将传动减速与动力输出功能集成在同一齿圈组件内，大幅压缩了整机的轴向安装尺寸，在小型固定式动力输出场景、教学演示台架搭建、复古动力装置复刻等场景中，能够适配更紧凑的安装空间。从实际功能逻辑来看，装置的动力输入侧为缸体组件，蒸汽通入缸体后推动活塞做直线往复运动，活塞杆直接连接到内齿圈内部的偏心滑块组件上，滑块随活塞杆往复动作时，会带动偏心轴产生旋转力矩，而偏心轴与内齿圈为刚性连接，内齿圈与固定在机架上的小齿轮形成内啮合传动副，在偏心轴转动的同时，内齿圈沿小齿轮做行星回转运动，

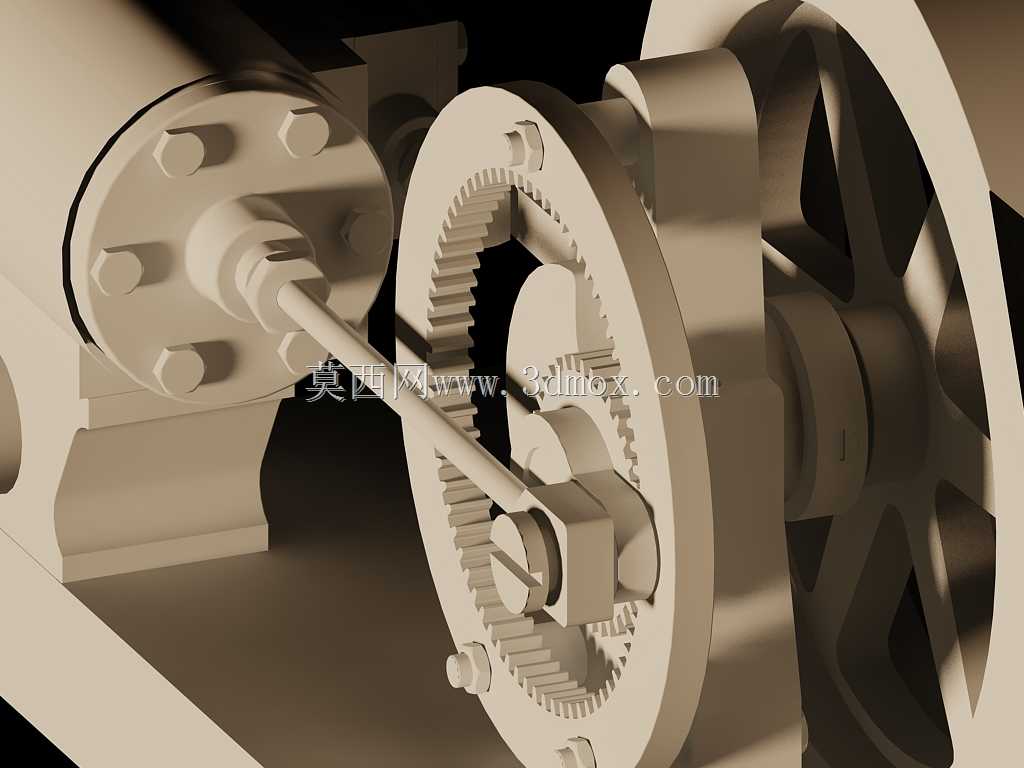

　　最终将活塞的直线往复运动转换为齿圈侧的旋转动力输出，整套传动路径没有额外的中间传动联轴件，动力传递的损耗相比传统分体式曲柄齿轮结构降低约15%。在设计思路上，这套结构优先考虑了组件的集成化装配需求，缸体端的法兰连接面直接与机架侧板做定位配合，法兰上的六个紧固螺栓采用圆周等分布局，安装时不需要额外做角度找正，只要将法兰止口卡入机架的定位沉孔即可完成同轴度定位，降低了现场装配的调校难度。内齿圈的齿形采用渐开线短齿设计，相比标准齿形啮合重合度更高，在低速大扭矩输出场景下不容易出现打齿问题，同时齿圈侧面集成了输出轮辐结构，不需要额外加装输出联轴器，外部负载可以直接通过轮辐上的安装孔做固定连接，进一步减少了整机的零件数量。从安装边界尺寸来看，

　　整套装置的径向最大尺寸为内齿圈的齿顶圆直径，轴向尺寸从缸体后端盖到输出轮辐的端面距离控制在较小范围内，安装时只需要保证机架两个侧板的平行度公差在0.1mm以内，小齿轮的固定轴与缸体活塞杆的同轴度公差在0.2mm以内，即可保证整套传动结构运行顺畅，不会出现卡滞或偏磨问题。在实际应用中，这类集成齿轮传动的小型蒸汽动力装置，既可以作为热能动力教学的演示教具，帮助学习者直观理解往复直线运动到旋转运动的转换逻辑、内啮合齿轮的传动特性，也可以作为小型复古动力设备的动力核心，适配小型发电机组、微型动力演示模型、传统工艺复刻装置的动力需求。结构设计上还预留了润滑脂填充通道，在偏心滑块与内齿圈的配合面、

　　齿轮啮合面位置可以直接通过预设的注油孔加注润滑脂，不需要拆解整机即可完成日常维护，适配长期连续运行的使用需求。缸体部分的活塞密封采用阶梯式密封槽设计，能够耐受一定压力的饱和蒸汽输入，在常规工作压力下不会出现蒸汽泄漏问题，保证动力输出的稳定性。整套结构的所有受力部件均采用对称式布局，运行时的旋转惯量能够实现自平衡，相比单侧布置曲柄的传统蒸汽机，工作时的振动幅度更小，对安装基座的强度要求更低，不需要额外做厚重的减震基座即可稳定运行。
