11英寸洛根车床倒挡齿轮操纵总成结构

项目分类:车床 发布时间:2022-02-05 ID:542132

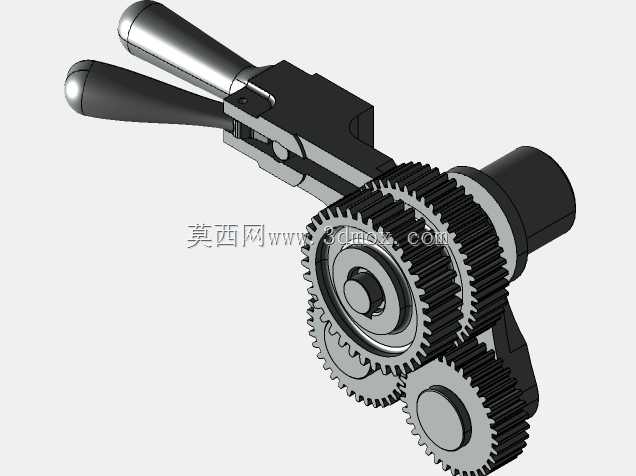

  • 11英寸洛根车床倒挡齿轮操纵总成结构

  这套倒挡齿轮操纵总成取自11英寸规格的普通卧式车床,是车床主轴箱换向机构的核心执行部件,主要承担主轴正反转切换的传动路径切换功能,在普通车床的螺纹加工、正反进给切削、退刀操作场景中,操作者无需关停主电机即可通过扳动操纵手柄快速改变主轴旋转方向,能有效减少非切削空程时间,同时避免电机频繁启停带来的电流冲击与传动带磨损。从实际装机的工况来看,该总成安装在主轴箱靠近操作者一侧的腔体内,操纵手柄伸出主轴箱外壁,操作行程符合普通卧式车床的人机工程设计范围,扳动角度控制在30度到45度之间,操作者站在车床常规操作位无需大幅移动手臂即可完成换向操作,适配中小规格车床的日常操作习惯。

  从结构设计逻辑来看,整套机构采用双联滑移齿轮结合惰轮换向的经典布局,操纵端的双手柄结构分别对应滑移齿轮的拨叉驱动与档位锁止功能,其中主操纵手柄通过转轴带动内部拨叉,驱动双联齿轮沿花键轴轴向滑移,分别与主轴输出齿轮、中间惰轮啮合,实现两条传动路径的切换:当滑移齿轮与主轴侧主动齿轮直接啮合时,主轴按正转方向输出扭矩,满足常规外圆、端面切削的转向需求;当滑移齿轮通过下方的换向惰轮与主动齿轮啮合时,传动链多一级齿轮副,输出转向反转,满足螺纹加工退刀、反车切削、内孔反向进给的工艺需求。齿轮部分全部采用渐开线圆柱直齿设计,齿形参数适配11英寸车床的主轴转速区间,模数选取兼顾低速大扭矩切削的齿根强度与高速运转的传动平稳性,齿轮与轴的配合采用矩形花键连接,相比单键连接能传递更大的换向冲击扭矩,同时保证滑移过程中的对中精度,避免换挡卡滞。

  安装边界方面,整套总成的支撑轴系两端通过衬套安装在主轴箱的预制安装孔位上,轴向定位靠轴端挡圈与箱体台阶面实现,装配时无需额外调整轴系中心距,只要将各齿轮按啮合标记装配后,扳动手柄检查滑移齿轮的全行程啮合状态即可,齿轮啮合侧隙控制在普通车床主轴箱的常规公差范围内,既能保证换向时的传动响应速度,又能避免热态下齿轮卡滞。操纵机构的锁止结构集成在手柄转轴处,采用钢珠弹簧定位结构,在正转、反转、空挡三个位置都有明确的档位手感,能避免切削过程中因振动导致的档位脱开,同时空挡位置的设置方便盘车、挂轮调整等操作时断开主轴与主电机的传动连接。

  从实际使用的工况适配性来看,这套齿轮总成的润滑方式适配普通车床主轴箱的油浴润滑,齿轮下部浸入主轴箱润滑油面以下,运转时带油润滑各啮合齿面与滑移花键面,无需额外设置润滑管路,结构可靠性高,日常维护仅需按周期更换主轴箱润滑油即可,没有易损的精密元件。齿轮材料选用常规的中碳合金钢调质处理,齿面高频淬火,硬度满足中小规格车床的切削负载要求,在正常的车削加工负载下,齿轮寿命能匹配车床的整体大修周期,换向操作的频次即使达到普通车床螺纹加工的高频操作要求,拨叉与齿轮槽的磨损量也能控制在长期使用的允许范围内。

  在三维建模的结构还原过程中,需要重点关注几个装配公差的匹配:一是滑移齿轮的花键配合间隙,既要保证轴向滑移顺畅,又不能因间隙过大导致换向时齿轮偏载打齿;二是换向惰轮的中心距位置,直接影响正反转换向时的啮合侧隙一致性,中心距偏差过大会导致反转时传动噪音增大、齿面磨损加快;三是操纵手柄的扳动角度与齿轮滑移行程的对应关系,要保证手柄到位时齿轮的全齿宽啮合,避免出现半齿啮合的受力状态。这套结构作为普通卧式车床的经典换向结构,其设计思路也常被借鉴到其他需要固定档位正反转切换的小型传动设备中,结构简单可靠,没有复杂的电控或液压元件,对使用环境的要求低,适合在普通机械加工车间的工况下长期稳定运行。
