洛根11寸车床主轴前端轴承密封端盖

　　在普通卧式车床的主轴箱装配体系中，前端轴承盖是直接影响主轴回转精度、轴承润滑密封效果的关键配套零件，这款适配洛根11寸规格车床的前轴承盖，主要承担主轴前支撑组的轴向定位、润滑脂密封、外部杂物阻隔三项核心功能，是车床主轴维保、备件替换场景中需求量较高的易损结构件。从实际装机场景来看，该端盖安装在主轴箱箱体的前端面，正对主轴前支撑轴承的外圈位置，内侧端面直接贴合轴承外圈的端面，通过周向均布的三个安装孔穿入螺栓，将端盖牢牢固定在箱体的对应安装止口上，安装时需要保证端盖内孔与主轴外圆保留均匀的环形间隙，既不能出现摩擦剐蹭主轴的情况，也要控制间隙大小避免润滑脂泄漏或者外部切削液、金属切屑进入轴承腔体。设计这款端盖的时候，

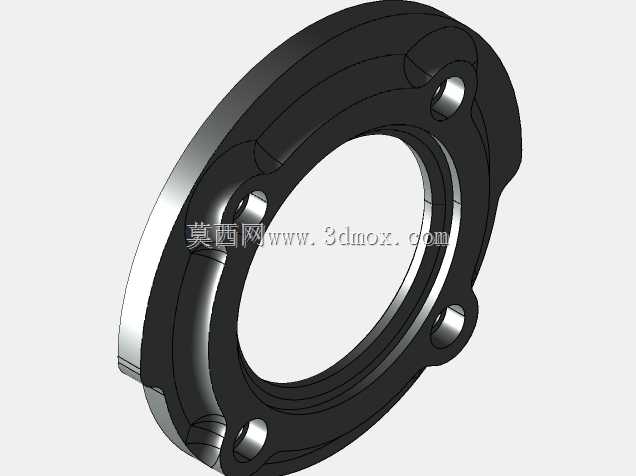

　　首先要匹配洛根11寸车床主轴前轴承的安装尺寸，端盖的止口外径要和箱体前端的安装止口孔做小间隙配合，保证装配后端盖的同轴度，避免内孔与主轴出现偏心剐蹭；端盖的内侧设置有环形的密封槽，可以嵌入毡圈或者橡胶密封圈，和主轴外圆形成接触式密封，在主轴高速回转的时候，既能阻挡箱体内部的轴承润滑脂向外渗漏，也能挡住车床加工时飞溅的切削液、细碎的金属切屑、打磨产生的磨粒等杂物进入轴承滚道，避免轴承出现异常磨损、润滑失效的问题。端盖的主体采用阶梯式的盘类结构，外侧带有三个均匀分布的凸耳结构，每个凸耳上加工有贯通的螺栓安装孔，这种带凸耳的结构相比整圈法兰式的端盖，能在保证连接强度的前提下减少零件的整体重量，同时降低加工时的材料去除量，

　　三个安装孔的孔位角度严格按照120度均布，和箱体上的螺纹孔位置完全对应，装配时不需要额外调整角度就能顺利穿入螺栓，降低现场维保的装配难度。端盖的内孔直径要比对应位置的主轴轴径大0.8-1.2mm，预留出足够的安全间隙，避免主轴在高速回转、受热伸长的时候和端盖内孔发生摩擦，同时这个间隙也不会过大，配合嵌入密封槽的密封件就能实现可靠的密封效果。端盖的厚度方向尺寸需要匹配主轴前轴承的外圈定位需求，内侧端面的平面度要控制在0.02mm以内，保证和轴承外圈端面贴合的时候没有缝隙，既能对轴承外圈起到可靠的轴向限位作用，避免主轴在承受轴向切削力的时候轴承出现窜动，也能防止润滑脂从贴合面的缝隙渗漏。在实际的设备维保场景中，

　　这类端盖最常见的失效形式是密封槽磨损、安装孔滑牙、端面磕碰变形，一旦出现这类问题就会导致密封失效，轴承润滑脂快速泄漏，切屑进入轴承后会造成主轴回转精度下降，加工工件出现圆度超差、表面振纹等问题，因此备件替换的时候需要严格保证端盖的安装尺寸、形位公差和原厂件一致。建模过程中，首先以主轴轴线为基准建立旋转特征生成端盖的主体盘状结构，之后拉伸生成三个周向均布的安装凸耳，切除出螺栓过孔，再在内侧加工出环形的密封槽，最后对所有的锐边做倒钝处理，避免装配的时候划伤操作人员或者割坏密封件。需要注意的是，端盖和箱体贴合的安装端面、和轴承外圈接触的内侧定位端面，都要保证足够的平面度和表面粗糙度，安装孔的位置度公差要控制在0.1mm以内，保证装配的时候螺栓能顺利穿入，不会出现别劲的情况。这款端盖的结构没有复杂的曲面特征，全部是规则的回转体、拉伸凸台和孔类特征，加工工艺性较好，采用普通的45号钢或者铸铁材料就可以满足使用要求，加工完成后做发黑或者喷漆处理就能起到防锈的作用，完全适配普通卧式车床的车间使用环境，在承受切削振动、温度变化的工况下能长期保持稳定的密封和定位效果，保障主轴部件的长期稳定运行。
