10英寸台式锯床工作台定位板结构设计

　　这款定位板是10英寸台式锯床的核心工作台配套构件，主要面向小型加工场景下的锯切作业需求，常见于家庭工坊、小型五金加工门店、职业院校实训车间以及设备维修站点的日常锯切工序，既可以适配木工场景下的实木条、密度板、人造板材的定长裁切，也能满足软金属、工程塑料型材的小余量锯切定位需求，是台式锯床保证锯切精度、拓展加工适配性的关键承载部件。从实际使用场景来看，台式锯床的作业过程中，待加工工件需要在工作台面完成进给推送，普通平面工作台缺乏导向与定位基准，很容易出现工件偏移、锯缝歪斜、裁切尺寸超差的问题，这款定位板的设计正是针对这一痛点，通过结构上的导向槽与腰型安装孔配合，实现工件的稳定导向与定位板自身的位置可调。从结构设计思路来看，

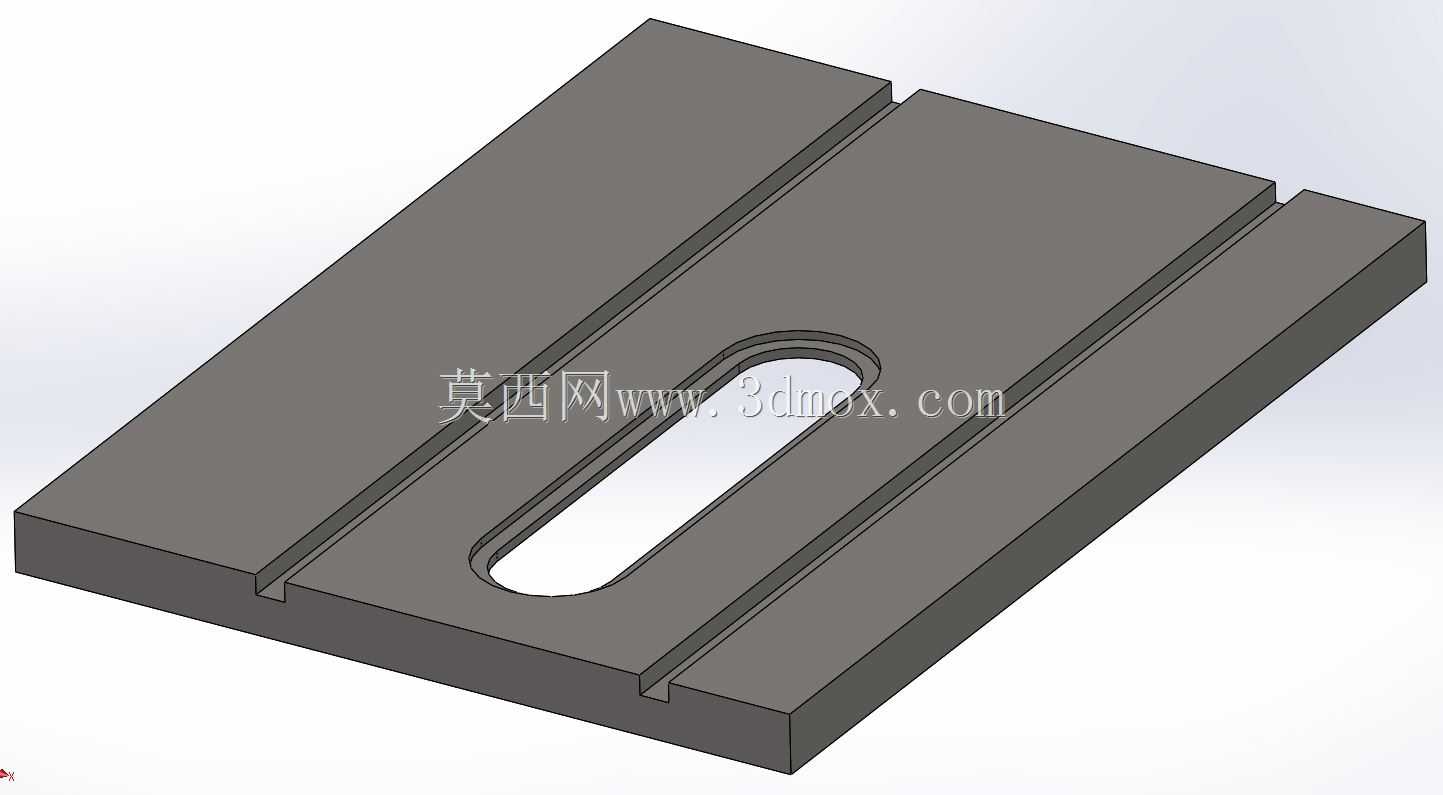

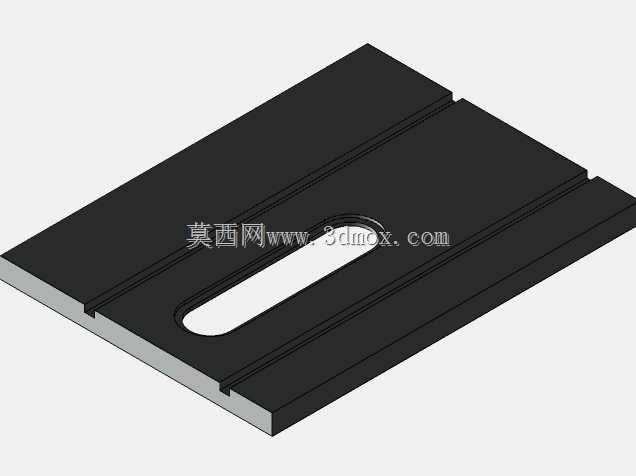

　　构件整体采用平板式基体设计，基体两侧设置平行的导向凸台结构，凸台的间距与锯床工作台的原有T型槽尺寸匹配，既可以让定位板沿着工作台的进给方向顺畅滑动调整位置，又能限制定位板的横向窜动，保证导向基准与锯片平面的平行度。板体中部开设的长腰型孔，是为了适配锯片的切削行程预留的避让空间，腰型孔的长度覆盖10英寸锯床的最大锯切行程范围，宽度略大于锯片的最大厚度加上锯片偏摆的安全余量，避免锯切过程中锯片与定位板本体发生刮蹭，同时腰型孔的边缘做了倒角处理，减少锯切过程中木屑、金属切屑的卡滞，也能避免工件进给时被孔边毛刺刮伤。定位板的安装边界完全适配10英寸台式锯床的工作台面尺寸，板体的整体宽度与工作台的有效承载宽度一致，

　　长度方向覆盖工作台从进料端到锯切位置的核心承载区域，安装时不需要对原有锯床工作台做额外的打孔改造，只需要通过工作台原有T型槽配合压紧螺栓即可完成固定，调整位置时松开螺栓就能沿着导向槽滑动到需要的定位位置，不需要复杂的调校过程，普通操作人员就能快速完成位置调整。从功能特性上看，这款定位板的平板基体表面做了平面度处理，表面粗糙度控制在适合工件滑动的范围，既不会因为过于光滑导致工件定位时打滑，也不会因为摩擦阻力过大影响进给手感，两侧的导向凸台除了承担自身的安装导向作用，也可以作为小型工件的侧向定位基准，加工窄条型材时可以将工件靠在凸台侧面推送，保证锯切面与工件侧边的垂直度。在实际加工应用中，这款定位板还可以配合额外的靠山夹具使用，

　　腰型孔两侧的平面区域预留了足够的安装空间，可以加装快速压钳、角度靠山等辅件，拓展完成斜切、定长批量裁切等不同的加工需求，不需要更换工作台就能实现多种锯切工序的切换。设计过程中充分考虑了小型台式锯床的刚性特点，定位板的基体厚度经过核算，在保证自身平面度刚性、不会因为工件压紧或者进给受力发生变形的前提下，尽可能控制板厚来减少整体重量，避免给锯床工作台增加额外的负载，同时板体的边角都做了倒钝处理，避免操作人员在调整、送料过程中被锐边划伤，符合小型加工设备的安全设计要求。针对不同材质工件的锯切需求，定位板的腰型孔避让设计也考虑了排屑需求，锯切产生的切屑可以通过腰型孔直接落入锯床下部的集屑区域，不会在工作台面积攒影响工件的进给平稳性，日常清理时只需要擦拭平板表面即可，维护难度很低。对于三维建模从业者来说，这款构件的建模过程需要重点关注平行导向槽的对称度、腰型孔与导向槽的位置度公差，这些形位公差直接影响安装后的定位精度，如果导向槽与腰型孔的平行度超差，会导致安装后锯片与腰型孔不同心，出现锯片刮蹭孔壁的问题，同时平板的平面度公差需要控制在合理范围，避免安装后与工作台面贴合不严出现翘曲，影响工件放置的平稳性。在设备选型配套时，这款定位板不需要改动原有锯床的结构，属于原位替换或者加装的功能部件，对于老旧台式锯床工作台面磨损、定位精度下降的情况，更换这款定位板可以快速恢复锯床的加工精度，成本远低于更换整个工作台组件。
