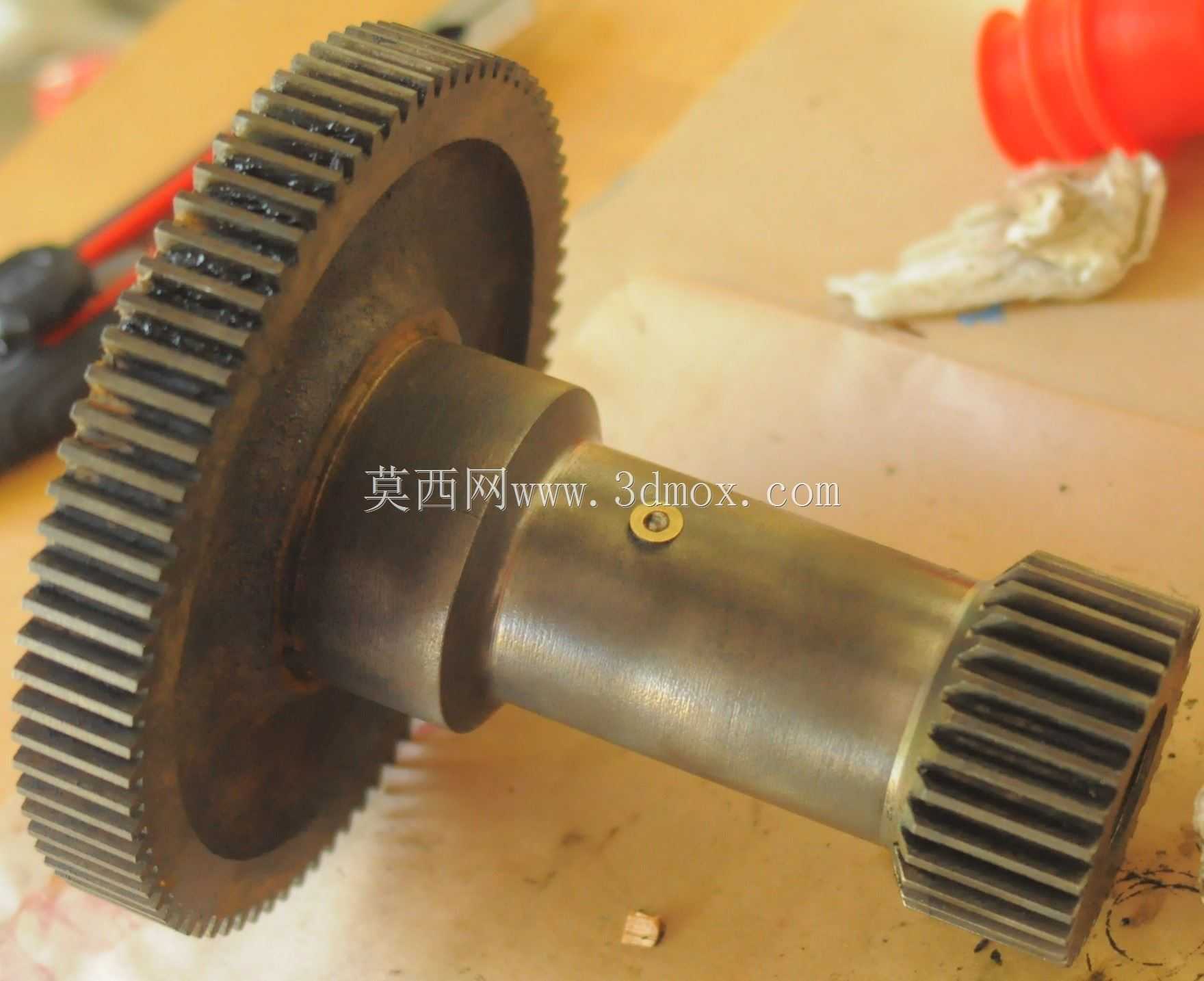

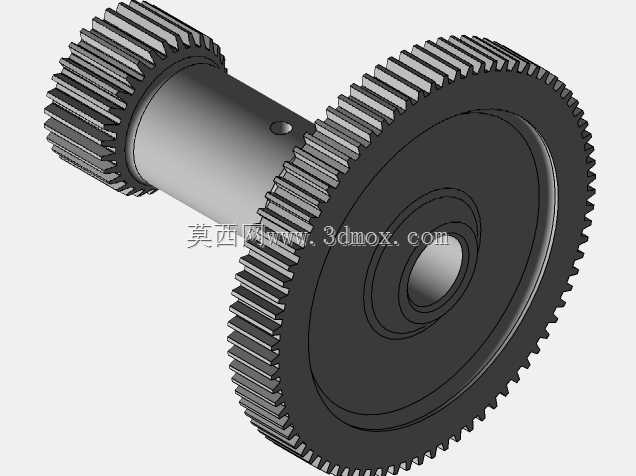

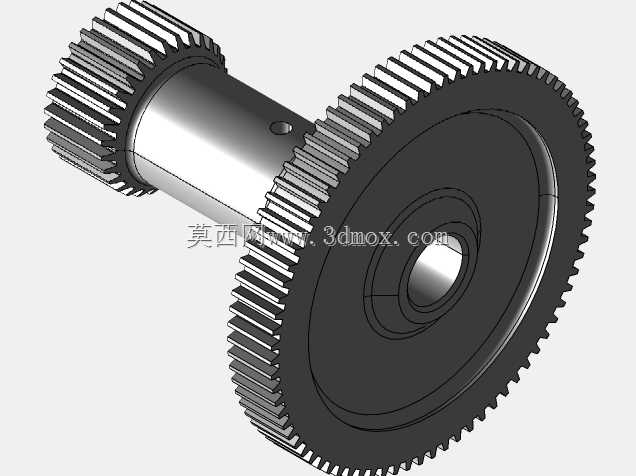

洛根车床1920机型专用后齿轮传动构件

　　这款齿轮构件是洛根1920型普通车床主轴箱后端传动系统的核心组成零件，在车床的进给传动与主轴转速切换链路中承担扭矩传递、转速匹配的关键作用，日常加工场景中，不管是外圆车削、端面切削还是螺纹加工工序，主轴输出的扭矩都需要经过该齿轮与啮合副的配合，完成不同转速档位下的动力传输，直接影响车床切削过程的动力稳定性与转速输出精度。从结构设计来看，该构件采用同轴双联齿轮的集成式布局，中间为带径向定位孔的空心轴段，两端分别布置不同模数、齿数的直齿圆柱齿轮，这种集成化设计一方面减少了传动链上的独立零件数量，降低了装配过程中累计同轴度误差带来的传动卡顿、齿面偏磨风险，另一方面空心轴的结构可以直接套装在车床主轴后端的定位轴颈上，

　　配合轴段上的径向销孔完成周向定位，不需要额外设计独立的轮毂连接结构，大幅压缩了主轴箱后端的轴向安装空间，适配1920型车床紧凑的主轴箱内部布局。设计过程中，两端齿轮的参数匹配完全贴合洛根1920车床原有传动链的速比要求，大直径端齿轮齿数更多、模数稍大，主要承担低速大扭矩切削工况下的动力传递，匹配粗加工时的大背吃刀量、大进给量切削需求，小直径端齿轮齿数更少、模数略小，负责高速轻载工况下的转速传递，适配精加工时的高转速、小进给切削要求，两个齿轮的齿向、齿形参数都经过啮合校验，保证与主轴箱内对应啮合齿轮的重合度处于合理区间，降低传动过程中的冲击与噪音。从安装边界来看，中间空心轴段的内径与车床主轴后端轴颈采用过渡配合，

　　装配时需要通过热装或者专用压装工具完成套装，轴段上的径向孔与主轴上的定位销孔对齐后打入圆柱销，即可完成周向固定，避免齿轮工作过程中与主轴发生相对转动；齿轮的轴向定位依靠主轴后端的轴肩与锁紧螺母配合完成，装配后需要保证两端齿轮的端面跳动量控制在允许公差范围内，防止啮合过程中出现齿面局部载荷过大的问题。齿形加工环节需要遵循普通车床齿轮的精度要求，齿面粗糙度、齿距累积误差、齿向误差都要匹配机床传动齿轮的精度等级，保证长期运转过程中齿面磨损均匀，不会因为加工精度不足导致传动间隙过大，进而影响车削加工时的工件表面粗糙度与螺纹加工的螺距精度。实际使用过程中，该齿轮的润滑依靠主轴箱内的飞溅润滑完成，齿轮运转时会带起箱体内的润滑油，

　　覆盖齿面与轴段配合面，减少运转过程中的摩擦磨损，日常设备维护时只需要保证主轴箱润滑油位处于规定区间，即可保证该齿轮的长期稳定运行，不需要额外的独立润滑结构。这种集成式双联齿轮的设计思路，在老式普通车床的主轴箱传动结构中十分常见，相比分体式齿轮与轴的装配结构，集成结构的整体刚性更好，传动过程中的扭转形变更小，能够承受更大的切削冲击载荷，非常适合普通车床这种需要频繁切换转速、承受断续切削冲击的加工设备，在对老式洛根1920车床进行维修、配件替换时，该齿轮的尺寸参数需要与原机零件完全匹配，才能保证装配后传动链的速比准确，不会出现档位转速偏差、啮合异响等问题。建模过程中需要重点关注两个齿轮的同轴度公差、轴段内孔的圆柱度公差、径向定位孔的位置度公差，这些形位公差直接影响零件装配后的实际运行状态，若同轴度偏差过大，会导致齿轮啮合时出现一侧齿面间隙过大、另一侧齿面卡滞的问题，轻则加剧齿面磨损，重则会打齿损坏整个传动链的零件；内孔圆柱度偏差过大则会导致装配后齿轮与主轴的配合松紧不均，高速运转时出现振动，影响加工精度。
