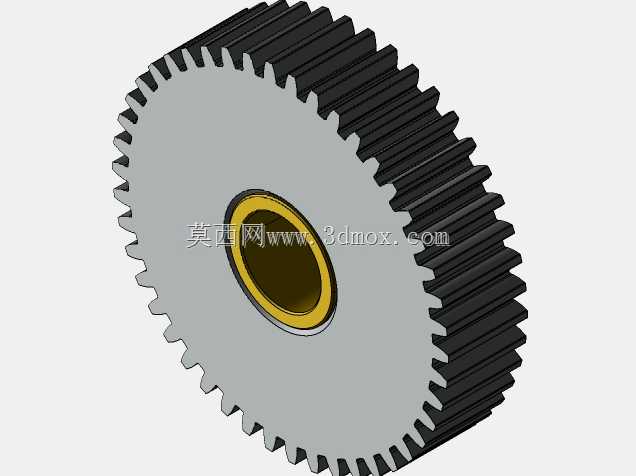

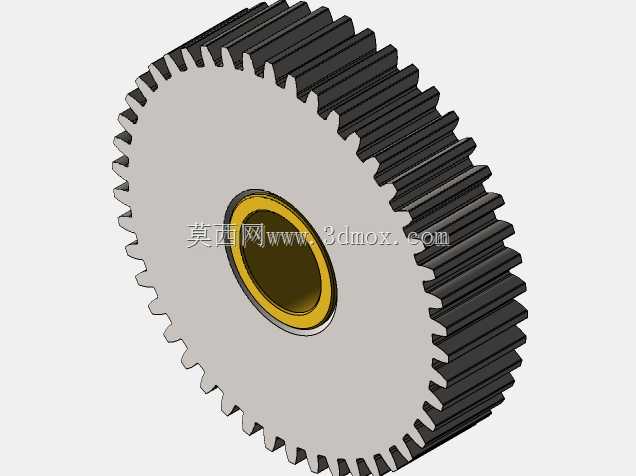

洛根车床倒挡传动齿轮结构设计

　　主要是因为倒挡传动链的中心距固定，直齿啮合不存在轴向力，不需要额外设置推力轴承来抵消轴向载荷，能够简化主轴箱内部的支撑结构，降低装配与后期维护的复杂度，同时直齿齿轮的加工难度更低，对于车床这类通用加工设备的备件替换来说，加工成本更可控，备件的适配周期更短。从结构细节来看，齿轮的轮毂部分做了加厚设计，中心安装孔与轴的配合选用过渡配合公差，孔壁表面做了精镗处理，保证装配后齿轮的径向跳动控制在0.02mm以内，避免高速传动时出现啮合异响与齿面偏磨问题；轮毂外侧设置了一圈定位轴肩，装配时可以直接抵靠在传动轴的台阶面上，不需要额外加装调整垫片来确定轴向位置，能够减少装配时的尺寸链累积误差。齿部参数设计上，齿顶高系数取标准值1，顶隙系数取0.在普通卧式车床的主轴箱传动体系中，倒挡齿轮是实现主轴正反转切换、满足螺纹车削反向进给、退刀操作需求的核心传动零件，这款适配洛根车床的倒挡齿轮，在设计阶段充分结合了老式车床主轴箱的安装空间约束与传动载荷特性，没有采用通用齿轮的标准化参数，而是完全匹配原车的传动链啮合要求做了适配化设计。从实际应用场景来看，车床在日常加工中，正转承担绝大多数的切削进给任务，反转则多用于螺纹加工完成后的快速退刀、反车滚花、反向端面车削等工序，倒挡齿轮并不长期处于高载荷连续传动状态，但每次换向时都会承受瞬时的啮合冲击，因此齿部的强度设计与安装定位的可靠性就成了设计时的核心考量点。这款齿轮采用直齿圆柱齿形设计，没有选用斜齿结构，

　　25，齿面的粗糙度控制在Ra1.6以下，保证啮合时的齿面接触均匀，减少传动过程中的功率损耗；齿端做了小尺寸的倒角处理，一方面是避免装配时齿部锐角刮伤操作人员或箱体内的其他零件，另一方面在齿轮滑移啮合换向时，倒角能够起到导向作用，让换挡动作更顺畅，减少打齿的概率。从安装边界来看，这款齿轮的齿顶圆直径、轮毂长度、中心孔直径都严格匹配洛根车床主轴箱内倒挡轴的安装空间，齿轮装配完成后，齿顶与箱体内壁的间隙保持在5mm以上，不会出现运转时剐蹭箱体的问题；同时齿轮的端面与相邻传动齿轮的端面间隙控制在1-1.5mm之间，既不会因为间隙过小出现运转时的端面摩擦，也不会因为间隙过大导致传动链的轴向窜动量超标。在实际的传动过程中，

　　这款齿轮与主轴箱内的双联滑移齿轮配合，当滑移齿轮拨叉动作，将动力传递到该倒挡齿轮时，主轴的旋转方向就会与正转状态相反，由于倒挡工况下的切削载荷通常比正转粗加工时低30%左右，因此齿宽设计没有采用与正转传动齿轮相同的宽度，而是在满足弯曲接触强度的前提下适当缩减了齿宽，既减轻了齿轮自身的重量，降低了传动轴的径向载荷，也减少了转动惯量，让换向动作更灵敏。很多老式车床在长期使用后，倒挡齿轮会出现齿面磨损、齿端崩角的问题，主要原因就是换挡时的瞬时冲击加上长期润滑不足，这款齿轮在设计时特意对齿根部分做了圆角强化处理，增大齿根的过渡圆角半径，减少应力集中，能够有效提升齿根的抗弯曲疲劳强度，即使在频繁换向的工况下，也不容易出现齿根断裂的问题。

　　从建模的细节来看，整个齿轮的三维模型完全按照实际加工的尺寸链搭建，齿形部分通过渐开线方程精准生成，没有采用近似圆弧替代渐开线齿廓，保证模型导入CAM软件后可以直接生成滚齿、插齿的加工刀路，不需要二次修正齿形参数；轮毂上的键槽尺寸也严格按照原车的平键标准设计，键槽的对称度公差控制在0.015mm以内，保证装配后平键能够均匀传递扭矩，不会出现键侧单边受力导致的键槽压溃问题。对于设备维修与备件生产来说，这款齿轮的三维模型能够直接作为加工的尺寸依据，不需要反复对原车的损坏零件进行测绘，大幅缩短备件的生产周期，同时模型中预留的尺寸公差、形位公差标注位置，也能够直接对接加工工艺要求，减少工艺人员的重复绘图工作量。在装配验证环节，通过三维模型的干涉检查，可以提前确认齿轮与箱体内其他零件、拨叉、传动轴之间的装配间隙，避免备件加工完成后出现装配干涉、无法挂挡的问题，这对于老式进口车床的备件国产化来说，能够大幅降低试错成本，提升维修效率。
