安科拉杰姆桥型搭扣锁座结构设计

　　这款桥型搭扣锁座是工业箱体、设备舱门、工装夹具侧门常用的压紧式锁闭配套构件，日常在户外配电箱、小型设备检修门、物流周转箱、试验设备舱盖的锁闭结构中都能见到这类结构的身影，它的核心作用是为配套的搭扣锁舌提供稳定的安装基准，在搭扣扣合时提供足够的支撑反力，保证门体与门框之间的密封胶条能被均匀压紧，避免出现缝隙漏尘、漏液或者门体意外松脱的情况。

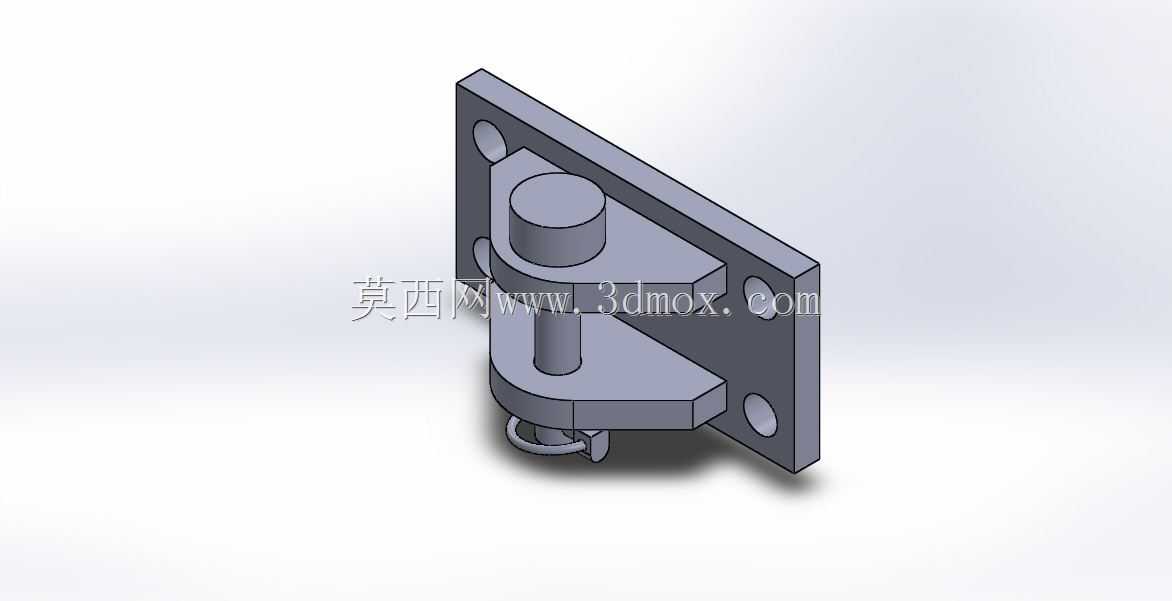

　　从结构设计逻辑来看，整个构件采用一体化的板式安装基座加转轴支撑柱的组合形式，安装底板为带四个沉头安装孔的矩形板，四个安装孔分别布置在底板的四个角位，沉孔设计可以让安装螺丝的头部完全沉入板件内部，不会突出底板表面影响安装贴合度，安装时底板完全贴附在门框或者箱体的安装面上，受力均匀不会出现局部翘曲。底板上方的支撑结构分为上下两个部分，上部是圆柱形的限位凸台，中部是供搭扣转轴穿装的竖向支撑柱，下部是带弧形卡槽的锁舌限位座，最底端预留了弹簧挂装的固定位，这个弹簧位是为了给搭扣提供扣合后的预紧力，避免设备运行过程中因为振动导致搭扣自行松脱。

　　设计过程中首先要考虑的是安装边界的适配性，这类锁座的安装底板厚度通常根据使用场景的载荷等级调整，常规轻载场景下底板厚度在3mm到4mm之间，采用冷轧钢冲压成型或者不锈钢铣削成型都能满足强度要求，四个安装孔的孔位公差控制在±0.1mm范围内，保证安装时能和预设的安装螺孔精准对位，不会出现强行装配导致的构件变形。支撑柱的直径需要和配套搭扣的转轴孔径做间隙配合，配合间隙控制在0.05mm到0.1mm之间，既保证搭扣转动时没有卡滞，也不会因为间隙过大导致搭扣晃动量超标，影响扣合精度。下部的弧形卡槽尺寸需要和搭扣锁舌的直径完全匹配，锁舌卡入卡槽后，横向的窜动量不超过0.2mm，扣合到位后锁舌的压紧面和卡槽支撑面完全贴合，受力方向沿着支撑柱的轴向传递到底板，不会产生额外的弯矩导致支撑柱变形。

　　实际选型应用时，需要先确认舱门的密封压缩量需求，这类桥型搭扣通常能提供3mm到5mm的压缩行程，对应的锁座支撑柱高度需要和搭扣的臂长做匹配，保证扣合到死点位置时，密封胶条的压缩率刚好落在30%到40%的合理区间，压缩率过低会导致密封失效，压缩率过高则会导致搭扣开启力过大，日常操作不便，长期使用还会加速搭扣和锁座的疲劳磨损。如果是用在户外设备或者有防腐要求的场景，构件表面需要做镀锌或者喷塑处理，不锈钢材质的构件则需要做钝化处理，避免长期在潮湿或者有腐蚀介质的环境中出现锈蚀，导致转动部位卡滞。

　　在三维建模过程中，需要特别注意几个关键尺寸的校验：首先是安装底板的平面度，整个安装面的平面度公差要控制在0.1mm以内，避免安装后出现缝隙导致锁座倾斜，影响搭扣的正常扣合；其次是转轴孔和下部卡槽的同轴度，两者的中心需要在同一个竖向平面内，偏差不超过0.08mm，否则搭扣转动时锁舌无法顺利卡入卡槽，还会出现偏磨的情况；最后是底端弹簧挂位的位置，需要保证弹簧拉伸时的力线沿着搭扣的转动切线方向，不会出现额外的侧向力导致弹簧滑脱或者构件受力不均。这类构件虽然体积不大，但是作为设备舱门的核心锁闭部件，任何一个尺寸的偏差都可能导致整个锁闭结构失效，在设计时还要考虑极限工况下的强度，比如在受到意外冲击或者强行拉扯时，支撑柱和底板的连接位置要有足够的强度，通常会在支撑柱和底板的衔接位置做R角过渡，避免应力集中导致断裂，常规工况下这个过渡R角不小于1mm，就能满足绝大多数场景的强度要求。
