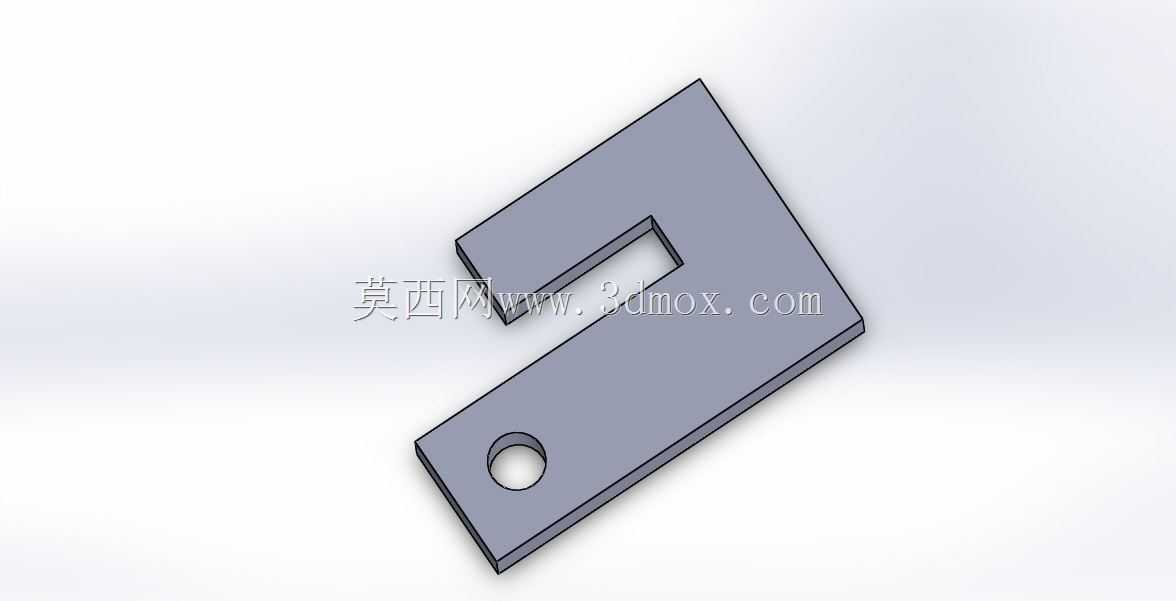

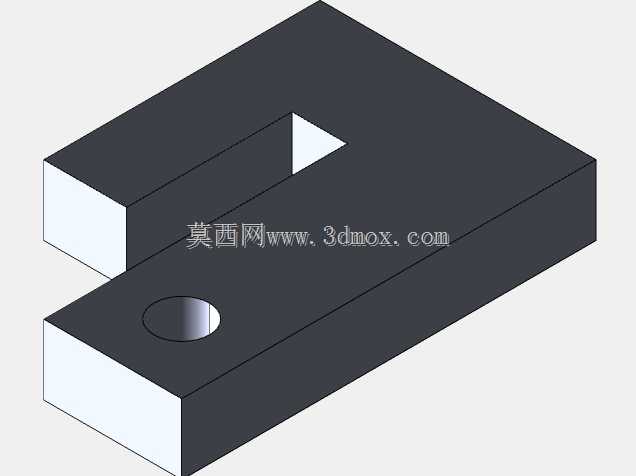

带单孔L型勾挂式金属连接构件

　　这类带单安装孔的L型勾挂构件，在轻工输送线、小型工装夹具、仓储挂架、非标设备护板固定场景里应用十分普遍，很多现场做设备改造的工程师都接触过类似结构，它不需要复杂的安装空间，靠单孔锁紧加勾槽卡位就能实现快速装拆，日常维护更换配件的时候不用拆整段周边结构，能省不少现场装配的工时。从结构功能上看，这个构件的核心作用是实现两个垂直方向部件的挂接与限位，长直臂上的通孔是主安装定位点，用来穿螺栓或者销轴把构件固定在基准安装面上，短臂弯折形成的开口槽是勾挂工作面，用来卡入配套的杆件、翻边或者挂轴，限制被连接件的横向窜动与竖向脱落，相比普通的平板连接件，它自带勾挂限位结构，不需要额外加装压块或者锁片就能实现防脱，在需要频繁开合、拆卸的检修位、

　　防护门挂接、料斗侧挂固定这类场景里适配性很强。做这个构件的结构设计时，首先要明确安装边界的限制：长直臂的长度要匹配基准安装面的可用空间，不能超出安装面的边缘避免干涉周边运动部件，通孔的中心到构件末端的距离要满足螺栓安装的扳手空间，常规M6螺栓的话这个边距至少要留10mm以上，不然现场拧螺栓的时候套筒放不进去；弯折形成的勾槽宽度要比被勾挂的零件厚度大0.2-0.5mm，间隙太小装拆的时候会卡滞，间隙太大挂接后会有明显旷量，设备运行的时候容易产生晃动异响；短臂的伸出长度要保证勾接后搭接量足够，至少要覆盖被挂件厚度的1.5倍，不然受冲击载荷的时候容易脱勾。板材厚度的选择要结合实际承重来定，普通Q235冷轧板做这类挂接件，

　　承重5kg以内用2mm厚板就足够，承重10kg左右建议选3mm厚板，弯折处的内圆角要取板材厚度的0.5-1倍，避免弯折的时候出现应力集中开裂，如果是用在有腐蚀的环境里，也可以换成304不锈钢板材，表面做拉丝或者钝化处理就行，不需要额外做喷涂。现场安装的时候要注意，这个构件的受力方向是沿着长直臂朝向勾槽的方向，安装时螺栓一定要打紧，最好加弹垫防松，不然长期受往复载荷螺栓松脱的话，勾挂的部件会直接掉落；如果是用在有振动的设备上，还可以在勾槽的接触面上贴一层薄橡胶垫，既能缓冲减震，也能减少金属之间的摩擦异响。很多新手做这类小零件建模的时候容易忽略弯折处的工艺圆角，直接做直角弯折，实际生产的时候冲压折弯会出现外侧拉裂、内侧起皱的问题，

　　还有的会把通孔的位置做的太靠近弯折边，折弯的时候孔位会被拉变形，导致后续螺栓穿不进去，这些都是实际生产里经常踩的坑。另外这个构件的外形没有多余的复杂曲面，用常规的冲压、激光切割加折弯工艺就能批量生产，加工成本很低，不需要开复杂的模具，小批量定制的话直接激光切割下料再折弯折角就行，生产周期很短，特别适合非标设备现场改机的时候快速加工使用。在仓储货架的配件挂装、生产线旁的工具挂板、小型设备的门板卡扣、电气柜内部的线槽挂接这些场景里，调整一下勾槽宽度、臂长和安装孔尺寸，就能适配不同的安装需求，属于结构简单但实用性很强的基础五金构件，很多看似复杂的设备结构里，往往就是靠这类小零件实现可靠的连接固定，设计的时候把每个小构件的安装边界、受力情况、工艺可行性考虑到位，整台设备的运行稳定性才会有保障。
