TO-220封装功率半导体器件三维结构

　　在开关电源、线性稳压电路、电机驱动、功率放大等各类电力电子硬件的结构设计环节，TO-220封装的功率器件是应用频次极高的核心元器件，小到桌面式消费电子的电源适配器，大到工业控制柜内的整流模块、变频驱动单元，都能见到这类封装器件的身影。这类封装之所以能在行业内沿用数十年，核心在于其平衡了散热能力、安装便捷性、制造成本三者的关系，相比全塑封的小功率直插器件，它自带的金属散热片可以直接贴合散热器，将器件工作时产生的结温热量快速导出，相比螺栓安装的大功率封装，它又不需要额外的复杂固定结构，单颗螺丝即可完成锁紧固定，适配量产流水线的快速装配需求。

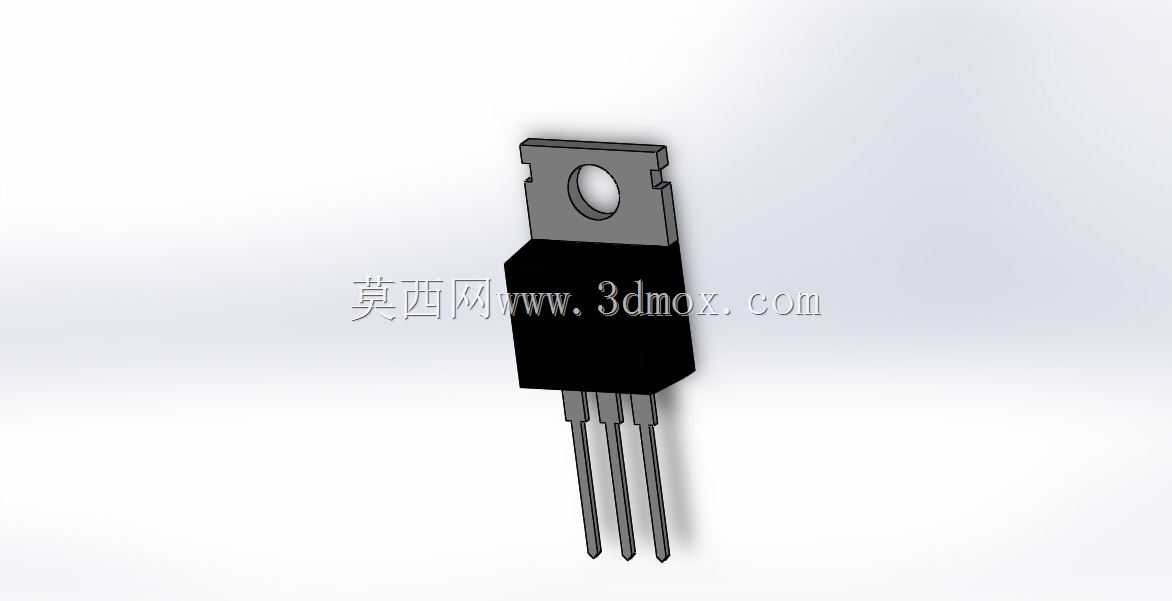

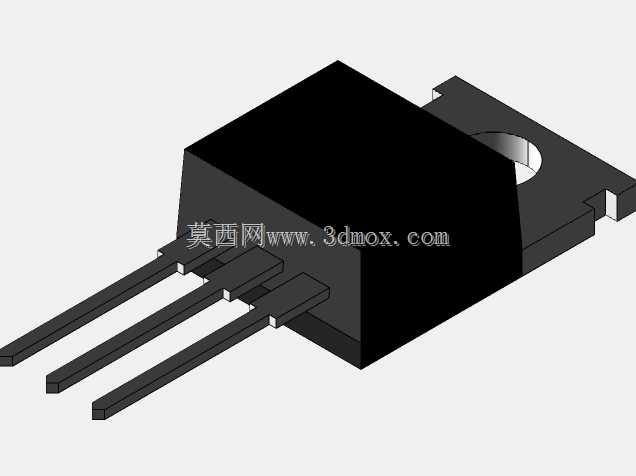

　　从实际结构设计的角度看，这个三维模型完整还原了TO-220封装的所有关键结构特征：上部的金属安装片带有标准的圆形安装孔，孔位的中心距、孔径尺寸完全符合行业通用规范，设计PCB布局与散热器开孔时可以直接参考该模型的边界尺寸，避免出现安装孔位错位、器件与周边结构干涉的问题。金属安装片下方是黑色的塑封主体，这部分包裹着内部的半导体芯片、键合引线，起到绝缘、固定、保护内部芯体的作用，模型还原了塑封体的拔模斜度、边角圆角特征，在做整机结构的干涉检查时，能够精准模拟实际器件的装配间隙，不会出现模型棱角过于尖锐导致的间隙误判。

　　塑封体下方引出的三根直插引脚，模型严格还原了引脚的宽度、厚度、引脚间距以及引脚的成型角度，在进行PCB Layout设计时，可以直接调用该模型进行3D布局校验，确认引脚伸出PCB板面的长度是否符合波峰焊的工艺要求，引脚与周边贴片元件的安全间距是否满足耐压规范，避免实际生产时出现引脚过短无法透焊、引脚歪斜触碰周边元件导致短路的问题。很多新手工程师在做电源类产品结构设计时，往往只关注器件的电气参数，忽略封装的实际三维尺寸，经常出现散热器选型过厚导致器件安装后塑封体顶到外壳、引脚长度与PCB厚度不匹配导致焊接不良的问题，这类精准的封装三维模型，能够在设计阶段就把这类装配风险提前排除。

　　在散热结构的匹配设计上，该模型的金属散热片平面度、厚度都还原了真实器件的特征，设计导热绝缘片的选型、散热器的接触面开槽尺寸时，可以直接以该模型的散热面尺寸为基准，计算所需的接触压力、绝缘片的压缩量，确保器件安装后散热面与散热器能够充分贴合，不会因为接触间隙过大导致热阻飙升，造成功放电路、稳压电路工作时器件过热烧毁。另外在做安规间距设计时，模型的金属安装片与引脚之间的爬电距离、塑封体的绝缘厚度都和真实器件一致，可以直接用来校验高压场景下器件与周边接地结构、带电结构的安全距离是否符合3C、UL等安规标准的要求，不需要额外再去查阅封装规格书反复核对尺寸。

　　从建模逻辑上看，这个模型没有做多余的简化，也没有过度渲染非关键特征，所有和装配、干涉、工艺相关的结构都做了1:1的还原，既不会因为模型过于复杂导致整机装配时文件卡顿，也不会因为关键特征缺失导致设计校验失效。不管是做单块电源板的PCB 3D布局，还是做整台工业设备的控制柜结构装配，这个模型都能直接调用，适配不同层级的设计需求。在实际的器件选型环节，结构工程师也可以通过这个模型快速判断该封装的器件是否能适配现有产品的安装空间，不需要等拿到实物样品再进行尺寸测量，大幅缩短新品研发的打样验证周期，减少因为封装尺寸不匹配导致的结构改版成本。
