轴向引线式二极管封装结构三维建模

　　在日常的电路板设计与电子设备装配场景里，轴向引线式的二极管封装是极为常见的无源元件安装形态，这类封装的元件大量出现在电源整流、信号检波、电路续流、浪涌抑制等各类电路环节中，从民用消费电子的电源适配器，到工业控制板卡的保护回路，再到车载电子的整流单元，都能见到这类带两根弯折引线的圆柱状元件身影。做PCB布局或者整机结构排布的时候，很多新手工程师容易忽略这类直插元件的实际安装空间边界，要么预留的引脚弯折半径不够导致元件贴装时引脚应力过大，要么给元件本体留的高度空间不足，和上层的结构件或者屏蔽罩产生干涉，这时候精准的三维模型就能在设计阶段提前规避这类装配问题。

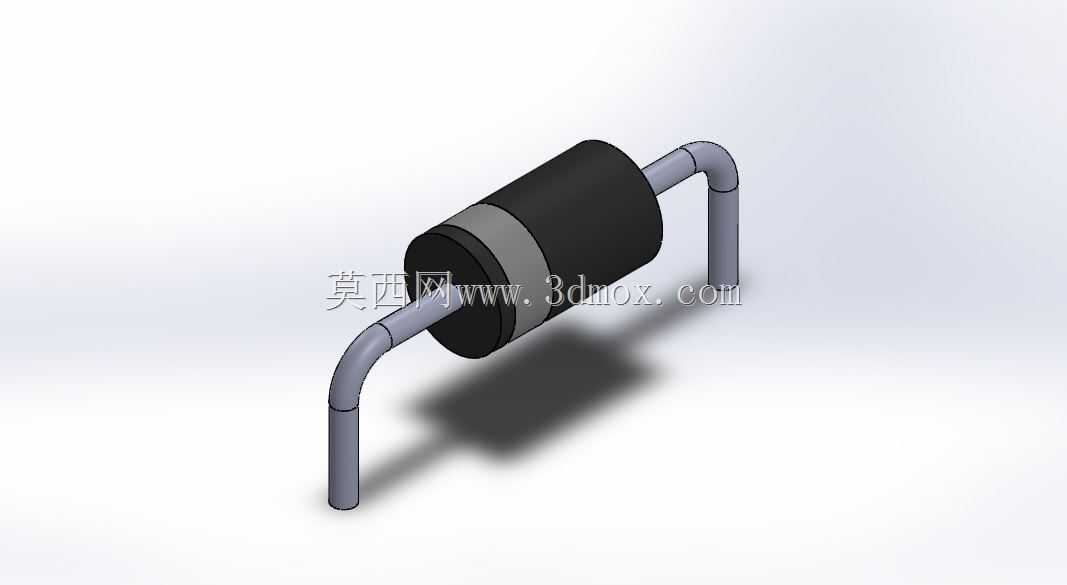

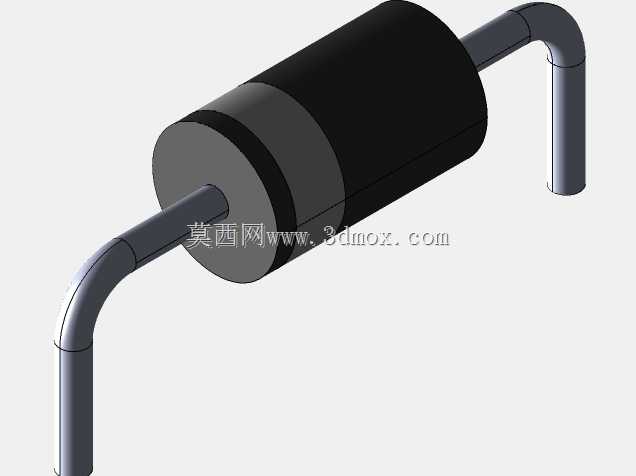

　　这个DO-201AD封装的模型，还原了实际元件的核心结构特征：中间的黑色本体是元件的塑封主体，包裹内部的半导体芯片与键合结构，本体靠近引脚的位置做了一圈台阶过渡，这是实际封装工艺里塑封模与引脚框架的结合位置，建模的时候特意保留了这个细节，避免把本体做成光滑等径圆柱导致和实物装配公差不匹配。两侧的引线按照实际生产中的成型角度做了弯折处理，引线的直径、弯折处的圆角半径都参考了行业通用的成型规范，不是生硬的直角弯折，因为实际生产中引脚弯折如果圆角过小，会导致铜质引线产生加工硬化，容易在波峰焊或者后续震动工况下出现引脚断裂的问题。

　　从安装边界来看，这类元件在PCB上安装时，两个引脚的焊盘孔距需要和引线成型后的跨距匹配，模型里的引线跨距参考了常规量产元件的成型尺寸，本体距离PCB板面的高度也符合波峰焊工艺的要求，既不会因为贴板过近导致焊锡攀爬过高污染本体，也不会因为离板太远导致元件固定不稳在震动时出现歪斜。在做结构校核的时候，需要注意元件本体的最大外径，这个尺寸决定了元件在板上排布时的相邻元件间距，尤其是在高密度插装的电源板上，多个整流二极管并排布置时，如果只看原理图符号不核对三维尺寸，很容易出现本体互相挤压的问题，导致装配时需要手工掰动引脚调整位置，既影响生产效率，也会给元件带来额外的应力损伤。

　　设计这类元件模型的时候，没有做过度的细节简化，比如引线表面的镀层质感、塑封本体的哑光表面特征都做了对应还原，不是简单的纯色圆柱拼接，这样在做整机渲染或者装配动画的时候，元件的视觉表现和实物一致，不会出现和周边元件质感脱节的问题。同时模型的装配基准设置在两个引脚的轴线与PCB安装面的交点位置，导入装配环境的时候可以直接和PCB封装的原点对齐，不需要额外调整坐标位置，能节省结构工程师的装配对位时间。在做热仿真前置处理的时候，这个模型的本体尺寸、引线长度都和实物一致，也能给热阻计算提供准确的几何参考，毕竟二极管的引脚是重要的散热路径，引线的长度、弯折形态都会影响热量通过引脚传导到PCB焊盘的效率，如果模型里的引线尺寸和实际偏差过大，仿真出来的结温结果就会出现明显误差，影响散热设计的判断。

　　很多工程师在画直插元件封装的时候，习惯只画一个圆柱加两根直线代表引脚，忽略引脚的弯折弧度和本体的台阶结构，等到打样回来装配才发现，要么引脚插不进去，要么本体和周边的接插件、电容等元件顶死，不得不重新改板，既浪费打样成本也耽误项目进度。这类经过实际尺寸校核的封装模型，能在设计阶段就把装配需要的所有空间边界都考虑进去，不管是做自动插件机的编程模拟，还是做手工装配的工位排布，都能提供准确的几何参考。另外在做产品的安规距离校核时，元件本体的带电部位到周边金属结构件的爬电距离、电气间隙，都需要基于准确的本体外形来计算，如果模型把本体做小了，校核出来的安规距离满足要求，实际装配后距离不够，就会带来安规测试不通过的风险，尤其是在高压电源类产品里，这类尺寸偏差带来的安规问题整改成本极高。
