麦赛福格森235农机牵引连接拉杆

　　在农用作业机械的挂接系统里，牵引杆是承担动力传递与挂接定位的核心受力构件，这款适配麦赛福格森235机型的牵引杆，主要用于拖拉机与后置农机具之间的刚性连接，在耕地、播种、秸秆还田等重负荷牵引作业场景下，需要持续承受交变的牵引拉力、作业过程中的颠簸冲击，以及转向时产生的侧向剪切力，其结构可靠性直接关系到作业安全与挂接系统的使用寿命。从结构设计来看，这款牵引杆采用长条形等截面杆身结构，整体为实心锻打坯料加工成型，杆身截面为矩形，相比圆截面拉杆，矩形截面在垂直方向的抗弯曲性能更优，能够更好应对田间不平路面带来的上下方向冲击载荷，避免杆身出现永久弯曲变形。杆身一端加工有同轴的销孔，用于与拖拉机后部的牵引支座通过挂接销实现铰接，

　　铰接间隙控制在合理范围，既保证转向时的转动自由度，又避免间隙过大带来的挂接撞击异响与销孔磨损。杆身的长度设计充分考虑了农机具的转向半径需求，在保证挂接后农具与拖拉机后轮留有足够安全距离的前提下，尽可能缩短牵引点到驱动轮的距离，提升牵引效率，减少动力损耗。外形尺寸上，杆身截面尺寸为29mm×51mm，总长度540mm，这个尺寸参数是结合235马力段拖拉机的额定牵引力、配套农具的最大挂接载荷计算得出的，截面的宽厚比经过受力校核，在满足强度要求的同时尽可能控制构件自重，避免不必要的材料浪费。安装边界方面，端部销孔的孔径与牵引支座的挂接销尺寸完全匹配，安装时无需额外扩孔或加装衬套即可直接装配，杆身的平直度控制在较高精度范围内，

　　挂接后不会出现杆身偏斜导致的农具走偏问题。在实际作业场景中，这类牵引杆除了承受正向牵引拉力外，还需要应对农具入土作业时产生的周期性振动载荷，因此杆身表面做了相应的强化处理，提升表面硬度，减少田间砂石飞溅带来的表面损伤，同时端部销孔位置做了局部加厚处理，因为销孔位置是应力集中区域，也是最容易出现磨损开裂的部位，局部加厚能够有效分散孔位的接触应力，延长构件的大修周期。从设计思路上，这款牵引杆没有采用多余的复杂结构，完全围绕重载牵引的核心需求做结构优化，没有冗余的装饰性结构，所有结构特征都服务于受力传递与安装适配，比如杆身的棱边都做了小尺寸倒角处理，避免安装过程中尖锐棱边划伤操作人员，同时也能减少热处理过程中的应力集中开裂风险。

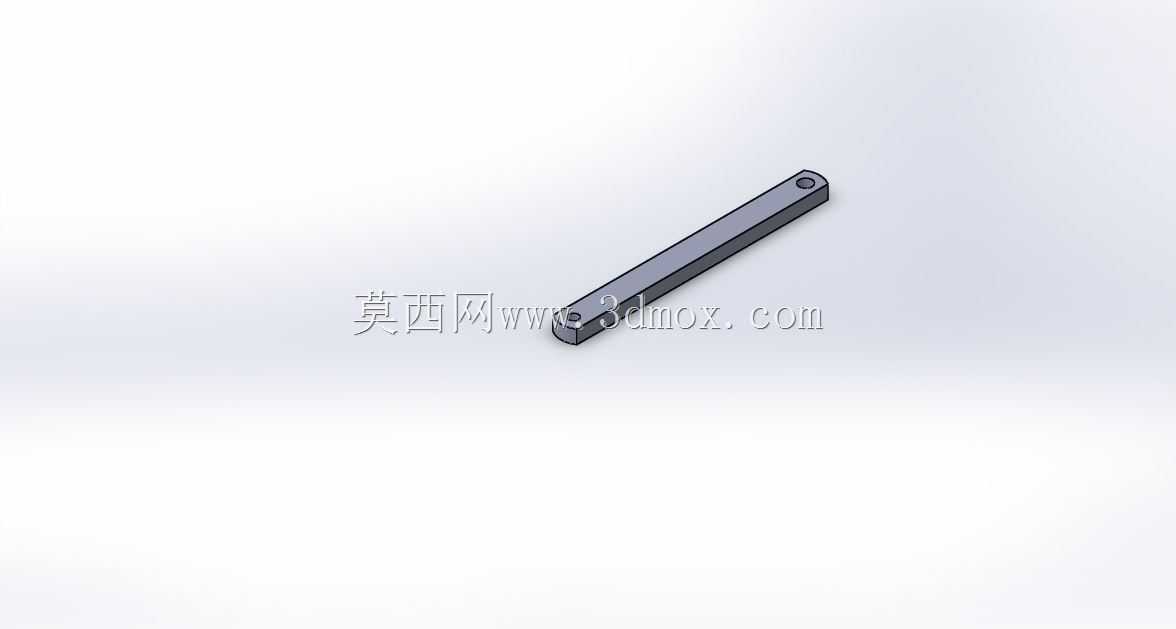

　　在进行三维建模时，需要重点还原杆身的截面尺寸、销孔的位置度与孔径公差，以及杆身的直线度要求，这些参数直接影响后续的加工工艺制定与实际装配效果，建模过程中需要注意销孔与杆身端面的垂直度要求，如果垂直度超差，会导致挂接销安装后出现别卡问题，转向时转动不畅，加速销与孔的磨损。对于农机维修与配件生产场景来说，这类牵引杆的三维模型可以直接用于毛坯锻模的设计、机加工工艺的夹具设计，也可以用于挂接系统的受力仿真分析，验证不同作业载荷下的应力分布，提前预判结构薄弱点，优化局部结构。在进行设备选型配套时，需要确认牵引杆的总长度是否匹配所用农具的挂接高度，避免出现挂接后农具前倾或后倾的问题，影响作业质量，同时要确认端部销孔的连接尺寸与拖拉机牵引座、农具牵引架的销径一致，保证连接的兼容性。
