长条式双轴牵引连接构件结构设计

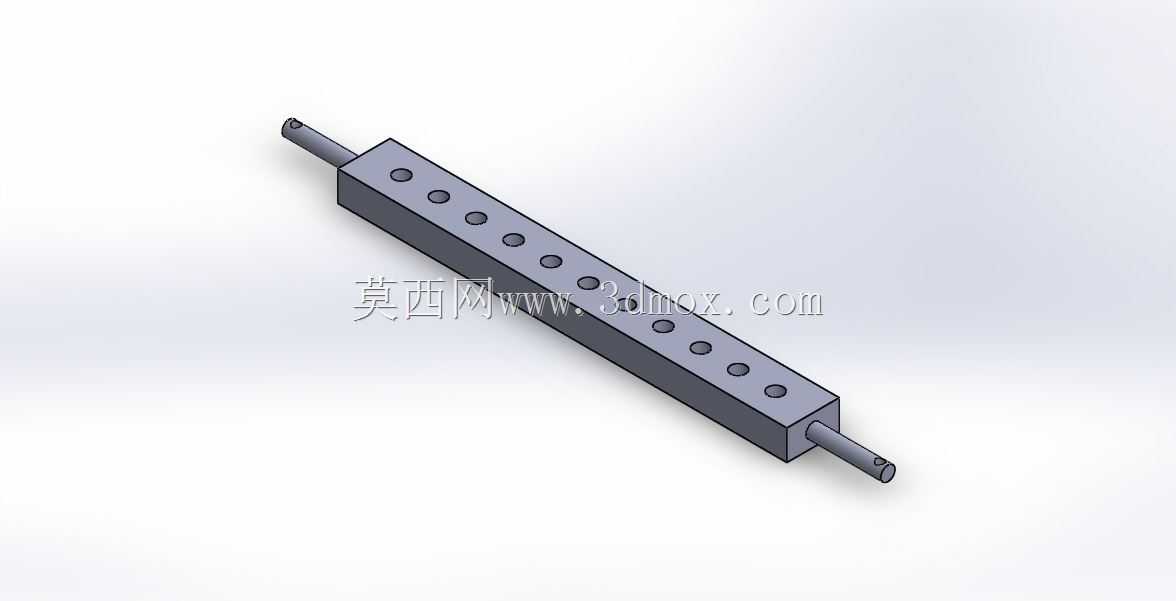

　　这类长条式双轴牵引构件，常被应用在轻载输送线、小型工装变位机构、物料推送工位的动力传递环节，作为两端机构间的刚性牵引连接载体，承担往复直线动作的力传导作用，区别于柔性牵引的绳索、链条结构，该类刚性牵引杆能保证动作传递的位置精度，避免柔性构件带来的回程误差，在需要精准位移同步的工位上适配性更强。从结构设计逻辑来看，主体采用矩形长条型材作为基体，一方面矩形截面的抗扭、抗弯表现优于同截面积的圆杆结构，在长行程牵引动作中能减少杆体自身的挠曲变形，另一方面平直的矩形外表面也方便在安装调试时打表找正，快速确认杆体的直线度与安装平行度。基体上沿长度方向等距排布的多组安装孔，是为了适配不同工位的安装间距需求，

　　现场装配时可以根据实际连接点位选择对应的孔位锁紧，不需要额外在杆体上二次钻孔加工，既保留了杆体的结构强度，也能缩短现场调试的周期。两端伸出的同轴短轴，是该构件的核心连接部位，轴径尺寸按照常规轻载传动的配合公差设计，既可以直接穿入对应连接件的铰接孔实现间隙配合，满足小角度摆动的牵引需求，也可以加装轴套、直线轴承作为滑动导向的支撑轴，让杆体在往复动作过程中保持稳定的运动轨迹，避免出现卡滞、偏磨的问题。在安装边界的考量上，设计时将两端轴的同轴度公差控制在0.02mm以内，保证杆体安装后两端支撑点位的同心度，减少运动过程中的附加径向力；杆体的总长度根据常规轻载工位的牵引行程设定，两端轴的伸出长度预留了足够的锁紧空间，

　　既可以用轴端挡圈做轴向限位，也可以加工螺纹段配合螺母实现锁紧固定，适配多种不同的连接固定方式。基体上的安装孔采用通孔设计，装配时可以从一侧直接穿入锁紧螺栓，不需要在杆体内部加工螺纹，降低加工难度的同时，也能避免螺纹锈蚀后无法拆卸的问题，在有一定粉尘、少量切削液飞溅的车间环境下，这种通孔结构的维护成本更低。从实际使用场景出发，这类牵引杆在小型自动化生产线的物料推料机构中，连接气缸输出端与推料板，能保证推料动作的直线度，避免推料板偏斜卡料；在工装夹具的变位机构中，作为手动牵引的操作杆，带动夹具实现工位切换，等距排布的孔位可以配合弹簧销实现多档位的位置锁定；在小型检测设备的样本输送机构中，连接动力源与样本载台，保证载台移动的位置重复精度，

　　满足检测工序的定位要求。设计过程中没有多余的冗余结构，整体结构简洁，加工时可以直接选用标准矩形型材下料，仅需要完成两端轴的车削、表面安装孔的钻削工序即可成型，加工工序少，制造成本可控，同时矩形基体的平面可以直接作为加工基准，不需要额外制作工艺基准，批量生产时的尺寸一致性更容易保证。在受力表现上，矩形截面的中性轴位置稳定，承受轴向牵引力时的应力分布均匀，两端轴与基体的连接部位采用过渡配合加销钉锁定的结构，避免长期往复受力后出现轴与基体松动的问题，在额定牵引载荷下的使用寿命能满足通用工业工位的长期使用需求，不需要频繁更换维护。
