DO-41封装轴向引脚二极管结构建模

　　在消费电子、工业控制板卡、电源适配器这类需要做通孔插装电路设计的场景里，DO-41封装的轴向二极管是再常见不过的分立器件，小到手机充电器的整流回路，大到工业PLC开关量输入端口的防反接、续流保护，都能见到这类封装元件的身影。做PCB布局、结构件避让设计的时候，很多新手工程师容易只看 datasheet 上的标称尺寸，忽略引脚成型后的实际安装高度、引脚弯折半径带来的空间占用，最后打样回来要么元件顶到外壳，要么引脚弯折处应力过大导致器件本体开裂，这时候精准的三维模型就能在设计阶段提前规避这类问题。

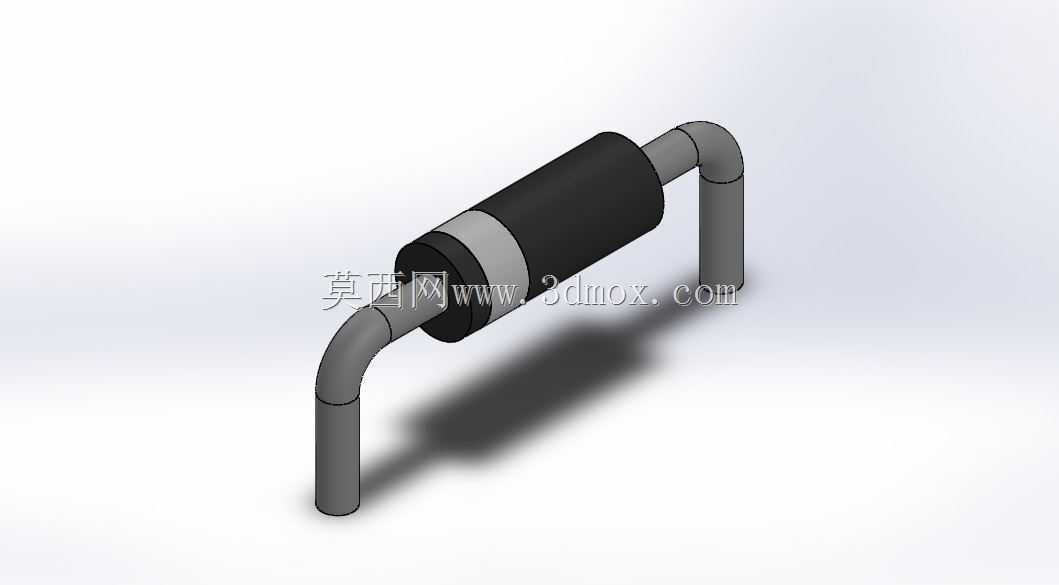

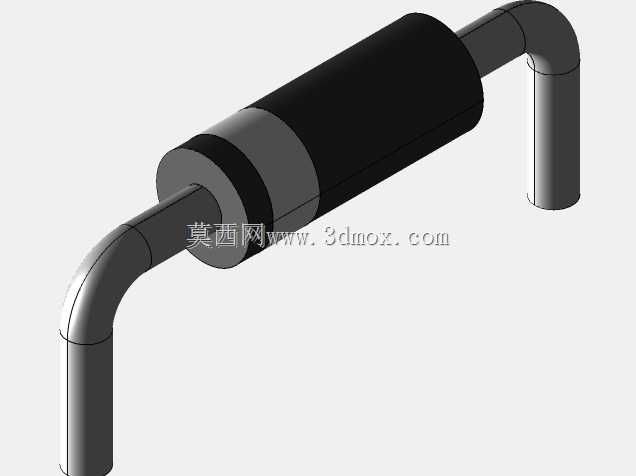

　　这个模型还原了DO-41封装二极管的完整结构：中间是黑色的环氧塑封本体，承担内部芯片的密封、绝缘与机械防护作用，本体两端的金属镀锡引脚采用90度弯折成型，适配卧式贴板安装的常规工艺要求。建模的时候没有做过度的细节简化，塑封本体与引脚衔接的过渡台阶、引脚表面的圆柱度特征都做了还原，能直接导入装配体做干涉检查。

　　从实际安装边界来看，这类元件卧式安装时，本体中心距离PCB板面的高度通常控制在3mm到5mm之间，引脚弯折的内半径不小于引脚直径的1.5倍，避免弯折处产生金属疲劳断裂；两个引脚的跨距按照常规2.54mm网格的PCB设计，通常设置为10.16mm也就是4个标准网格间距，模型里的引脚间距、弯折位置都匹配量产时的成型工艺要求，不会出现模型尺寸和实际来料偏差过大导致的装配干涉。

　　设计这类元件模型的时候，首先要区分不同厂家的塑封本体长度公差，常规DO-41的本体长度在4mm到5.2mm之间，本体直径在2.5mm到2.8mm区间，建模时取行业通用的中间值做参数化建模，既能够覆盖绝大多数厂家的来料尺寸，也不会因为公差预留过大导致布局时空间浪费。引脚部分采用直径0.8mm的标准圆截面特征，弯折处做了圆角过渡，还原实际加工后的引脚形态，而不是生硬的直角弯折，避免在做应力仿真或者装配模拟时出现不符合实际的应力集中结果。

　　在结构设计场景中，这个模型可以直接用于PCB板的整体装配校验，比如当板卡需要安装进狭小的塑料外壳时，把二极管模型导入装配后，就能直观检查元件本体和外壳内壁的安全间隙，通常要求至少留0.5mm以上的间隙，避免组装时挤压元件导致引脚脱焊或者本体破损。另外在做自动化插件设备的编程仿真时，精准的模型也能帮助调整插件头的抓取位置、下压行程，避免插件时把元件压弯或者插不到位。

　　很多工程师在做三维建模时容易忽略轴向元件的引脚成型差异，比如有的产品为了压缩整体高度，会把引脚打弯成贴板的形态，有的立式安装场景则是保留直引脚只做一端弯折，这个模型采用可编辑的参数化结构，调整引脚的弯折角度、跨距就能快速适配不同安装方式的需求，不用从零开始重新建模。塑封本体的黑色外观、金属引脚的哑光金属质感也做了对应渲染，在做产品爆炸图、装配工艺示意的时候，能直接区分不同部件，不用额外调整材质参数。

　　从电路功能的匹配角度来说，DO-41封装通常承载1A及以下电流等级的整流、开关、稳压类二极管，不同功能的二极管本体尺寸差异极小，这个通用结构模型可以覆盖绝大多数同封装的器件选型，不用针对每个型号单独重复建模，能大幅缩短结构设计阶段的元件库搭建时间。在做热设计仿真的时候，模型的本体表面积、引脚与PCB焊盘的接触面积都和实际器件一致，导入热仿真软件后可以直接设置材料参数，计算器件工作时的温升情况，评估散热条件是否满足降额要求。

　　实际生产中，轴向二极管的引脚都是采用可焊性镀锡层，模型里引脚的圆柱面特征也能准确还原焊锡润湿后的焊盘形态，在做DFM可制造性检查时，可以提前判断焊盘间距是否合理，有没有出现相邻焊盘过近导致连锡的风险。比如当两个DO-41封装二极管平行布置时，本体之间的间距至少要留1mm以上，避免过波峰焊时元件本体受热倾斜导致相邻引脚短路，通过三维模型的布局校验就能提前发现这类布局隐患，减少试产阶段的工艺问题。
