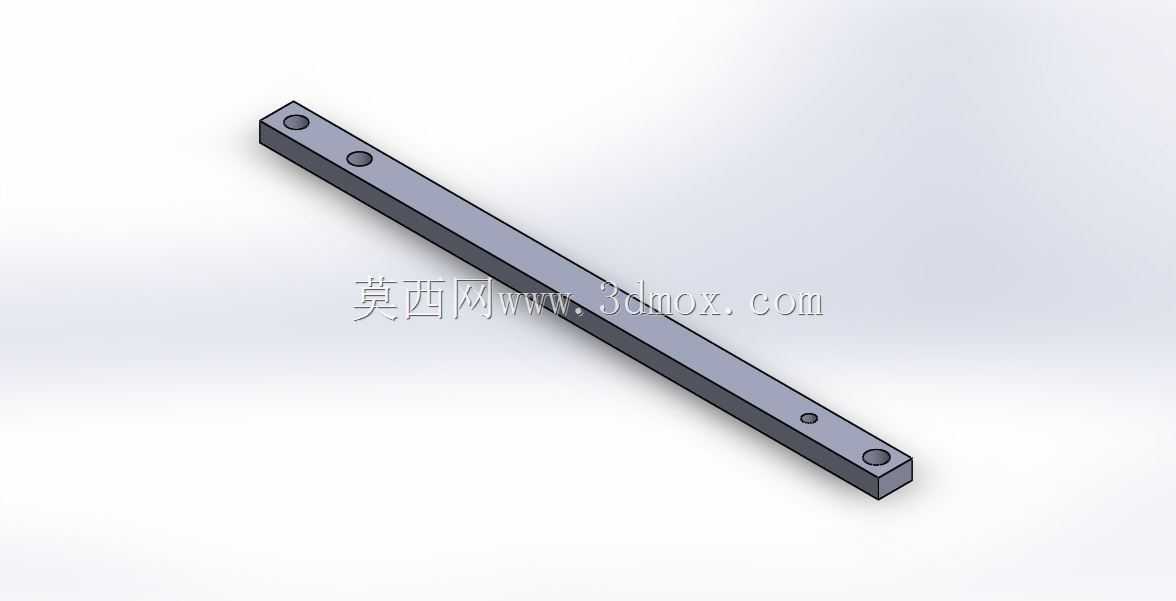

长条形多孔连接牵引杆件结构设计

　　在各类需要长距离刚性传力、多点位同步连接的机械结构场景中，这类长条形杆件的应用覆盖范围极广，从农用机械的牵引联动结构，到输送设备的横向定位撑杆，再到专用工装的基准连接条，都能看到这类结构的身影。不同于普通等截面直杆，这款杆件在设计时充分考虑了实际装配中的公差适配与受力分布，整体采用矩形截面构型，截面长宽比接近3.5:1，这种截面设计既保证了杆件在长度方向的抗弯刚度，又能在垂直于安装面的方向上控制整体厚度，避免占用过多的设备内部安装空间。

　　从安装边界来看，杆件总长度方向上的安装孔采用非等距排布，两端的沉孔直径略大于杆身中部的小孔，两端沉孔主要用于穿装锁紧螺栓，实现杆件与两端被连接件的刚性固定，沉孔深度刚好覆盖标准内六角螺栓的头部高度，装配后螺栓头不会突出杆件表面，避免运动过程中与周边零部件发生刮擦干涉。杆身中部的两个小孔主要用于辅助定位，或是穿装小规格紧固件挂载附属零部件，孔位的排布避开了杆件受力时的最大应力截面，不会因为开孔过度削弱杆身的整体结构强度。

　　设计过程中，首先需要核算杆件的实际受力工况，这类杆件多数承受沿长度方向的拉压载荷，同时会伴随一定的侧向弯曲力矩，因此矩形截面的棱边全部做了小尺寸倒角处理，既消除了机加工后的锐边毛刺，避免装配时划伤操作人员，也能减少热处理过程中的应力集中风险，降低杆件长期受载后出现开裂的概率。杆件的两个大平面都做了平面度公差约束，安装贴合面的平面度控制在0.1mm以内，保证装配后杆件与安装基座能够完全贴合，不会出现局部翘曲导致的螺栓附加载荷。

　　在实际设备运行中，这类杆件往往承担着动力传递与位置保持的双重作用，比如在麦赛福格森系列农机的牵引调节结构中，这类杆件负责连接牵引架与调节机构，传递作业过程中的牵引阻力，同时保证两侧调节点位的位置同步，避免出现牵引偏斜的问题。在一些轻型自动化输送线的侧边定位结构中，这类杆件可以作为传感器的安装基座，利用杆身的长直特性，灵活调整传感器的安装位置，同时自身的刚性足以保证传感器在设备运行过程中不会出现位置偏移，保证检测精度。

　　建模过程中需要特别注意孔位的同轴度与位置度公差，两端安装孔的轴线需要与杆件安装面保持垂直，垂直度公差控制在0.05mm以内，避免螺栓穿装后出现别劲的情况，导致螺栓长期受剪切力出现断裂。杆身的长度方向尺寸公差按照h12级控制，既满足一般机械结构的装配精度要求，又不会因为公差要求过高增加不必要的加工成本。对于需要进行表面处理的使用场景，建模时已经预留了足够的镀层厚度空间，不会因为表面处理后尺寸超差导致装配困难。

　　不同于复杂的异形结构件，这类长直杆件的结构看似简单，但每一处尺寸细节都对应着实际装配与使用中的需求，比如截面尺寸的选择，是在核算了最大受力工况下的挠度与强度后确定的，既不会因为截面过小导致受力后变形过大，也不会因为截面过大造成材料浪费、增加设备整体重量。孔位的排布是在匹配对应安装点位的基础上，尽量让受力点靠近杆件的中性轴，减少附加弯矩的影响。两端的倒角尺寸既考虑了加工便利性，也兼顾了装配时的导向需求，让杆件能够更顺畅地装入安装槽位，减少装配时的对位难度。
