方形法兰底座弯型吊装连接固定件

　　做结构设计这么多年，这类带法兰安装面的弯型吊接件，在中小型设备的移位、外挂组件挂载场景里用得非常普遍，很多人做选型的时候容易忽略安装面的受力边界，最后要么安装孔位对不上，要么吊点受力角度不对留下安全隐患。先从实际使用场景说，这类构件最常出现在小型动力单元外挂安装、车间轻型工位器具的吊装移位、管线支架的侧向挂载、户外小型设备箱体的墙面固定这几类工况里，和普通直型吊耳不一样，弯弧过渡的结构能让挂接点和安装面之间留出足够的操作空间，不管是穿卸扣、挂吊装带还是卡入挂钩，都不会因为贴紧安装面出现操作卡滞，也能避免吊索具直接摩擦安装基体的漆面或者密封面。

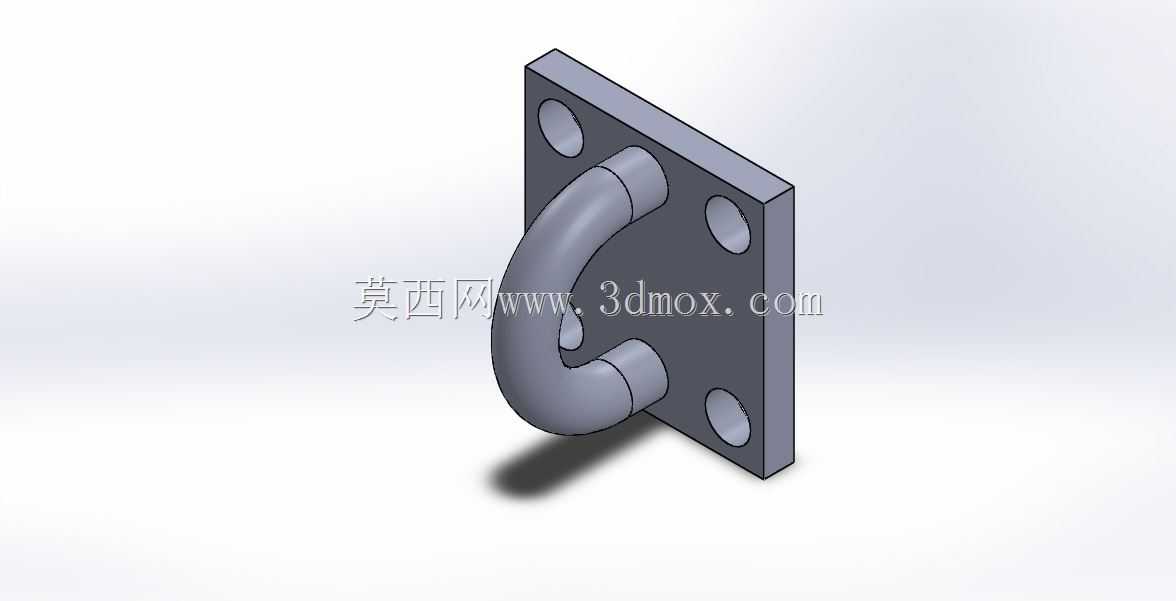

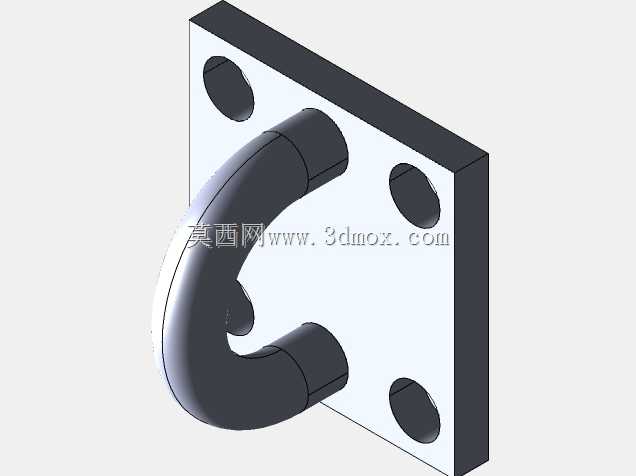

　　从功能特性上看，这个构件的受力逻辑是经过优化的：方形安装底板上均匀分布四个安装通孔，孔位对称布置在底板四角，安装时可以穿过螺栓把整个构件牢牢锁固在基体的预埋螺纹孔或者通孔上，四个点位的受力均匀分散，不会像两孔安装件那样在受侧向拉力时出现绕安装轴的偏转趋势。连接底板和挂环的弯弧段做了等半径的平滑过渡，没有尖锐的直角转折，这一点在受力上非常关键——直角转折的位置会出现非常明显的应力集中，长期受交变载荷的时候很容易在转角处萌生裂纹，而等半径圆弧过渡能让拉力沿着弯弧的切线方向顺畅传递，把局部应力峰值降下来，实际测算下来，同样截面尺寸的弯弧结构比直角转折结构的抗疲劳寿命能提升三倍以上。挂环部分是整圆截面的弯杆，两端和安装底板的结合面做了完全融合的过渡，没有焊接接缝的突兀台阶，这意味着不管是来自垂直方向的起吊拉力，还是来自侧向的斜向拉扯力，力流都能顺畅从挂环传递到底板，再分散到四个安装螺栓上，不会在连接位置出现应力断层。

　　说下设计思路上的考量，做这个构件的三维建模的时候，首先要卡的是安装边界：方形底板的厚度要匹配对应螺栓的预紧力压溃强度，不能太薄，不然螺栓拧紧的时候底板会出现翘曲变形，导致安装面贴合不严，受载的时候底板局部应力过大；也不能太厚，不然会增加不必要的重量，还会占用过多的安装空间。四个安装孔的中心距要和常用的设备安装预留孔位做匹配，孔的直径要比对应规格的螺栓大0.5到1毫米，留出安装时的位置调整余量，避免因为加工误差导致螺栓穿不进去。弯弧段的内半径不能太小，半径过小的话，一方面吊装带或者卸扣没法顺利套入，另一方面弯杆自身的弯曲应力会过大，一般内半径要做到弯杆直径的1.5倍以上，才能保证弯曲段的强度满足要求。弯杆的直径要根据额定载荷来算，要同时满足拉伸强度和弯曲强度的要求，尤其是当吊点受斜向拉力的时候，弯杆根部会承受附加的弯矩，这部分的强度校核不能只按纯拉伸来算，很多新手设计的时候容易漏了这个弯矩的校核，最后做出来的构件看着粗壮，实际受斜拉的时候很容易从根部断裂。

　　再讲安装时候的注意事项，这类构件安装的时候，安装基体的贴合面必须平整，不能有凸起的焊渣或者飞边，不然底板装上去之后是点接触或者线接触，受载的时候底板会因为局部承压过大出现变形。四个螺栓的预紧力要均匀，不能一个拧得特别紧一个松垮，不然受载的时候力会集中在预紧力大的螺栓上，容易出现螺栓断裂。如果是用于吊装场景，挂入吊索具之后要保证受力方向在弯弧的中心平面内，不能出现侧向的别劲，不然弯杆会承受附加的扭矩，长期使用会出现变形。另外这个构件的挂环是封闭的弯型结构，和开口的吊钩比起来，挂入的索具不容易滑脱，安全系数更高，适合用在需要长期固定挂载的场景，不用频繁担心索具脱钩的问题。

　　建模的时候这类零件要注意几个细节：弯杆和底板的结合位置要做圆角过渡，不能是直角相接，不然网格划分的时候会出现应力奇异点，仿真出来的结果不准；安装孔的位置要标注对称度公差，保证四个孔相对于底板中心的位置偏差在允许范围内，不然现场安装的时候会出现孔位错位；弯弧段的曲率要连续，不能出现折线段，不然加工的时候弯管位置会出现凹瘪，影响实际强度。很多人做这类标准件建模的时候容易忽略这些工艺细节，建出来的模型看着形状对，实际拿到车间根本没法加工，或者加工出来的零件强度达不到设计要求，这都是结构设计里需要避开的坑。
