德标250V16A双位白色插座模块结构

　　在工业控制柜、实验室测试台、商用配电工位这类需要稳定市电接入的场景里，插座模块的选型直接关系到布线效率与用电安全，这款适配德标供电规范的双位插座，就是针对嵌入式安装场景做的结构优化方案。从实际使用需求出发，这类插座需要适配欧标设备的插头插入要求，额定承载250V交流电压下16A的持续电流，两个独立插位的布局既满足小空间内多设备同时取电的需求，又不会因为插位间距过小导致插头互相干涉，日常给测试仪器、电动工具、小型工控设备供电都能覆盖。

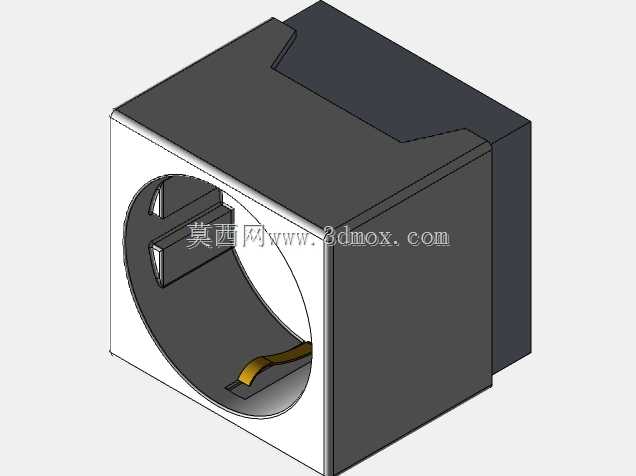

　　做结构设计的时候，首先要考虑的是安装边界的适配性，这款模块采用方块式嵌入式壳体，侧面预留的卡扣结构能直接卡入标准模数的面板开孔，不需要额外打螺丝固定，装配的时候对准开孔推入即可完成固定，后期维护拆卸也能直接从正面撬出，不用拆解整个面板框架。壳体的正面做了圆形的插套防护圈，凸起的边缘能避免插头插入时歪斜蹭到面板表面，内部的导电件固定槽做了限位筋设计，插套组件装入后不会因为频繁插拔出现移位，内部预留的弹片安装位专门用来固定接地接触片，插头插入时接地端会先于火线零线接通，拔出时最后断开，从结构上保证用电防护逻辑。

　　从安装尺寸来看，这款模块的外轮廓适配常规的86型暗装面板或者工业机柜的标准安装孔位，壳体深度控制在合理范围内，不会因为模块过长挤压面板后方的布线空间，后方的接线端子区域做了分隔槽，火线、零线、地线的接线位互相独立，接线时不会出现导线互相触碰的风险，端子的压线结构采用螺钉压紧式，能适配1.5到2.5平方的多股铜芯线，满足16A载流的接线要求。外壳选用的绝缘材料具备足够的阻燃等级，表面做了哑光白色处理，和常规的白色机柜面板、墙面开关面板配色统一，不会出现突兀的色差。

　　实际做三维建模的时候，需要重点关注几个配合尺寸的公差：首先是正面插套孔的位置度，必须和德标插头的插销尺寸精准匹配，偏差过大会导致插头插入卡顿或者接触不良；其次是侧面卡扣的突出量，要兼顾安装的牢固度和拆卸的便利性，卡扣过紧会导致安装时需要用力过大损坏面板，过松则会出现模块松脱的问题；还有内部导电件的安装槽尺寸，要给导电件的热膨胀预留少量间隙，避免长时间满负载工作时塑料壳体受热变形挤压导电件，导致接触电阻变大发热。另外，壳体的合模线位置做了隐藏处理，外露的正面和侧面不会有明显的合模飞边，不需要后续做额外的表面打磨处理，注塑完成后就能直接用于装配。

　　在不同的应用场景里，这款插座模块可以灵活组合，比如在测试工位上可以和开关、指示灯、USB供电模块拼装在同一个多联面板上，在工业设备的机身侧面可以单独嵌入作为设备维护时的临时取电接口，在实验室的通风柜、实验台面板上嵌入安装时，平整的外表面不会积灰，日常清洁也很方便。内部的防误插结构做了遮挡设计，非德标插头无法强行插入，避免误用不匹配的插头导致接触不良或者短路问题，插套内部的夹持弹片采用弹性铜材，经过上千次插拔测试后依然能保持足够的夹持力，不会出现插头松动掉出的情况。
