丹佛斯VLT系列变频驱动器结构设计

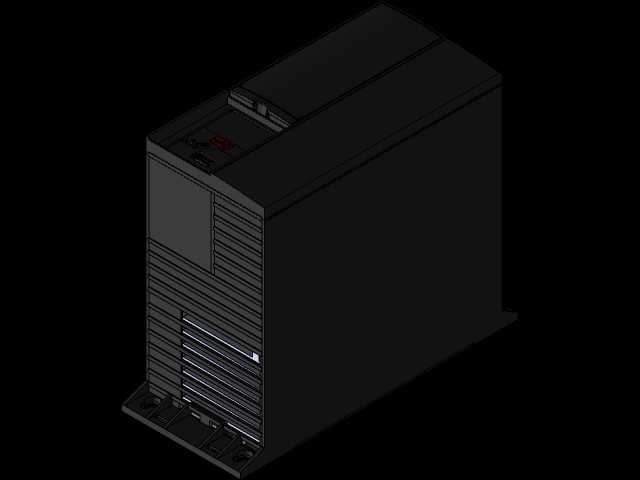

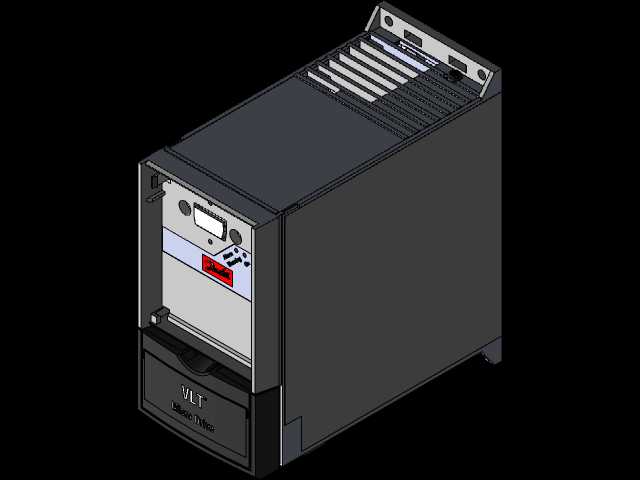

　　这款VLT系列变频驱动器的三维结构设计，完全围绕工业现场电气柜内的安装使用场景展开，从结构工程师的视角来看，整机的壳体设计充分考虑了柜内安装的空间利用率与运维便利性。设备主体采用立式长方体结构，外壳主体为深灰色冷轧钢板弯折成型，表面做哑光喷塑处理，既满足工业环境下的防腐蚀、抗刮擦要求，也能减少柜内灯光反射对运维人员视线的干扰。正面操作区域采用银灰与黑色撞色设计，操作面板区域做了内凹式防护结构，避免柜内布线或者元器件拆装过程中磕碰损坏按键与显示窗口，下方的VLT标识区域做了模压凹凸处理，无需额外丝印即可实现品牌标识的长期留存，避免工业环境下油污、粉尘附着导致标识模糊。

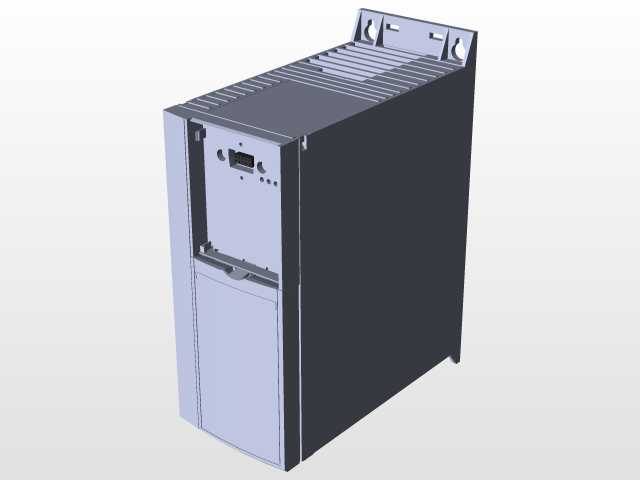

　　从安装边界来看，整机的底部预留了标准DIN导轨安装卡扣结构，同时也预留了螺栓固定的安装孔位，可适配不同规格的电气柜安装需求，设备背部设计有整面的散热齿结构，与内部功率模块的散热基板直接贴合，无需额外导热介质即可实现热量的快速传导，顶部的接线区域做了分层式设计，强电动力接线端子与弱电控制接线端子之间设置有绝缘隔离挡板，避免接线过程中强弱电混触引发的设备故障，同时每个接线端子旁都预留了标识条的安装卡槽，方便现场接线时做线号标记，减少后期运维的查线工作量。

　　在功能特性的结构适配方面，这款设备的正面下方设置了可抽拉的存储仓位，可用于放置设备的操作说明书、备用接线端子、参数备份存储卡等小配件，避免现场运维时配件丢失。设备侧面设计有标准化的扩展模块插槽，可根据实际工况需求插接通讯模块、IO扩展模块等附件，插槽外部设置有可拆装的防尘盖板，未使用扩展功能时盖板可完全封闭插槽，防止粉尘、金属碎屑进入设备内部引发电路短路。整机的接缝处都设计有迷宫式密封结构，可满足IP20的防护等级要求，适配大多数干燥无尘的工业电气柜安装环境，针对有更高防护需求的场景，结构上也预留了加装密封胶条的卡槽位置，可通过更换前盖密封件快速提升防护等级。

　　从设计思路上看，这款变频驱动器的结构完全服务于工业传动场景的电机调速需求，内部的功率模块、电容组、控制板都采用分层堆叠式安装，每层之间都设置有绝缘支撑柱，既减少了整机的占地面积，也方便故障时的分层拆解维修。设备的散热风道采用下进上出的直通风道设计，底部进风口设置有可拆卸的防尘滤网，运维时无需拆解整机即可抽出滤网清理积尘，顶部出风口对应电气柜的上部散热区域，可借助柜内的热空气上升趋势实现自然辅助散热，降低内置散热风扇的运行负载，延长风扇使用寿命。操作面板的倾斜角度经过反复调整，当设备安装在电气柜中部高度时，运维人员站立状态下可清晰看到面板显示内容，无需弯腰或者垫脚操作，按键的行程与反馈力度也按照工业操作场景做了优化，佩戴劳保手套时也可准确操作按键，不会出现误触。

　　在实际应用场景中，这类变频驱动器可广泛配套于传送带、风机、水泵、机床主轴等需要电机调速的工业设备，通过输出可变频率的电源实现电机转速的精准调节，相比传统的节流调速方式可大幅降低设备运行能耗。结构设计上充分考虑了不同行业的使用差异，比如在纺织、木工等多粉尘场景下，设备的散热滤网采用了更密的网孔结构，可阻挡长纤维、木屑等杂物进入设备内部；在冶金、化工等有腐蚀性气体的场景下，内部电路板都做了三防漆涂覆处理，壳体的接缝处也可根据需求加装密封件提升防护能力。整机的外形尺寸严格遵循通用电气元器件的安装模数，可与断路器、接触器、PLC等标准柜装元器件并排安装在标准电气柜内，无需额外预留特殊安装空间，安装孔位与接线位置的设计也符合主流电气安装的操作习惯，现场安装人员无需额外培训即可完成设备的固定与接线作业。
